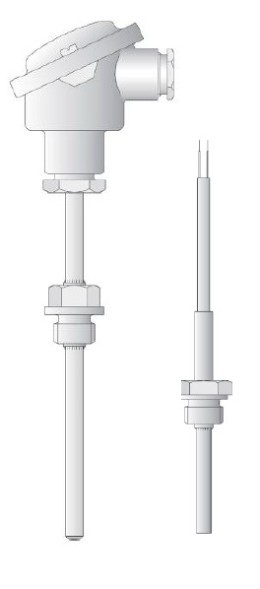

ميزان الحرارة المقاومة 902821/80-303-1001-2-6-800-104-26-05-2500/362

90.2821 ميزان حرارة المقاومة 902821/80-368-1001-2-6-800-104-26-05-2500-000

ميزان الحرارة المقاومة مع السابقين (إتيكس) - القبول

• لدرجات حرارة -50 ... + 600 C ج
• موازين حرارة مقاومة مفردة ومزدوجة
• مخطط اتصال ثنائي أو ثلاثة أو أربعة أسلاك
• توصيل الأسلاك المصنوعة من السيليكون أو التفلون أو في جديلة معدنية
• رئيس اتصال النموذج ب ، بوز

تم تصميم موازين الحرارة المقاومة مع تحمل إتيكس وسلك توصيل أو رأس توصيل لقياس درجة الحرارة في الصناعات الدوائية والكيميائية ومحطات الطاقة وخطوط الأنابيب ومقاعد الاختبار وهندسة المحركات ، وكذلك في الأماكن التي تتطلب المرونة وتغيير المستشعر بسهولة.

تضمن الموصلية الحرارية العالية بين الأنبوب الواقي والمستشعر استجابة سريعة ودقة قياس. يضمن التصميم الخاص عمر خدمة طويل.

يستخدم جزء القياس جهاز استشعار درجة الحرارة بت 100 وفقا ل غوست 6651-2009 (إيك 60751) الفئة ب مع مخطط اتصال سلكين ، فضلا عن الإصدارات مع بت 500 ، بت 1000 ، 50 وعاء ، 100 وعاء ، 50 متر أو 100 متر. اتصال ممكن أيضا باستخدام 3 أسلاك و 4 أسلاك الدائرة.

البيانات التقنية

اتصال

• تمت إزالة العزل من نهايات أسلاك التوصيل ، وتم تثبيت الأطراف
• أو جهات الاتصال الموجودة أسفل كتلة المحطة الطرفية
• توصيل الأسلاك
• سيليكون ، درجة الحرارة المحيطة -50...+ 180 C ج
• تفلون ، درجة الحرارة المحيطة -190...+ 260 C ج
• جديلة معدنية ، درجة الحرارة المحيطة -50...+ 350 C ج
• كخيار ، يمكن حماية أسلاك التوصيل
• ربط الرأس
• شكل ب ، يلقي آل ، م 20 * 1.5 ، إب 65 ، درجة الحرارة المحيطة -60...+ 100 C ج
• Форма ВUZ, литье Al, М20х1,5, IP 65, температура окружающей среды -60...+100°C
• الاتصال بالعملية
• الخيط ، الفولاذ المقاوم للصدأ 1.4571
• أنبوب واقية
• الفولاذ المقاوم للصدأ 1.4571 ، ∅ 3 مم ، 5 5 مم ، 6 6 مم أو 9 9 مم
• قياس جزء
• تركيب معزول: استشعار درجة الحرارة بت 100 ، بت 500، بت 1000 ، 50 وعاء، 100 وعاء ، 50 متر ، 100 متر ، الفئة أ أو ب ، اثنين ، ثلاثة أو أربعة أسلاك اتصال
• الملحقات
• كم واقية ، انظر نوع ورقة 90.9710
