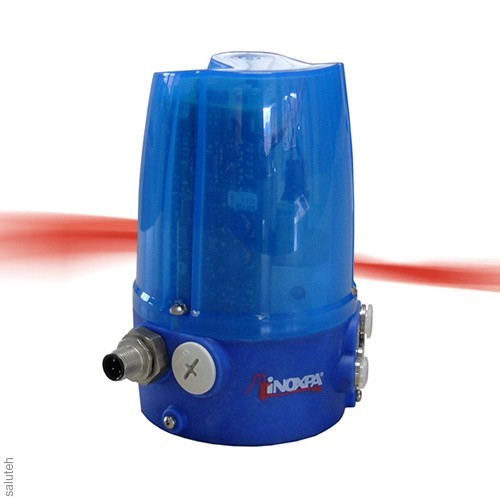

ج-أعلى + جهاز التحكم مع الاتصالات كما ط (واجهة استشعار المحرك) مصممة الأمثل الأتمتة صمامات التدفق من إينوكسبا. يمكن تثبيته على مجموعة كاملة من الصمامات العلوية + (الصمامات الكروية ، الصمامات القرصية ، الصمامات متعددة الاتجاهات أحادية ومزدوجة المقعد ، إلخ.).
مبدأ العملية
واجهة كما أنا هي شبكة صناعية تربط شبكة من المحركات وأجهزة الاستشعار بجهاز تحكم عالي المستوى (جهاز رئيسي).
لإنشاء شبكة كما أنا ، تحتاج إلى:
مصدر طاقة ، وحدة رئيسية واحدة أو أكثر ، ناقل (كابل مسطح خاص) ، موصل قطع عازل ، كابل من موصل قطع عازل إلى موصل ج-توب+ ، وجهاز ج-توب+ معد لـ أس-أنا (بطاقة خاصة لـ أس-أنا مع موصل).
يوفر مصدر الطاقة مصدر جهد للشبكة الصناعية. تتحكم الوحدة الرئيسية في المستشعرات والصمامات الكهربائية المتصلة بالشبكة الصناعية.
يرسل كل جهاز رئيسي معلومات إلى المجلس التشريعي الفلسطيني ، ويمكنه أيضا التحكم في ما يصل إلى 62 جهازا تابعا (62 وحدة ج-توب+ أس-آي).
يتم الاتصال عبر الحافلة. يستخدم هذا الناقل لنقل المعلومات ولتزويد الطاقة للصمامات الكهربائية وأجهزة الاستشعار. يجب أن يكون جهاز سي توب+ من الإصدار الأول مزودا بأجهزة استشعار مقاومة مغناطيسية.
وقد تم تجهيز الجهاز ج-توب+ أس-أنا أيضا مع 3 مؤشرات ليد التي تعرض باستمرار حالة صمام ، واحد وامض الأحمر ليد يشير إلى أنه لا توجد إشارة صحيحة.
التصميم والخصائص
ج-أعلى + كما-أنا لديه تصميم وحدات بسيطة وموثوق بها التي توفر أقصى قدر من المرونة التثبيت. هذا يسهل تركيب وتشغيل التثبيت ، لأنه يقلل بشكل كبير من عدد كابلات التوصيل الضرورية. بالإضافة إلى ذلك ، يتم أيضا تقليل وقت التشغيل وأخطاء التثبيت المحتملة. اعتمادا على الإصدار ، يمكن أن يحتوي الجهاز على ما يصل إلى ثلاثة صمامات كهربائية 3/2 (نك) وثلاثة أجهزة استشعار. إذا لزم الأمر ، يمكن توصيل مستشعر خارجي إضافي. المستشعرات مقاومة مغناطيسيا ويتم تشغيلها بدون تلامس ، باستخدام مغناطيس موجود على قضيب القيادة. يتم تكوين الأجهزة ج-توب+ كما أنا اعتمادا على متطلبات كل عميل.
تكوين الصمامات الكهربائية
* محرك واحد المفعول-1 صمام كهربائي
* محرك مزدوج المفعول-2 صمامات كهربائية
* ميكسبروف صمام-3 صمامات كهربائية
تكوين المستشعر
* 1 موقف (صمام مفتوحة أو مغلقة) - 1 الاستشعار
* 2 المواقف (صمام مفتوحة ومغلقة) - 2 أجهزة الاستشعار
* 3 وظائف (صمام مفتوح ، صمام مغلق ، مقعد تنظيف ميكسبروف ) - 3 أجهزة الاستشعار
المواد
غطاء: البولي بروبلين
الجسم: عززت البولي بروبلين
القاعدة: البولي بروبلين المقوى
جوانات: إبدم
مسامير: الفولاذ المقاوم للصدأ
