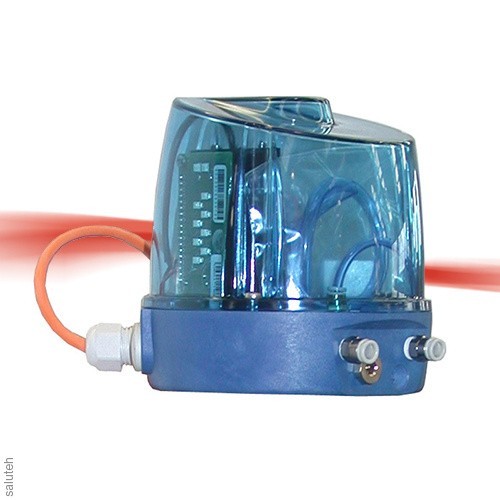

تم تصميم جهاز التحكم العلوي مع الاتصال كما أنا (واجهة استشعار المحرك-واجهة مع أجهزة الاستشعار والمحركات) لأتمتة صمام. يتم تقديم هذا الخيار لمجموعة كاملة من الصمامات مع ج أعلى (صمام الكرة ، صمام القرص ، مقعد صمامات متعددة الاتجاهات).
واجهة كما أنا هي شبكة صناعية تسمح لك بإنشاء شبكة من محركات الأقراص وأجهزة الاستشعار مع جهاز تحكم أعلى (ماستر).
لإنشاء شبكة كما أنا ، تحتاج إلى: مصدر الطاقة ، واحد أو أكثر من العقد الرئيسية ، كابل الملف الشخصي وجهاز ج أعلى أعدت ل أس-أنا (بطاقة خاصة ل أس-أنا ، كابل توصيل للاتصال عن طريق ثقب العزل ووحدة خاصة لهذا الاتصال).
تأتي الطاقة إلى العقد المتصلة بكابل الواجهة من مصدر طاقة الواجهة.
تتحكم أجهزة القيادة في أجهزة الاستشعار وصمامات الملف اللولبي المتصلة بالشبكة.
يقوم كل جهاز رئيسي بنقل البيانات إلى المجلس التشريعي الفلسطيني ويتحكم في ما يصل إلى 62 جهازا تابعا (62 درجة مئوية).
يتم الاتصال عبر كابل الملف الشخصي. يتم استخدام الكابل في وقت واحد لنقل الإشارات وإمداد الطاقة إلى أجهزة الاستشعار والمشغلات. يجب أن يكون جهاز التحكم العلوي في الإصدار الأول مزودا بأجهزة استشعار حثية وتيار مباشر 24 فولت.
يتم التوصيل عن طريق ثقب غلاف الكابل بوحدة خاصة ، مما يؤدي إلى توفير في منتجات الكابلات عند توصيل المستشعرات والمشغلات بنظام التحكم.
التصميم والخصائص
إمكانية تركيب بسيط وسريع. توفير منتجات الكابلات. يقلل من عدد أخطاء التثبيت.
يمكن تخصيص جميع قمم ج وفقا لمتطلبات العملاء:
تكوين صمام الملف اللولبي
. مشغل بسيط المفعول-1 صمام الملف اللولبي
. مشغل مزدوج المفعول-2 صمامات الملف اللولبي
. ميكسبروف صمام-3 صمامات الملف اللولبي*
تكوين المستشعر
كشف موقف صمام بواسطة أجهزة الاستشعار الاستقرائي.
. 1 موقف (صمام مفتوح أو مغلق) - 1 الاستشعار
. 2 المواقف (صمام مفتوح ومغلق) - 2 أجهزة الاستشعار
. 3 وظائف (صمام مفتوح ، صمام مغلق ، غسل المقعد في ميكسبروف ) - 3 أجهزة الاستشعار*
* اعتمادا على النموذج
المواد
قاعدة: بو + فرنك غيني
غطاء: كمبيوتر شفاف
جوانات: إبدم
الخيارات
جهاز استشعار خارجي (الكشف عن رفع السرج إذا كان من المستحيل اكتشافه داخل الجزء العلوي).
مواد للعمل في الظروف القاسية (غطاء جامعة الأمير سلطان).
بطاقة مع 4 مدخلات و 4 مخرجات في أس-أنا 2.1 (31 العبيد).
