تم تصميم دانفوس فلت-أكوا درايف فك-202 محول التردد لأنظمة إمدادات المياه والصرف الصحي: مرافق المياه ، محطات الضخ ، منفاخ التهوية ، مضخات مع عزم دوران ثابت ومتغير: مكبس خلط ، الجرعات ، معززة وغاطسة ، الخ.
مع مجموعة واسعة من الوظائف القياسية والإضافية القوية ، يتيح لك محرك أكوا أكوا تحقيق الحد الأدنى من تكلفة إمدادات المياه وأنظمة الصرف الصحي. يوفر التصميم المعياري مرونة وظيفية ومجموعة كبيرة من الأجهزة الإضافية المتصلة بسهولة والتي تعمل على توسيع الوظائف.

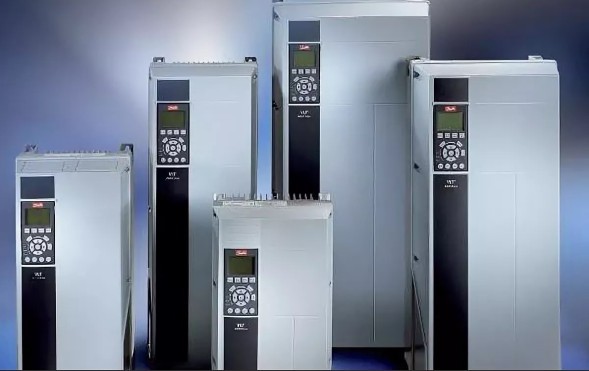

دانفوس فلت أكوا درايف فك 202 محول التردد
الوظيفة الرئيسية لمحول التردد دانفوس فلت أكوا درايف فك 202:
- وظائف وخوارزميات مدمجة للعمل مع المضخات
- ما يصل إلى 3 إشارات ردود الفعل
- حماية التشغيل الجاف (فلت-هفاك محرك يمنع فشل مضخة سابق لأوانه من خلال تقييم باستمرار حالتها باستخدام قياسات التردد والطاقة).
- وضع ملء الأنابيب (التحكم (التحكم في الحلقة المغلقة) يحدث ملء الأنابيب ؛ يمنع الصدمات الهيدروليكية وتلف الأنابيب والرشاشات).
- النقطة القصوى لمنحنى العمل (وظيفة الكشف عن التلف والتسريبات في النظام. عندما تتحرك المضخة إلى أقصى نقطة في منحنى العمل ، سيعطي محرك الأقراص إشارة إنذار أو إيقاف تشغيل المضخة أو تنفيذ إجراء آخر محدد مسبقا).
- المدمج في وحدة تحكم تتالي القياسية (المدمج في وحدة تحكم تتالي يسمح لك للسيطرة على ثلاث مضخات ، واحدة منها هو سيد ثابت).
- تناوب المحركات (وظيفة منطقية تضمن التشغيل البديل لمضختين. يضمن المؤقت المدمج معاملات تحميل مضخة متساوية).
- تعويض التدفق (اعتمادا على قيمة التدفق ، تقلل الوظيفة من قيمة نقطة ضبط الضغط ، مما يؤدي إلى توفير الطاقة).
- التسارع الأولي (توفر وظيفة التسارع الأولي تسارعا سريعا للمضخة إلى الحد الأدنى للسرعة التي يحدث منها التسارع الطبيعي. هذا التسارع يمنع تلف المحامل).
- 4 وحدات تحكم بيد مع إمكانية نمذجة وحدة تحكم بيد التابعة
- التحسين التلقائي لاستهلاك الطاقة (إيو)
- التكيف التلقائي للمحرك
- بداية الطيران (التقاط محرك دوار)
- التتابع الحراري الإلكتروني (إتر)
- ذكي تحكم المنطق
- المدمج في مرشح التداخل الكهرومغناطيسي
- التحكم في المحرك المتجه والعددي
- المدمج في 24 فولت/10 فولت امدادات الطاقة لأجهزة الاستشعار /المنطق
- وضع السكون
- بروتوكولات الاتصالات (مودبوس رتو ، بروفيبوس ، ديفيسينيت ، إيثرنت إب)
مميزة ، مواصفات قياسية من دانفوس فلت أكوا محرك فك-202 محول التردد
شبكة امدادات الطاقة (ل1 \ ل ، ل2 ، ل3 \ ن)
نطاق الجهد
- 3 س 200-240 ب 1 10%
- 3 س 380-480 ب 1 10%
- 3 س 525-600 ب 1 10%
تردد الشبكة: 50/60 هرتز
أقصى عدم تناسق في الطور قصير المدى: 3٪ من الجهد المقنن
عامل الطاقة النشط :>=0.9 عند الحمل المقنن
عامل القدرة التفاعلية: >0.98
التبديل على المدخلات ل1 /لتر ، ل2 ، ل3 /ن: لا يزيد عن 2 مرات في الدقيقة الواحدة (من 11 كيلوواط - 1 مرة في الدقيقة الواحدة)
الظروف البيئية وفقا ل إن 60664-1: الجهد الزائد الفئة الثالثة /درجة التلوث 2
سعة التحميل الزائد: 110 ٪ - 1 دقيقة
التحكم: ناقل أو عددي
- خصائص الإخراج (ش ، الخامس ، م): الناتج الجهد 0-100 ٪ من المدخلات الاسمية
- تردد الإخراج: 0-1000 هرتز
- عدد مفاتيح الإخراج: غير محدود
- وقت التسارع /التباطؤ: 0.01-3600 ثانية.
- خصائص عزم الدوران: بدء عزم الدوران (عزم دوران ثابت)
- أقصى 110 ٪ لمدة 60 ثانية*: بدء عزم الدوران
- بحد أقصى 135٪ لمدة 0.5 ثانية.* : عزم الدوران الزائد (عزم دوران ثابت)
- الحد الأقصى 110 ٪ لمدة 60 ثانية*: * - كنسبة مئوية من عزم الدوران المقدر
المدخلات الرقمية
- عدد المدخلات الرقمية القابلة للبرمجة: 4 (6)
- المنطق: الحزب الوطني التقدمي
- مستوى الجهد: 0-24 فولت تيار مستمر
- الحد الأقصى لجهد الإدخال: 28 فولت تيار مستمر
- مقاومة المدخلات ، ري: حوالي 4 كيلو أوم
- نبض المدخلات: برمجة نبض المدخلات: 2
- مستوى الجهد: 0-28 فولت
- دقة الإدخال (0.1-110 كيلو هرتز): خطأ 0.1 ٪ من النطاق الكامل
- تردد الإدخال: 4-5000 هرتز
- مقاومة المدخلات ، ري: حوالي 4 كيلو أوم
- الفاصل الزمني للمسح الضوئي: 13.3 مللي ثانية
- القرار: 10 بت
المدخلات التناظرية:
- عدد المدخلات التناظرية (التيار والجهد): 2
- وسائط: الحالي أو الجهد
- مقاومة المدخلات ، ري (الجهد): حوالي 10 كيلو
- مستوى الجهد: 0-10 فولت (قابلة للتطوير)
- الجهد الأقصى: 20 فولت
- المستوى الحالي: 0/4 إلى 20 مللي أمبير (قابلة للتطوير)
- مقاومة المدخلات ، ري (الحالي): حوالي 300 أوم
- الحد الأقصى الحالي: 30 مللي أمبير
- دقة المدخلات التناظرية: 10 بت (+علامة)
- التناظرية الناتج: برمجة التناظرية الناتج-1
- المستوى الحالي: 0/4 إلى 20 مللي أمبير
- الحمولة القصوى: 500 أوم
- الدقة: 0.5 ٪ من النطاق الكامل
مخرجات منفصلة /تردد:
- عدد المخرجات الرقمية/النبضية القابلة للبرمجة: 2
- مستوى الجهد عند خرج التردد المنفصل: 0-24 فولت
- أقصى حمولة من خرج التردد: 1 كيلو أوم
- أقصى حمولة سعوية عند خرج التردد: 10 نانوغرام
- الحد الأدنى لتردد الخرج عند خرج التردد: 32 هرتز
خطأ خرج التردد
- الحد الأقصى للخطأ: 0.1 ٪ من النطاق الكامل
- تردد الناتج القرار: 10 بت
امدادات الطاقة الداخلية
- جهد الإدخال: 10.5-0.5 فولت ، 24-0.5 فولت
- الحمولة القصوى (10 فولت) : 25 مللي أمبير
- الحمولة القصوى (24 فولت) : 100 مللي أمبير
مخرجات التتابع
- مخرجات الترحيل القابلة للبرمجة: 1
- أقصى حمولة طرفية: 240 فولت ، 2 أمبير
التواصل مع حافلات البيانات: بروتوكول فك ، مودبوس رتو ، رس 485 ، أوسب
طول الكابل
- الحد الأقصى لطول كابل المحرك المحمي (المدرع) : 150 م
- الحد الأقصى لطول كابل المحرك غير المحمي (غير المدرع): 300 م
البيئة ، تصميم محرك الأقراص
- السكن: آي بي 20 (آي بي 21 مع خيار)
- الاهتزاز: 1.0 جرام
- البيئة العدوانية: الفئة اتش 25
- الرطوبة: 5-93 ٪ (إيك 721-3-3 ؛ فئة 3 ك 3 (دون تكاثف أثناء التشغيل))المحرك
- ماكس. درجة الحرارة المحيطة: -10-50 C درجة مئوية
- الحماية الحرارية الإلكترونية للمحرك من ارتفاع درجة الحرارة
- مراقبة درجة حرارة الرادياتير تحمي محرك الأقراص من ارتفاع درجة الحرارة
- محرك الأقراص محمي من ماس كهربائى بين مراحل المحرك ش ، الخامس ، ث
- محرك الأقراص محمي من ماس كهربائى لمراحل الإخراج ش ، الخامس ، ث على الأرض
- التحسين التلقائي لاستهلاك الطاقة
- التكيف التلقائي للمحرك
- التقاط محرك دوار
- إذا اختفت مرحلة واحدة من الشبكة ، فسيتم إيقاف تشغيل إذا
- تسمح مراقبة الجهد للدائرة الوسيطة بإيقاف تشغيل إذا كان جهد الدائرة الوسيطة منخفضا جدا أو مرتفعا جدا
- يراقب محول التردد دانفوس باستمرار المستوى الحرج لدرجة الحرارة الداخلية ، وتيار الحمل ، والجهد العالي للدائرة الوسيطة ، وسرعة المحرك المنخفضة ، ويمكنه تلقائيا ضبط تردد التبديل لمفاتيح الطاقة أو تغيير دائرة التبديل للحفاظ على خصائص تشغيل محرك الأقراص.
وقد تم منح لوحة التحكم لكب لراحة ، الحدس ، وسهولة التكوين وكفاءة المعلمات المعروضة. تم اختيار الفريق من بين 1003 متقدمين من 34 دولة في فئة "واجهة الاتصال"
