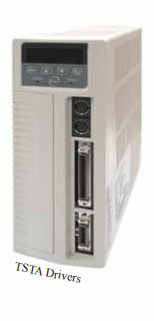

محول التردد 75 د

نموذج حزمة المؤازرة
تستاب

10 ج

15 جيم

20 ج

30 ج

50 د

75 دال

100 د

150 د

200 د

300 د

المواصفات الأساسية

ماكس. ينطبق
سعة محرك سيرفو [كيلوواط]

0.1

0.4

0.75

1.0

2.0

3.0

4.5

5.6

7.5

15.0

الانتاج الحالي المستمر [رمز]

0.94

2.5

4.4

5.16

9.5

15.0

23.0

33.2

42.1

78.0

ماكس. الانتاج الحالي [رمز]

2.82

7.5

13.2

15.5

28.5

42.0

59.8

86.3

109.5

170.0

امدادات الطاقة

الدائرة الرئيسية
ر S س T ر

مرحلة واحدة/ثلاث مراحل التيار المتناوب 170 ~ 253 فولت

ثلاث مراحل التيار المتناوب 170 ~ 253 فولت

50/60 هرتز 5 5%

دائرة التحكم
ر s ق

تيار متردد أحادي الطور 170 ~ 253 فولت

50/60 هرتز 5 5%

نظام التبريد

دوران الهواء الطبيعي

مروحة التبريد

طريقة التحكم

ثلاثة المرحلة كامل وير تصحيح إغبت بوم (سبوم)

ردود الفعل [التشفير القرار]

التشفير المتزايد：2500بر /8192بر /15 بت (عبس) /17 بت

وظائف مشتركة

شاشة ليد

مصابيح الشحن /الطاقة ؛ خمسة المصابيح 7-الجزء ؛ أربعة مفاتيح الوظائف

وضع التحكم

الموضع (أمر النبض الخارجي /أمر النبض الداخلي) ، السرعة /عزم الدوران ووضع التحكم المزدوج (ع /ق ، ق /ر ، ع /ر)

التفريغ التجديدي

المدمج في الترانزستور الكبح والمقاوم (المقاوم الكبح الخارجي المتاحة)

ترانزستور الكبح المدمج (مقاوم الكبح الخارجي متاح)

الفرامل ديمانيك

نشط بعد انقطاع التيار الكهربائي ، المؤازرة ، مفتاح الحد ووظيفة الحماية

وظائف الحماية

تحت الجهد ، الجهد الزائد، الحمل الزائد ، التيار الزائد ، خطأ التشفير ، البرمجة غير الطبيعية,
الذاكرة أبنونال ، توقف الطوارئ ، نبض الانحراف ، أكثر من السرعة ، وحدة المعالجة المركزية أبنومال ، الحد التبديل خطأ ، على الحرارة ect إلخ.

واجهة الاتصال

رس-232 /رس-485 (بروتوكول مودبوس)

السيطرة على الموقف

مصدر الأمر

قطار النبض الخارجي /المعلمة الداخلية (32 خطوة)

إشارات الإدخال

النوع

إيجابي /سلبي حافة الزناد:
علامة + نبض القطار ، سسو+سو نبض القطار ، 90 phase المرحلة الفرق 2-المرحلة نبض (مرحلة + ب المرحلة)

شكل

برنامج تشغيل الخط (+مستوى 5 فولت) - جامع مفتوح (+5 ~ + 24 فولت)

التردد

4 ميجابايت في الثانية (برنامج تشغيل الخط) /200 كيلوبايت في الثانية(جامع مفتوح)

نسبة التروس الإلكترونية

1/200 A أ /ب 2 200 (أ=1 ~ 50000 B ب=1 ~ 50000)

موقف الوقت ثابت

تنعيم-0 ~ 10 ثانية

التسامح الموقف النهائي

0 ~ 50000 نبض

تغذية التعويض إلى الأمام

0 ~ 100 ％

وظيفة صاروخ موجه

تعيين بواسطة المعلمة

التحكم في السرعة

مصدر الأمر

إشارة تناظرية خارجية /معلمة داخلية (إعداد 3 سرعات)

المدخلات التناظرية
إشارات

نطاق الجهد

0 ~ -10 فولت تيار مستمر /0 ~ 4500 دورة في الدقيقة (تم تعيينها بواسطة المعلمة)

المعاوقة

10كK

نطاق التحكم في السرعة

1 5 5000 (الأمر الداخلي) /1 2 2000 (الأمر الخارجي)

معدل تذبذب السرعة

تذبذب الحمل-0 ~ 100 ٪ - 0.03 ٪ أو أقل (بالسرعة المقدرة)

تذبذب الطاقة-10 ٪ - 0.2 ٪ أو أقل (بالسرعة المقدرة)

تقلبات درجة الحرارة المحيطة-0 ~ 50 0 0.5 ٪ أو أقل (بالسرعة المقدرة)

أكسل /تباطؤ. ثابت الوقت

خطي-0 ~ 50 ثانية-ق-منحنى-0 ~ 5 ثانية-تنعيم-0 ~ 10 ثانية

خاصية التردد

800 هرتز (في جل=جم)

عملية الحد من عزم الدوران

إشارة تناظرية خارجية /معلمة داخلية

صفر سرعة /سرعة الوصول المدى

 0 ~ 4500 دورة في الدقيقة (التي وضعتها المعلمة)

التحكم في عزم الدوران

مصدر الأمر

إشارة تناظرية خارجية

المدخلات التناظرية
إشارات

نطاق الجهد

0 ~ ±10 فولت تيار مستمر /0 ~ ±300%

المعاوقة

10كK

أكسل /تباطؤ. ثابت الوقت

خطي-0 ~ 50 ثانية

عملية الحد الأقصى للسرعة

إشارة تناظرية خارجية /معلمة داخلية

نطاق الوصول إلى عزم الدوران

0 ~ 300٪ (تعيين بواسطة المعلمة)

إشارات الإدخال /الإخراج

موقف الإخراج

إشارة الإخراج

المرحلة أ-ب-ض سائق الخط /المرحلة ض جامع مفتوح

تقسيم التشفير
ردود الفعل نبض

يتم تمكين إعداد أي قيمة (نبض التشفير هو الحد الأقصى.)

المدخلات الرقمية
[الشرطة الوطنية النيبالية /الشرطة الوطنية النيبالية]

برمجة
12 نقطة

سيرفو أون ، إنذار إعادة تعيين ، ص /بي التبديل ، إلى الأمام /الاحتياطي الحد التبديل ، الحد عزم الدوران الخارجي ، نبض الانحراف واضح ، قفل المؤازرة ، وقف الطوارئ ، سرعة اختيار الأمر ، وضع التحكم التبديل ، نبض القيادة تمنع ، كسب التبديل ، الإلكترونية والعتاد نسبة الإعداد ، نبض داخلي الأمر الزناد ، نبض داخلي الأمر وقفة وضع صاروخ موجه المواقع ، إشارة مرجعية خارجية ، موقف داخلي الأمر التبديل ، سرعة/عزم الدوران القيادة عكس ، وضع عزم الدوران إلى الأمام /عكس البداية...الخ.

الإخراج الرقمي
[فوتوكوبلر]

برمجة
4 نقاط

رمز إنذار سيرفو ، حد عزم الدوران ، مفتاح الحد، قفل القاعدة

برمجة
4 نقاط

أجهزة جاهزة ، أجهزة إنذار ، سرعة صفر ، التعشيق الفرامل ، سرعة الوصول ، وتحديد المواقع الانتهاء ، صاروخ موجه الانتهاء,
عزم الدوران تصل

الناتج التناظرية
إشارات

برمجة
3 نقاط

سرعة ردود الفعل ، عزم الدوران /سرعة /موقف القيادة ، نبض الانحراف قيمة ، زاوية الكهربائية ، الدائرة الرئيسية الجهد (دس حافلة)

إنفيرنومنت

موقع التثبيت

موقع داخلي (تجنب أشعة الشمس المباشرة)
لا يوجد سائل وغاز أكال (تجنب ضباب الزيت ، الغاز القابل للاشتعال ، الغبار)

إيتيتيود

ارتفاع 1000 متر أو أقل فوق مستوى سطح البحر

درجة الحرارة

درجة حرارة التشغيل - 0 ~ 50 storage درجة حرارة التخزين--20 ~ +65℃

الرطوبة

90 ٪ رطوبة نسبية أو أقل (بدون تكثيف)

الاهتزاز

10 ~ 57 هرتز-20 م /ث²；57 ~ 150 هرتزg 2 جرام
