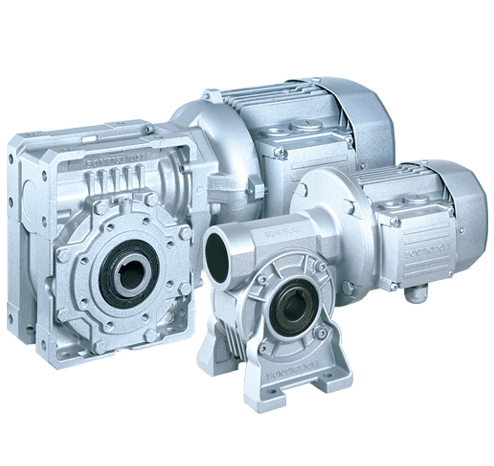

دودة (الخامس /الخامس) و دودة أسطواني (فر ، ور) علب التروس من سلسلة بونفيجليولي قدمت في ما مجموعه اثني عشر الأبعاد ، ومجموعة واسعة من المعلمات التشغيل بسبب إمكانية مجموعات متعددة والعتاد (ف/ف، ف /ث ، ث /ف). الأداء الأمثل ومستوى ضوضاء منخفض جدا. يحتوي الإصدار الكامل مع المحركات الكهربائية على خيارين محتملين للتكوين: محرك مدمج أو إيك قياسي مع ارتفاع محور من 56 إلى 225 ملم ؛ يمكن أيضا تثبيت رمح صلب عند الإخراج.
السكن لنماذج صغيرة من سلسلة ف مصنوع من الألومنيوم (49 لكل منهما) ، يتم تضمين الأحجام القياسية أكثر في إطار الحديد الزهر دائم. علب التروس من نمط دبليو لديها مربع أحادي الكتلة جامدة من شكل مكعب ، ويستخدم الألومنيوم كمادة لجميع الأحجام. أعمدة الإدخال والإخراج مصنوعة من الفولاذ عالي الجودة. تخضع تروس التروس الفولاذية للمعالجة الحرارية والميكانيكية الشاملة من أجل التشغيل الأكثر موثوقية وكفاءة للوحدة.
يسمح التصميم المدمج لعلب التروس بالاستخدام الأمثل لمساحة العمل ، ويوفر مفهوم البناء المعياري اندماجا سهلا وسريعا في وحدة القيادة.
تتوفر أشكال مختلفة من هذه السلسلة للطلب في المعيار فئات كفاءة الطاقة أي2 (عالية) و أي3 (قسط)، وكذلك تصميم مقاوم للانفجار (إتيكس), العمل في فئات المناطق 1 و 2 و 21 و 22. اختياريا ، يمكن إجراء تحسينات لضمان معايير صحية ومقاومة عوامل التآكل والمتطلبات التشغيلية الأخرى.
الخصائص التقنية لمحركات التروس الدودية بونفيجليولي من سلسلة ف /ث
- نسبة التروس: 7 - 10000;
- عزم الدوران الاسمي: 13-9200 نانومتر;
- قوة المحرك: 0.04-75 كيلو واط;
- عدد الخطوات: 1;
- السرعة (عند المدخل): 500-2800 دورة في الدقيقة;
- درجة حماية القضية: إب 55 (إب 54 للمحرك مع الفرامل);
- تصاعد التصميم: باء 3 ، الاختلافات عند الطلب.
الأحجام القياسية من علب التروس بونفيجليولي من سلسلة ف /ث
نوع علبة التروس | النسبة التحويلات | الإسمي. لحظة ، نانومتر |
27 | 7 - 70 | 13 |
30 | 7 - 70 | 24 |
44 | 7 - 100 | 55 |
30/44 | 245 - 2100 | 70 |
49 | 7 - 100 | 88 |
49 | 42 - 300 | 95 |
30/49 | 240 - 2700 | 100 |
في 63 | 7 - 100 | 190 |
دبليو آر 63 | 21 - 300 | 220 |
ف /ث 30/63 | 240 - 2700 | 230 |
في 75 | 7 - 100 | 320 |
75 | 21 - 300 | 420 |
دبليو آر 75_ بي 90 بي 5 | 15 - 150 | 370 |
ف /ث 44/75 | 250 - 2800 | 400 |
في 86 | 7 - 100 | 440 |
دبليو آر 86 | 21 - 300 | 550 |
دبليو آر 86_ بي 90 بي 5 | 15 - 150 | 500 |
ف /ث 44/86 | 230 - 2760 | 550 |
في 110 | 7 - 100 | 830 |
110 | 21 - 300 | 1000 |
ف /ث 49/110 | 230 - 2800 | 1050 |
130 | 7 - 100 | 1500 |
130 | 60 - 300 | 1800 |
ث /ف 63/130 | 280 - 3200 | 1850 |
ف 150 | 7 - 100 | 2000 |
150 | 45 - 300 | 2600 |
ث /ف 86/150 | 200 - 2944 | 2700 |
185 | 7 - 100 | 3600 |
185 | 90 - 300 | 4200 |
ث /ف 86/185 | 280 - 3200 | 4400 |
210 | 7 - 100 | 5000 |
210 | 30 - 300 | 6300 |
ف /ف 130/210 | 280 - 3200 | 6500 |
ف 250 | 7 - 100 | 7100 |
فر 250 | 30 - 300 | 9000 |
ف /ف 130/250 | 280 - 3200 | 9200 |
يمكنك شراء بونفيجليولي دودة العتاد المحركات من سلسلة ف /ث ، ومعرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
