إن الرغبة في إنشاء حل كامل جديد عالي التقنية في مجال القيادة الكهربائية الآلية هي مفتاح تطوير ليروي سومر وقدرتها التنافسية.
محركات التروس عالية الدقة من دينابلوك هي نتيجة العمل المشترك للأقسام الهيكلية لمجموعة إيمرسون (ليروي سومر وتقنيات التحكم) ، والتي تجمع بين المعرفة والتكنولوجيا المتقدمة في مجال أوضاع تشغيل علبة التروس والمحرك المتزامن ومحول التردد. من وجهة نظر تشغيلية ، علبة التروس دينابلوك ليست مجرد علبة تروس أو محرك تروس-بل هو محرك كهروميكانيكي كامل ، مكوناته عالية الدقة لوفتليس /منخفضة لوفت الكواكب ، أسطواني ، دودة علب التروس ليروي سومر ، تقنيات التحكم يونيموتور هد ، ونيموتور فم ومحولات التردد إيمرسون سلسلة ونيدريف سب ، ونيدريف م ، ديجيتاكس ست.
إن استخدام الحل الكامل سيجعل العملية التكنولوجية الخاصة بك فعالة وموثوقة قدر الإمكان.
الخصائص التقنية لمخفضات مؤازرة دينابلوك ميغابايت
- تصنيف عزم الدوران الناتج: 8.2-660 نانومتر;
- أقصى عزم الدوران الناتج: ما يصل إلى 1500 نانومتر;
- تصنيف سرعة الانتاج: 47.6-600 دورة في الدقيقة;
- معامل التخفيض: 5 – 63;
- عدد الخطوات: 1, 2, 3;
- مقدار رد الفعل العنيف: 10 - 30';
- الكفاءة: 90%.
أنواع علب التروس المستخدمة كجزء من مخفضات مؤازرة دينابلوك

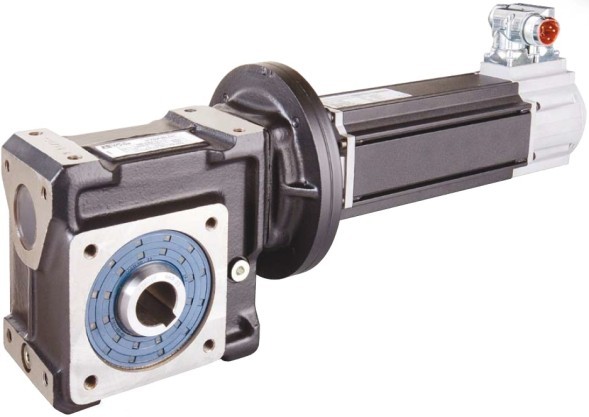

- دودة علب التروس مب (مولتيبلوك) ، مجد;
- علب التروس الكوكبية بي جي، بي جي آر;
- علب التروس الأسطوانية المحورية سب (كومبابلوك) ، بي إل، بي إن;
- علب تروس أسطوانية مع ناقل حركة متوازي (مانوبلوك);
- علبة تروس أسطوانية مخروطية الشكل (أورثوبلوك).
اعتمادا على المهمة التي حددها العميل ، يمكن تقديم قيمة فئة الدقة /رد الفعل العكسي التالية:
- Expert: < 1' (Pjn, Pjr, Mjd);
- متوسط: 3-5' (بي إن ، مجد);
- الأساسية: 8-12' (بيجل ، مجد، بيجن، بيي);
- قياسي: 10-30' (سب ، أوت ، موب ، مب).
تطبيقات كاملة دينابلوك المؤازرة
آلات تشغيل المعادن والنجارة;خطوط قطع المواد (المعادن والنسيج);
الروبوتات الآلية والمتلاعبين;
الطابعات الصناعية وآلات الطباعة;
الانحناءات الأنابيب (الأنابيب الانحناء المطاحن) ، الانحناءات ورقة;
آلات النسيج والغزل والحياكة;
خطوط التعبئة والتغليف;
آلات تقشير ، مكابس;
الناقلات ، الناقلات.
مثال على مشروع مكتمل يعتمد على حل دينابلوك الكامل:
نظام محرك كهربائي الآلي من أنبوب الانحناء مطحنة مع التدفئة التعريفي. 2012. منطقة أورينبورغ.
Параметры редукторов Mb Dynabloc c с серводвигателем Unimotor FM 75 U2 B 30 2Нм 3000об/мин
ن ن, حول/الألغام | i | n | نوع علبة التروس | J,10-4 كجم * م 2 | تينيسي, نانومتر | تماكس, شمال البحر الأبيض المتوسط |
47,6 | 63 | 1 | ميغابايت 2201 | 0,06 | 70,2 | 162 |
47,6 | 63 | 2 | ميغابايت 2301 | 0,26 | 67,3 | 244 |
60 | 50 | 1 | ميغابايت 2201 | 0,07 | 61 | 170 |
60 | 50 | 2 | ميغابايت 2301 | 0,26 | 60,6 | 220 |
75 | 40 | 1 | ميغابايت 3101 | 0,04 | 52,1 | 124 |
75 | 40 | 2 | ميغابايت 2201 | 0,08 | 50,5 | 167 |
75 | 40 | 3 | ميغابايت 2301 | 0,28 | 50,9 | 185 |
95,2 | 31,5 | 1 | ميغابايت 3101 | 0,04 | 41,3 | 121 |
95,2 | 31,5 | 2 | ميغابايت 2201 | 0,1 | 40,5 | 144 |
95,2 | 31,5 | 3 | ميغابايت 2301 | 0,34 | 39,2 | 142 |
120 | 25 | 1 | ميغابايت 3101 | 0,04 | 36,5 | 97,8 |
120 | 25 | 2 | ميغابايت 2201 | 0,1 | 36,1 | 128 |
120 | 25 | 3 | ميغابايت 2301 | 0,34 | 35,6 | 129 |
150 | 20 | 1 | ميغابايت 3101 | 0,04 | 30 | 104 |
150 | 20 | 2 | ميغابايت 2201 | 0,1 | 29,5 | 105 |
150 | 20 | 3 | ميغابايت 2301 | 0,31 | 28,7 | 104 |
188 | 16 | 1 | ميغابايت 3101 | 0,04 | 23,2 | 80,2 |
188 | 16 | 2 | ميغابايت 2201 | 0,14 | 22,5 | 80,2 |
188 | 16 | 3 | ميغابايت 2301 | 0,38 | 21,9 | 79,4 |
240 | 12,5 | 1 | ميغابايت 3101 | 0,05 | 19,6 | 67,9 |
240 | 12,5 | 2 | ميغابايت 2201 | 0,15 | 17,7 | 62,8 |
240 | 12,5 | 3 | ميغابايت 2301 | 0,45 | 17,2 | 62,4 |
300 | 10 | 1 | ميغابايت 3101 | 0,05 | 16 | 55,5 |
300 | 10 | 2 | ميغابايت 2201 | 0,15 | 16 | 57 |
300 | 10 | 3 | ميغابايت 2301 | 0,45 | 15,7 | 56,9 |
423 | 7,1 | 1 | ميغابايت 3101 | 0,06 | 12,3 | 42,5 |
423 | 7,1 | 2 | ميغابايت 2201 | 0,22 | 11,6 | 41,1 |
423 | 7,1 | 3 | ميغابايت 2301 | 0,53 | 11,6 | 42 |
600 | 5 | 1 | ميغابايت 2301 | 0,75 | 8,15 | 29,6 |
Параметры редукторов Mb Dynabloc c с серводвигателем Unimotor FM 95 U2 B 30 3,9Нм 3000об/мин
ن ن, حول/الألغام | i | n | نوع علبة التروس | J,10-4 كجم * م 2 | تينيسي, نانومتر | تماكس, شمال البحر الأبيض المتوسط |
47,6 | 63 | 1 | ميغابايت 2401 | 0,47 | 146 | 406 |
47,6 | 63 | 2 | ميغابايت 2501 | 1,7 | 149 | 532 |
60 | 50 | 1 | ميغابايت 2301 | 0,26 | 126 | 290 |
60 | 50 | 2 | ميغابايت 2401 | 0,47 | 127 | 423 |
60 | 50 | 3 | ميغابايت 2501 | 1,7 | 128 | 456 |
75 | 40 | 1 | ميغابايت 2301 | 0,28 | 106 | 299 |
75 | 40 | 2 | ميغابايت 2401 | 0,5 | 106 | 373 |
75 | 40 | 3 | ميغابايت 2501 | 1,9 | 106 | 378 |
95,2 | 31,5 | 1 | ميغابايت 2201 | 0,07 | 83,2 | 170 |
95,2 | 31,5 | 2 | ميغابايت 2301 | 0,34 | 81,7 | 270 |
95,2 | 31,5 | 3 | ميغابايت 2401 | 0,59 | 82,9 | 290 |
120 | 25 | 1 | ميغابايت 2201 | 0,08 | 74,2 | 155 |
120 | 25 | 2 | ميغابايت 2301 | 0,34 | 74,2 | 257 |
120 | 25 | 3 | ميغابايت 2401 | 0,59 | 74,2 | 260 |
150 | 20 | 1 | ميغابايت 2201 | 0,1 | 60,6 | 179 |
150 | 20 | 2 | ميغابايت 2301 | 0,31 | 59,9 | 208 |
150 | 20 | 3 | ميغابايت 2401 | 0,55 | 58,3 | 204 |
188 | 16 | 1 | ميغابايت 2201 | 0,14 | 46,3 | 159 |
188 | 16 | 2 | ميغابايت 2301 | 0,38 | 45,7 | 158 |
188 | 16 | 3 | ميغابايت 2401 | 0,69 | 44,2 | 155 |
240 | 12,5 | 1 | ميغابايت 2201 | 0,15 | 36,3 | 125 |
240 | 12,5 | 2 | ميغابايت 2301 | 0,45 | 35,8 | 124 |
300 | 10 | 1 | ميغابايت 2201 | 0,15 | 33 | 113 |
300 | 10 | 2 | ميغابايت 2301 | 0,45 | 32,7 | 113 |
300 | 10 | 3 | ميغابايت 2401 | 0,8 | 32,5 | 114 |
423 | 7,1 | 1 | ميغابايت 2201 | 0,22 | 23,8 | 81,6 |
423 | 7,1 | 2 | ميغابايت 2301 | 0,53 | 24,2 | 83,7 |
423 | 7,1 | 3 | ميغابايت 2401 | 0,9 | 23,2 | 81,2 |
600 | 5 | 1 | ميغابايت 2301 | 0,75 | 17 | 58,9 |
Параметры редукторов Mb Dynabloc c с серводвигателем Unimotor FM 115 U2 B 30 5,5Нм 3000об/мин
ن ن, حول/الألغام | i | n | نوع علبة التروس | J,10-4 كجم * م 2 | تينيسي, نانومتر | تماكس, شمال البحر الأبيض المتوسط |
47,6 | 63 | 1 | ميغابايت 2501 | 1,7 | 217 | 794 |
60 | 50 | 1 | ميغابايت 2401 | 0,45 | 184 | 423 |
60 | 50 | 2 | ميغابايت 2501 | 1,7 | 186 | 708 |
75 | 40 | 1 | ميغابايت 2401 | 0,5 | 154 | 437 |
75 | 40 | 2 | ميغابايت 2501 | 1,9 | 154 | 587 |
95,2 | 31,5 | 1 | ميغابايت 2301 | 0,25 | 117 | 270 |
95,2 | 31,5 | 2 | ميغابايت 2401 | 0,59 | 120 | 408 |
95,2 | 31,5 | 3 | ميغابايت 2501 | 2,6 | 120 | 458 |
120 | 25 | 1 | ميغابايت 2301 | 0,27 | 107 | 265 |
120 | 25 | 2 | ميغابايت 2401 | 0,59 | 107 | 391 |
120 | 25 | 3 | ميغابايت 2501 | 2,6 | 107 | 407 |
150 | 20 | 1 | ميغابايت 2301 | 0,31 | 86,2 | 279 |
150 | 20 | 2 | ميغابايت 2401 | 0,55 | 84,2 | 316 |
150 | 20 | 3 | ميغابايت 2501 | 2,5 | 87,7 | 334 |
188 | 16 | 1 | ميغابايت 2301 | 0,38 | 65,7 | 236 |
188 | 16 | 2 | ميغابايت 2401 | 0,69 | 63,8 | 239 |
188 | 16 | 3 | ميغابايت 2501 | 2,6 | 67,5 | 257 |
240 | 12,5 | 1 | ميغابايت 2301 | 0,45 | 51,6 | 192 |
300 | 10 | 1 | ميغابايت 2301 | 0,45 | 47 | 175 |
300 | 10 | 2 | ميغابايت 2401 | 0,8 | 46,9 | 176 |
300 | 10 | 3 | ميغابايت 2501 | 2,65 | 46,5 | 177 |
423 | 7,1 | 1 | ميغابايت 2301 | 0,53 | 34,8 | 129 |
423 | 7,1 | 2 | ميغابايت 2401 | 0,9 | 33,5 | 126 |
423 | 7,1 | 3 | ميغابايت 2501 | 2,7 | 33 | 126 |
600 | 5 | 1 | ميغابايت 2301 | 0,75 | 24,5 | 91,1 |
