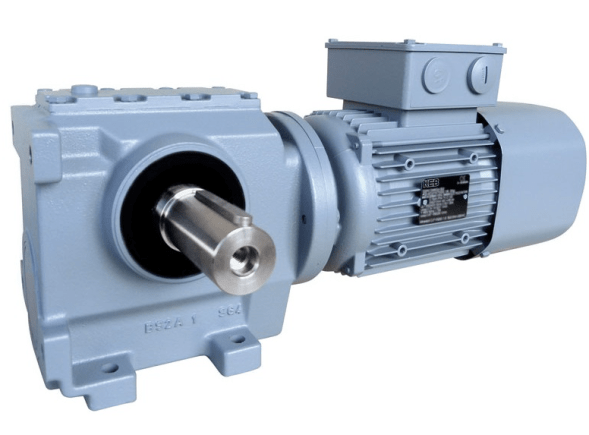

محرك دودة جير إس 12 بي تي 1-دي إم 90 رطل 4
الزاوي جير موتورز كيب سلسلة S لديهم تروس أسطوانية دودة في تكوين من مرحلتين ، ومجموعة واسعة من معاملات التخفيض في تصميم اقتصادي ومدمج. خصائص طاقة ممتازة لتزويد الطاقة الميكانيكية للمعدات المدفوعة باتجاه متعامد ، وكفاءة تصل إلى 94 ٪ اعتمادا على معلمات التشغيل المحددة ، وعزم الدوران العالي ومقاومة الحمل الزائد.
يتكون نطاق الطراز من خمسة أحجام قياسية ، وتتوفر تسعة أنواع من التصميم: التثبيت على الأرجل بعمود مجوف أو صلب ، والتركيب على عمود مدفوع من خلال عمود مجوف مع مجرى مفتاح أو من خلال اقتران اقتران (اختياريا مع قضيب نفاث) ، وصلة شفة بعمود صلب ، عمود مجوف مع مجرى مفتاح أو قرص اقتران ، وكذلك بالاشتراك مع حامل طرفي. لا يوجد سوى ستة أوضاع تثبيت لتحديد الموقع الأمثل لوحدة القيادة.
يمكن تجهيز علب التروس بمحركات كهربائية غير متزامنة من فئات الكفاءة أي2 ، أي3. اختياريا ، من الممكن تجهيز محرك التروس بفرامل زنبركية أو كهرومغناطيسية ، وأنظمة تهوية قسرية ، وأجهزة استشعار ردود الفعل ، وأجهزة استشعار درجة الحرارة ، والطلاء الخاص ، والمتطلبات الفردية متوفرة عند الطلب.
لزيادة قيم تعدد الاختزال ، تتوفر أيضا علب تروس مزدوجة مع علب تروس أسطوانية من طراز جي0-جي2.
الخصائص التقنية لمحركات التروس الزاوية من سلسلة كيب إس
- نسبة التروس: 5,09 - 271,6;
- عدد الخطوات: 2;
- عزم الدوران الاسمي: 55-1160 نانومتر;
- قوة المحرك: 0.75-7.5 كيلو واط;
- درجة حماية القضية: آي بي 55;
الأحجام القياسية من علب التروس كيب من سلسلة ق
|
نوع علبة التروس |
النسبة التخفيضات |
الإسمي. لحظة ، نانومتر |
السلطة محرك ، كيلوواط |
|
س0 |
5,09 - 189,00 |
55 |
0,75 |
|
ج1 |
7,00 - 168,00 |
162 |
1,5 |
|
ج2 |
6,85 - 207,20 |
295 |
3,0 |
|
ج3 |
13,33 - 271,60 |
540 |
4,0 |
|
4 |
14,07 - 247,58 |
1160 |
7,5 |
