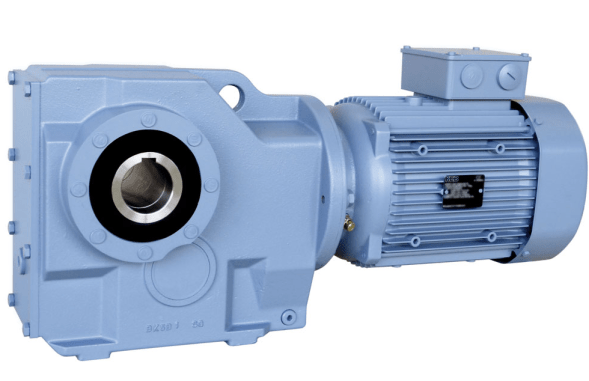

محرك تروس أسطواني مخروطي كيه 53 بي تي 1-دي إم 90 إس بي 4

محرك تروس أسطواني مخروطي كيه 53 بي تي 1-دي إم 90 إس بي 4

تحتوي محركات التروس الزاوية لسلسلة كيب ك على تروس أسطوانية مخروطية في تكوينات من مرحلتين وثلاث مراحل ، مما يعطي نطاقا واسعا من معاملات تقليل سرعة المحرك. خصائص طاقة ممتازة لتزويد الطاقة الميكانيكية للمعدات المدفوعة باتجاه متعامد ، وكفاءة تصل إلى 96 ٪ ، وقيم عزم دوران عالية ، ومقاومة للحمل الزائد ، ورد فعل عنيف منخفض.

يتم تقديم نطاق النموذج في عشرة أبعاد ، تتوفر تسعة أنواع من التصميم: التثبيت على الأرجل بعمود مجوف أو صلب ، والتثبيت على عمود مدفوع من خلال عمود مجوف مع مجرى مفتاح أو من خلال اقتران (اختياريا مع قضيب نفاث) ، وصلة ذات حواف مع عمود صلب ، عمود مجوف مع مجرى مفتاح أو مع اقتران ، وأيضا بالاشتراك مع حامل طرفي. لا يوجد سوى ستة أوضاع تثبيت لتحديد الموقع الأمثل لوحدة القيادة.

يمكن تجهيز علب التروس بمحركات كهربائية غير متزامنة من فئات الكفاءة أي2 ، أي3. اختياريا ، من الممكن تجهيز محرك التروس بفرامل زنبركية أو كهرومغناطيسية ، وأنظمة تهوية قسرية ، وأجهزة استشعار ردود الفعل ، وأجهزة استشعار درجة الحرارة ، والطلاء الخاص ، والمتطلبات الفردية متوفرة عند الطلب.

لزيادة قيم تعدد الاختزال ، تتوفر أيضا علب تروس مزدوجة مع علب تروس أسطوانية من طراز جي 0-جي 4.

الخصائص التقنية لمحركات التروس الزاوية من سلسلة كيب ك

• نسبة التروس: 3,38 - 183,21;
• عدد الخطوات: 2, 3;
• عزم الدوران الاسمي: 58-12200 نانومتر;
• قوة المحرك: 0.75-90 كيلو واط;
• درجة حماية القضية: آي بي 55;

الأحجام القياسية من ك-سلسلة كيب علب التروس
