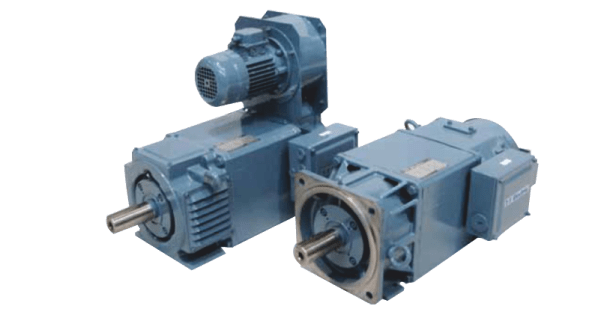

تم تصميم المحركات الكهربائية غير المتزامنة مع الدوار قصيرة الدائرة من سلسلة أمبير الكهربائية تي تي للمهام التي من الضروري توفير مجموعة واسعة من التحكم في السرعة ، وثبات عزم الدوران على نطاق كامل ، بما في ذلك مجموعة من "سرعات الصفر" ، وفي نفس الوقت ضمان الاكتناز من الجهاز الكهربائي.
يتم تحقيق هذه الخصائص التقنية بسبب تكافل تقنيات التصنيع للمحركات الكهربائية للتيار المستمر والتيار المتردد-يتم اختيار مبيت مربع المقطع من محركات التيار المستمر لسلسلة لاك كأساس لتصميم المحركات الكهربائية غير المتزامنة ويتم حساب معلمات لف الجزء الثابت بشكل خاص. عند تصميم المحركات الكهربائية أمبير ، دفعت تي تي الكهربائية أيضا اهتماما كبيرا لنظام التبريد ودرجة الحماية. على عكس دس المحركات الكهربائية ، أمبير المحركات الكهربائية يمكن أن تكون مجهزة مع المشجعين المحوري من نوع التبريد القسري إي 416 ، لديها درجة أعلى من الحماية إب 54 /إب 55. جعل هذا التعديل من الممكن تشغيل المحركات الكهربائية أمبير في البيئات العدوانية ، في البيئات ذات المحتوى العالي من المواد الغريبة (الغبار والرطوبة) ، في المعدات التي تحتوي على عدد كبير من الوحدات الحركية (آلات تشغيل المعادن ، المجمعات الروبوتية).
يمكن القول أنه في الوقت الحاضر ، المحركات الكهربائية غير المتزامنة من سلسلة أمبير الكهربائية تي تي هي أفضل حل لاستبدال محرك كهربائي تيار مستمر /محرك كهربائي.
معلمات المحركات الكهربائية غير المتزامنة لسلسلة أمبير الكهربائية تي تي
تصنيف السلطة: 5-1200 كيلو واط;
جهد التشغيل: 230-690 فولت;
الارتفاع الكلي: 112-355 ملم;
عزم الدوران الاسمي: ما يصل إلى 6750 نانومتر;
السرعة المقدرة: 500 /1000 /1200 /1500 /1800 /2000 /2400 /3000 об/мин;
السرعة القصوى: حتى 11000 دورة في الدقيقة;
نوع الإدارة: كجزء من محرك كهربائي يتم التحكم فيه بالتردد;
درجة الحماية: آي بي 23 ، آي بي 54 ، آي بي 55;
طريقة التبريد: آي سي 06 ، آي سي 17 ، آي سي 37 ، آي سي 410 ، آي سي 416 ، آي سي 666 ، آي سي 86 دبليو;
فئة العزل: و /ح;
الأحجام القياسية: أمبير 112-4 أ ، أمبير 112-4 ب ، أمبير 112-4 ج ، أمبير 132-4 أ ، أمبير 132-4 ب ، أمبير 132-4 ج ، أمبير 160-4 ب ، أمبير 160-4 ج ، أمبير 180-4 أ ، أمبير 180-4 ب ، أمبير 180-4 ج ، أمبير 225-4 أ ، أمبير 225-4 ب ، أمبير 225-4 ج ، أمبير 225-4 ج ، 4 أ ، أمبير 280-4 ب ، أمبير 280-4 ج ، أمبير 315-4 أ ، أمبير 315-4 ب ، أمبير 315-4 ج ، أمبير 355-4 أ ، أمبير 355-4 ب ، أمبير 355-4 ج
خيارات قابلة للتثبيت: ردود الفعل أجهزة الاستشعار (التشفير ، حل) ، أجهزة استشعار درجة الحرارة (بتو ، بتك ، بت 100 ، كتي 84) ، أجهزة استشعار قياس الاهتزاز ، تزييت المحامل ، محامل عززت ، حجم التكيف من ربط الشفاه والكفوف ، تعديل مربع المحطة الطرفية ، تصنيع إطارات تصاعد للتكيف مع ارتفاع محور رمح المحرك الكهربائي ، الخ.
خصائص المحركات الكهربائية غير المتزامنة من سلسلة أمبير الكهربائية تي تي
نوع المحرك | ين، كيلوواط | تينيسي, نانومتر | في، و | ن ن، حول/الألغام | نماكس، حول/الألغام |
أمبير112-4 (أ) | 5-21 | 65-105 | 12-42 | 500-3000 | 5000 (10600) |
أمبير112-4B | 6-26 | 85-125 | 14-50 | 5000 (8700) | |
أمبير112-4C | 7-30 | 100-145 | 16-57 | 5000 (7500) | |
أمبير132-4 ألف | 11-45 | 140-210 | 25-86 | 4300 (10500) | |
أمبير132-4B | 13-52 | 170-250 | 30-100 | 4300 (8700) | |
أمبير132-4C | 16-63 | 200-300 | 40-120 | 4300 (7400) | |
أمبير160- 4 أ | 23-91 | 290-440 | 49-171 | 3400 (9500) | |
أمبير160-4B | 27-105 | 330-510 | 56-190 | 3400 (7500) | |
أمبير160-4C | 31-123 | 390-600 | 68-332 | 3400 (6300) | |
أمبير180- 4 أ | 36-144 | 460-690 | 74-258 | 3000 (9500) | |
أمبير180-4B | 44-175 | 560-840 | 90-310 | 3000 (6700) | |
أمبير180-4C | 53-210 | 670-1010 | 108-367 | 3000 (4900) | |
أمب225- 4 أ | 71-280 | 890-1350 | 141-490 | 3800 (7000) | |
أمب225-4B | 88-350 | 1115-1690 | 176-612 | 3800 (5000) | |
أمب225-4C | 102-406 | 1292-1960 | 205-718 | 3800 (4400) | |
أمب280- 4 أ | 120-417 | 1990-2295 | 237-728 | 500-2000 | 3200 (6000) |
أمب280-4B | 163-564 | 2700-3100 | 310-964 | 3200 (4200) | |
أمب280-4C | 187-650 | 3100-3600 | 370-1150 | 3200 (3500) | |
أمب315- 4 أ | 212-736 | 3515-4050 | 419-1285 | 3000 (4300) | |
أمب315-4B | 272-945 | 4510-5195 | 520-1630 | 3000 (3200) | |
أمب315-4C | 318-1105 | 5270-6070 | 628-1930 | 2600 (3200) | |
أمب355- 4 أ | 216-748 | 3570-4120 | 436-1278 | 2800 (5600) | |
أمب355-4B | 297-1030 | 4920-5670 | 607-1780 | 2800 (4200) | |
أمب355-4C | 353-1227 | 5860-6750 | 723-2120 | 2800 (3600) |
ين هو تصنيف السلطة ، تن هو تصنيف عزم الدوران ، في هو تصنيف الحالي ، الأمم المتحدة هو الجهد التشغيل ، ن هو تصنيف السرعة ، نماكس هو أقصى سرعة.
يمكنك شراء محرك كهربائي تي تي الكهربائية في شركتنا ، إذا كان لديك أسئلة حول اختيار المحركات الكهربائية غير المتزامنة من سلسلة أمبير ، يرجى الاتصال مهندسينا عن طريق الهاتف.+7(800) 333-47-37.
