مصممة لضغط الخلائط الخرسانية عند وضعها في هياكل متجانسة بدرجات متفاوتة من التعزيز في الهندسة الهيدروليكية ، وكذلك في تصنيع منتجات الخرسانة والخرسانة المسلحة للبناء الجاهز مع ميل بين قضبان التسليح بقطر 1.5 على الأقل من طرف الاهتزاز (من 42 و 57 مم ، على التوالي).
تستخدم الهزازات أيضا لتصنيع منتجات الخرسانة والخرسانة المسلحة للبناء الجاهز ، وكذلك لختم اللحامات التكنولوجية للهياكل الجاهزة.
يحتوي الطرف الاهتزازي على آلية اهتزاز كوكبية. يتم استخدام محرك كهربائي أحادي الطور لدفع طرف الاهتزاز.
يتم استخدام عمود طاقة مرن مع درع لنقل الدوران من المحرك الكهربائي إلى الطرف الاهتزازي.

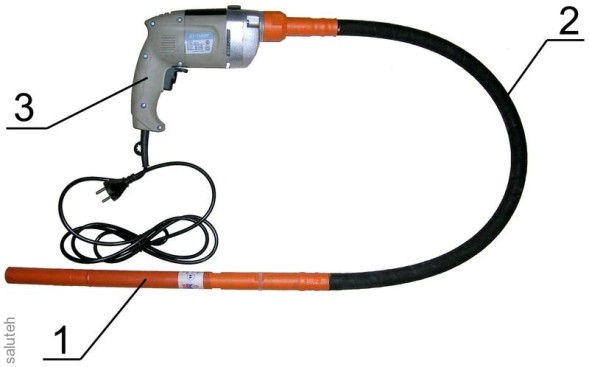

مجموعة العمل:
1. طرف الاهتزاز
2. عمود الطاقة مرن مع الدروع.
3. محرك كهربائي
اسم المؤشرات | القيم |
||
الرابع-115 |
الرابع-120 |
رابعا-121 |
|
آلة الحفر دو-750 إيه (محرك كهربائي) |
|||
تصنيف استهلاك الطاقة ، كيلوواط | 0,75 |
||
الجهد المقنن للشبكة أحادية الطور ، الخامس | 220±10% |
||
تصنيف التردد الحالي ، هرتز | 50 |
||
سرعة دوران رمح الإخراج في الاسمية استهلاك الطاقة ، دورة في الدقيقة ، على الأقل | 2800 |
||
فئة السلامة من الجهاز وفقا ل غوست 12.2.013.0-91 | ثانيا |
||
الأبعاد الكلية ، مم | 315 * 76 * 200 |
||
الوزن ، كجم ، لا أكثر | 2,5 |
||
طرف الاهتزاز |
|||
القطر الخارجي ، مم |
28 |
38 |
51 |
الطول ، مم ، لا أكثر | 415 |
410 |
|
تردد التذبذب في تصنيف استهلاك الطاقة الطاقة ، هرتز (الكمية/دقيقة) لا تقل | 313 (18780) |
270(16200) |
|
القوة الدافعة في سرعة دوران رمح الإخراج في تصنيف استهلاك الطاقة ، كيلو نيوتن |
0,72 |
1,72 |
3,28 |
نوع آلية الاهتزاز | الكواكب |
||
الوزن ، كجم ، لا أكثر |
1,4 |
2,7 |
4,5 |
رمح السلطة مرنة مع درع |
|||
قطر العمود المرن ، مم |
10 | 13 |
|
اتجاه الدوران | الحق واحد |
||
الطول ، مم ، على الأقل |
1065 | 1070 |
|
نصف قطر الانحناء المسموح به ، مم ، وليس أقل |
200 | 300 |
|
الوزن ، كجم ، لا أكثر |
2,1 |
3,3 |
3,4 |
هزاز |
|||
وضع التشغيل الاسمي وفقا ل غوست 12.2.013.0-91 | 6 دقيقة /4 دقيقة* |
||
كتلة الهزاز (آلة ، طرف تهتز ، رمح مرن), كجم ، وليس أكثر من |
6,0 |
8,5 |
9,9 |
