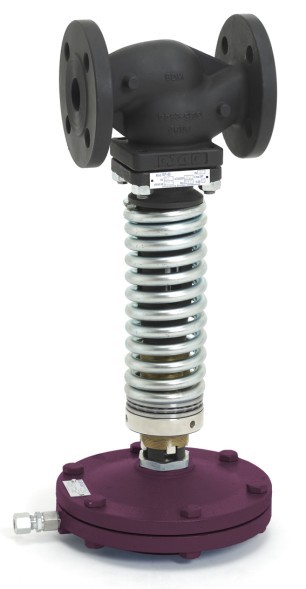

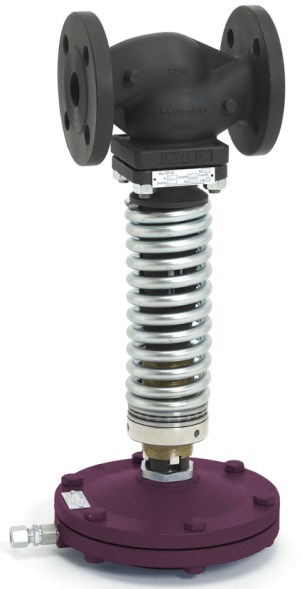

صمام تخفيض الضغط آر بي 45 ثانية 16 إف /إف الكربون الصلب تماكس=200 C ج
الوصف
صمام تخفيض الضغط المباشر بمقعد واحد من إيه آر بي 45 مع ختم منفاخ. إنها مناسبة لتقليل ضغط الماء والبخار والهواء المضغوط والسوائل والغازات الخاملة الأخرى. يتم استخدامه في الأنظمة الهندسية والتكنولوجية للمؤسسات للحفاظ على ضغط مخرج ثابت بغض النظر عن التغيرات في التدفق وضغط المدخل.
مبدأ العملية
يتم تقليل الضغط عن طريق خنق التدفق في مقعد الصمام. تعمل إشارة ضغط الخرج التي تعمل من خلال أنبوب النبض على الحجاب الحاجز أو المكبس ، وتغلق الصمام. الربيع يفتح الصمام. يتم تحديد القيمة المحددة لضغط المخرج من خلال درجة شد الزنبرك.
الخصائص الأساسية
يستخدم التصميم منفاخ متين مصمم خصيصا للتخلص من التسريبات على طول القضيب وتقليل الاحتكاك عند تحريك القضيب. مشغل قابل للاستبدال (غشاء).
الخيارات: سرج ناعم
وسط العمل: بخار ، ماء ، هواء مضغوط ، إلخ. السوائل والغازات غير العدوانية
التنفيذ:
- آر بي 45 جي ، آر بي 45 جي تي أو آر بي 45 جي-بي إن 16 الكربون الصلب
- آر بي 45 إس ، آر بي 45 إس أو آر بي 45 إس-بي 40 الكربون الصلب
- آر بي 45 إي ، آر بي 45 إي أو آر بي 45 إن-ستانلس ستيل
- مؤشر تي: مقعد لينة تفلون
- مؤشر ن: لينة مقعد النتريل
- الأحجام القياسية:
دن 15-دن 200
الانضمام:
- آر بي 45 جي-ذات حواف 16 وفقا لـ إن 1092-2
- 45 روبية ، 45 روبية ذات حواف 40 روبية وفقا لـ 1092-1
التثبيت: على خط أنابيب أفقي ؛ قبل الصمام ، من الضروري تثبيت مرشح ، فاصل مع تصريف المكثفات
من بين المزايا الرئيسية لصمامات تخفيض ضغط أدسا ، تجدر الإشارة إلى أنه يتم استخدام منفاخ متين مصمم خصيصا في التصميم ، مما يزيل التسرب على طول القضيب ويقلل من الاحتكاك عند تحريك القضيب. يوجد أيضا غشاء قابل للاستبدال (محرك). يتم تركيب صمامات تخفيض الضغط (منظمات الضغط "بعد أنفسهم") على خط أنابيب أفقي ، بالإضافة إلى ذلك ، قبل صمام أدكا ، فمن الإلزامي لتثبيت مرشح وفاصل مع تصريف المكثفات.
