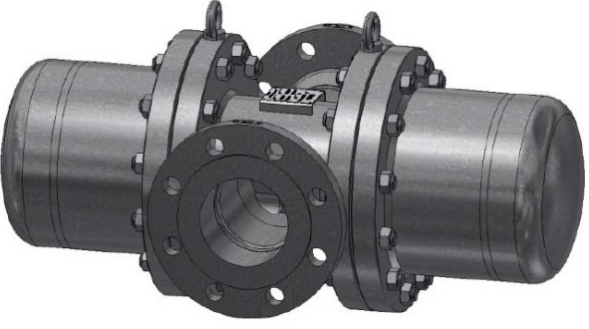

مصيدة بخار عائمة مزدوجة فلت 22 ثانية /تو بي إن 25 من الفولاذ المقاوم للصدأ. شفة الصلب (100 فلت 22 ثانية/تو 21 و /و الفولاذ المقاوم للصدأ الصلب دب=21)

فخ بخار عائم مزدوج فلت 22 إس /تو بي إن 25 ستانلس ستيل

فلت22س/تو-مصيدة المكثفات (مع صمام ثنائي المعدن مدمج لإطلاق الهواء والغازات الأخرى غير القابلة للتكثيف) مصممة لمكثفات الضغط المنخفض والعالي وهي مخصصة للتركيب على معدات التبادل الحراري ، وكذلك لتصريف المكثفات.

التطبيق النموذجي لهذا النوع من مصارف المكثفات هو التثبيت على معدات التبادل الحراري واسطوانات التجفيف والسترات البخارية وغيرها من المعدات.

اتصال: الخيط الداخلي أو الشفاه ، في وضع أفقي أو عمودي.

 المواصفات:

• الصرف المكثف المستمر. يتم تفريغ المكثفات عند درجة حرارة التشبع.
• لا يتأثر بالتغيرات المفاجئة في الأحمال وانخفاض الضغط.
• الإعداد الافتراضي هو التدفق الأفقي من اليمين إلى اليسار فلت 22 (ص-ل)

التسليم ممكن تحت الطلب:

• التثبيت على خط أنابيب أفقي ، اتجاه التدفق من اليسار إلى اليمين (ل-ر)
• التثبيت على خط أنابيب عمودي ، اتجاه التدفق من أعلى إلى أسفل (الخامس)
• Перепад давления: FLT22SS/TW -4,5: 4,5 бар, FLTSS22/TW -10: 10 бар, FLT22SS/TW -14: 14 бар

متوسط: بخار مشبع ومسخن

• القطر الاسمي: دن 80 ، دن 100;
• الضغط الاسمي: 32;
• درجة حرارة التشغيل: + 250 درجة مئوية;
• أنواع الاتصال: الشفاه وفقا ل دين.;

مواصفات المواد

• 1. السكن الفولاذ المقاوم للصدأ. الصلب
• 2. غطاء الفولاذ المقاوم للصدأ. الصلب
• 3. ختم خالية من الاسبستوس
• 4. الفولاذ المقاوم للصدأ إيسي 410 مقعد الجسم
• 5. الفولاذ المقاوم للصدأ إيسي 410 صمام
• 6. رافعة الفولاذ المقاوم للصدأ ايسي 304
• 7. الفولاذ المقاوم للصدأ ايسي 304 تعويم
• 8. صمام الهواء الفولاذ المقاوم للصدأ. الصلب
• 9. الفولاذ المقاوم للصدأ الترباس. الصلب

الأنواع الموجودة:

مع أقصى انخفاض الضغط

• ما يصل إلى 4.5 بار-فلت 22 سس /تو-4.5
• ما يصل إلى 10 بار-فلت 22 سس /تو-10
• ما يصل إلى 14 بار-فلت 22 سس /تو-14
• ما يصل إلى 21 بار-فلت 22 سس /تو-21

الإصدارات الممكنة:

• ه مع سلر (مع المدمج في إبرة
• صمام لإطلاق سدادات البخار)

التثبيت أفقي فقط ، نسبة الهامش الموصى بها: التشغيل المستمر 1.2 - 1.5 ؛ التشغيل الدوري 2

ترتيب مثال: فلت 22 ثانية/تو-10-100 و/و (قطر 100 مم ، اتصال شفة ، ماكس دب-10 بار).
