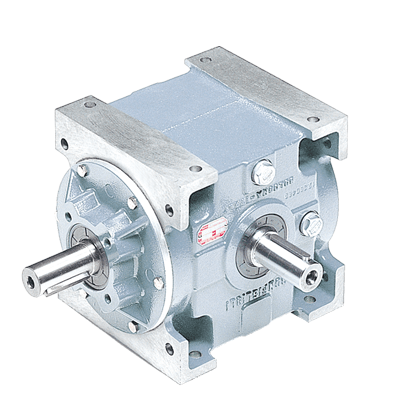

يتم عرض علب التروس الزاوية أحادية المرحلة من سلسلة RAN من بونفيجليولي في أربعة عشر أبعاد ولها ثلاثة أنواع من تصميم المساكن. إنها تعمل على نقل الطاقة في نظام القيادة بزوايا قائمة دون تغيير سرعة الدوران ومع تقليل نطاق صغير من نسب التروس الدقيقة ، وهو حل ممتاز لإنشاء أنظمة متزامنة.
سهلة وعملية التركيب ، كما أنها خالية تماما من الصيانة.
وفقا لميزات التكوين ، يتم تقسيم خطوط التروس المخروطية إلى ثلاث مجموعات فرعية:
RAN 8, RAN 15, RAN 18.14, RAN 20, RAN 20CAVO, RAN 25 - شكل ممدود مع إزالة جميع العقد الثلاثة المتصلة ، وعمود صلب عند المدخل ، وعمود مفرد أو مزدوج عند المخرج;
ركض 24 ، ركض 28 ، ركض 38 ، ركض 48 - تصميم مكعب مدمج ، عمود صلب عند المدخل ، عمود مفرد أو مزدوج عند المخرج;
ركض 1 ، ركض 2 ، ركض 2 ص - إطار مستطيل مسطح ، عمود صلب مفرد أو مزدوج عند المدخل ، مجوف عند المخرج.
الخصائص التقنية لمخفضات زاوية بونفيجليولي من سلسلة RAN
- نسبة التروس: 1,0 - 7,7;
- عزم الدوران الاسمي: 2-3000 نانومتر;
- عدد الخطوات: 1;
- السرعة (عند المدخل): 500-1400 دورة في الدقيقة;
- تصاعد التصميم: باء 3 ، الاختلافات عند الطلب.
الأحجام القياسية من علب التروس بونفيجليولي من سلسلة RAN
نوع علبة التروس | النسبة التحويلات | الإسمي. لحظة ، نانومتر |
RAN 8 | 1 - 2 | 2,0 - 2,8 |
ركض 15 | 1 - 2 | 6,0 - 13 |
ركض 18.14 | 1 - 2 | 12 - 22 |
ركض 20 | 1 | 28 - 37 |
RAN 20كافو | 1 | 28 - 37 |
ركض 20 | 2 | 20 - 25 |
RAN 25 | 1 - 2 | 34 - 54 |
RAN 24 | 1 - 3 | 80 - 120 |
RAN 28 | 1 - 7,7 | 100 - 190 |
RAN 38 | 1 - 7,7 | 200 - 380 |
RAN 48 | 1 - 7,7 | 380 - 700 |
RAN 1 | 3 | 1350 |
RAN 2 | 3 | 3000 |
RAN 2ص | 3 | 3000 |
يمكنك شراء بونفيجليولي زاوية المخفضات من سلسلة RAN ، ومعرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
