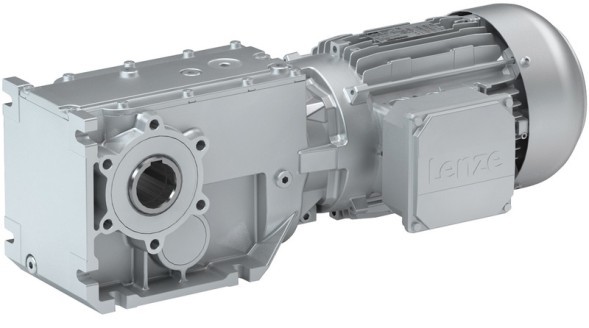

المحركات والعتاد الزاوي شيلكه سلسلة جي 500-بي لديهم التروس المخروطية, تصميم من مرحلتين أو ثلاث مراحل، تصميم مضغوط. وهي تتميز بمستويات عالية من عزم الدوران ، ودقة عالية فيما يتعلق بتأثير الحمل الشعاعي ، وانخفاض رد الفعل العكسي للهيكل وضبط الملعب. يضمن التكامل من خلال الفلنجات والأعمدة الموحدة سهولة التشغيل ، ويمكن توفير مجموعة متنوعة من الخيارات عند الطلب لتكييف وتوسيع العرض الأساسي.
يتم تمثيل محركات التروس في السلسلة بمجموعات من وحدة النقل مع أنواع مختلفة من المحركات الكهربائية ثلاثية الطور محرك لينز الذكي م 300 (1.75 نانومتر و 5 نانومتر) ، محركات معايير كفاءة الطاقة أي1, أي2 و أي3 (0.06 - 55 كيلو واط) ، مع مف محسن العاكس (0.55-22 كيلو واط) أو مع محركات مؤازرة غير متزامنة/متزامنة (0.25 - 38.4 كيلو واط).
الخصائص التقنية لمحركات التروس المخروطية من لينزي جي 500-بي
- تصنيف عزم الدوران: 45-20000 نانومتر;
- نسبة التروس: 4 - 360;
- عدد الخطوات: 2, 3;
- السرعة القصوى: تصل إلى 4000 دورة في الدقيقة;
- درجة حماية السكن (المحرك): آي بي 54 ، آي بي 55 ، آي بي 65;
- درجة الحماية: بدون تهوية جي 500-بي 45 ... ب 240 ، تهوية ز 500-ب 450 ... B20000;
- نطاق درجة حرارة التشغيل: -20 .. C 40 ج.
الأحجام القياسية الإجمالية لمحركات تروس لينز جي 500-بي
| نوع علبة التروس | لحظة, شمال البحر الأبيض المتوسط | كوف-تي التخفيضات | الجوف شافت, مم | صلب رمح ، مم | الحرارية- انكماش القرص ، مم | شفة, مم |
| جي 500-بي 45 | 45 | 5 - 60 | 18 /20 | 20 * 40 | 20 | 110 /120 |
| جي 500-بي 110 | 110 | 5 - 100 | 20 /25 | 20 * 40 | 20 | 120 /160 |
| جي 500-بي 240 | 240 | 4 - 360 | 30 /35 | 30 * 60 | 30 /35 | 160 /200 |
| جي 500-بي 450 | 450 | 5 - 250 | 35 /40 | 30 * 60 | 35 | 200 |
| جي 500-بي 600 | 600 | 5 - 250 | 40 /45 | 40 * 80 | 40 | 200 /250 |
| جي 500-بي 820 | 820 | 5 - 250 | 40 /45 | 40 * 80 | 40 | 200 /250 |
| جي 500-بي 1500 | 1500 | 7 - 250 | 50 /55 | 50 * 100 | 50 | 250 /300 |
| جي 500-بي 2700 | 2700 | 7 - 260 | 60 /70 | 60 * 120 | 65 | 350 |
| جي 500-بي 4300 | 4300 | 5 - 260 | 70 /80 | 70 * 140 | 75 /80 | 400 /450 |
| جي 500-بي 8000 | 8000 | 7 - 240 | 90 | 90 * 170 | 95 | 450 |
| جي 500-بي 13000 | 13000 | 7 - 220 | 100 | 110 س 210 | 105 | 550 |
| جي 500-بي 20000 | 20000 | 12 - 200 | 120 | 120 * 210 | 125 | 660 |
يمكنك شراء لينز جي 500 - بي سلسلة المخروطية الزاوي والعتاد المحركات ، ومعرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
