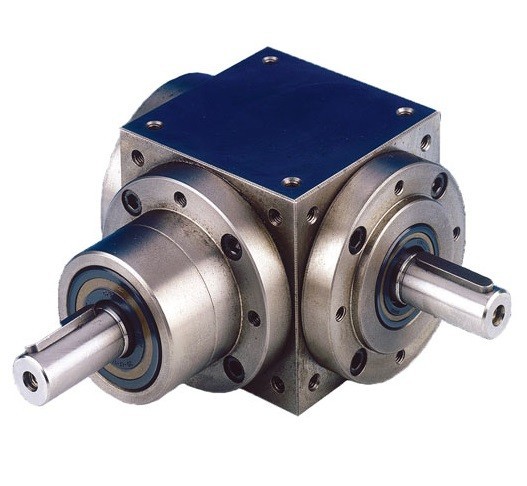

الزاوي مرحلة واحدة شطبة علب التروس ومضاعفات سلسلة Z من الشركة ستم هذه هي عمليات نقل عالية الجودة وموثوقة لمختلف التطبيقات وأنماط التشغيل. مجموعة واسعة من معلمات التشغيل ، ونطاق نموذجي من ثمانية أبعاد ، وعدد كبير من الخيارات الممكنة لتكوين المدخلات والمخرجات لتركيب معدات الرقيق والماجستير (حتى ست وحدات).
علبة التروس مصنوعة من الحديد الزهر ولها هيكل موغوليت ، تصميم مضغوط على شكل مكعب. يتم تثبيت التروس مع قابض تكنولوجيا جليسون.
هذه السلسلة متوفرة في إصدارات دوونشيفت في نماذج أ-أس-أد-أب-ج-در-ب-بد-بس-أه-ب و أوبشيفت فأس-دكس.
الخصائص التقنية من علب التروس شطبة ومضاعفات سلسلة ستم ض
- عزم الدوران: 7.5-2301 نانومتر (علب التروس), 10-1550 نانومتر (مضاعفات);
- نسبة الإرسال: 1-5 (علب التروس) ، 1.5-2 (مضاعفات);
- نطاق سرعة الإدخال: 500-2800 دورة في الدقيقة (علب التروس) ، 500-1400 دورة في الدقيقة (مضاعفات);
- نطاق سرعة الإخراج: 100 - 2800 دورة في الدقيقة, (علب التروس) ، 750 - 2800 دورة في الدقيقة (مضاعفات);
- عدد التروس: 1;
- تصاعد التصميم: في ب 5 ، إم ب 14;
- نطاق درجة حرارة التشغيل: -10 ... 60 C ج.
المعلمات من الأحجام القياسية من ستم سلسلة ض علب التروس شطبة (أ-أس-أد-أب-ج-در-ب-بد-بس-أه-ب)
النوع علب التروس | النسبة التحويلات | لحظة ، نانومتر | السلطة, كيلوواط | السرعة, دورة في الدقيقة |
من أصل 12 | 1 - 3 | 7,5 - 18,7 | 0,20 - 4,0 | 167 - 2800 |
من أصل 19 | 1 - 5 | 28 - 76 | 0,33 - 21 | 100 - 2800 |
من 24 | 1 - 5 | 45 - 90 | 0,71 - 23 | 100 - 2800 |
من 32 | 1 - 5 | 75 - 203 | 0,93 - 54 | 100 - 2800 |
من 38 | 1 - 5 | 192 - 476 | 2,5 - 115 | 100 - 2800 |
من 42 | 1 - 5 | 211 - 494 | 2,5 - 135 | 100 - 2800 |
من 55 | 1 - 5 | 481 - 1123 | 6,8 - 153 | 100 - 1400 |
من 75 | 1 - 5 | 1278 - 2301 | 14,8 - 325 | 100 - 1400 |
المعلمات من الأحجام القياسية من ستم سلسلة ض مضاعفات مخروطية (فأس-دكس)
النوع علب التروس | النسبة التحويلات | لحظة ، نانومتر | السلطة, كيلوواط | السرعة, دورة في الدقيقة |
من أصل 12 | 2 | 7,5 - 9,4 | 1,0 - 2,3 | 1000 - 2800 |
من أصل 19 | 1,5 - 2 | 25 - 30 | 2,1 - 8,8 | 750 - 2800 |
من 24 | 1,5 - 2 | 36 - 43 | 3,5 - 11,2 | 750 - 2800 |
من 32 | 1,5 - 2 | 70 - 89 | 7,3 - 22 | 750 - 2800 |
من 38 | 1,5 - 2 | 134 - 198 | 15,6 - 43 | 750 - 2800 |
من 42 | 1,5 - 2 | 158 - 224 | 18,4 - 49 | 750 - 2800 |
من 55 | 1,5 - 2 | 353 - 562 | 41 - 122 | 750 - 2800 |
من 75 | 1,5 - 2 | 862 - 944 | 78 - 266 | 750 - 2800 |
يمكنك شراء علب التروس شطبة ومضاعفات سلسلة ستم ض ، ومعرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
