يتكون صمام أخذ العينات المعقم من كيوفيت من ثلاثة أجزاء-جسم الصمام ورأس الصمام والحجاب الحاجز. يعمل الغشاء المطاطي الموجود على جذع رأس الصمام كحشية مرنة. جسم الصمام ورؤوس الصمامات قابلة للتبديل. الصمامات متوفرة في حجمين قياسيين:
- صمام م 4 للمنتجات ذات اللزوجة المنخفضة ، مثل البيرة أو الماء أو النبيذ أو الحليب.
- صمام دبليو 25 مخصص للمنتجات ذات اللزوجة العالية جدا من 0-250000 باسكال ، على سبيل المثال ، مثل الشراب والسليلوز والزيت. يتوفر صمام دبليو 25 المجهز بميكروبورتس لأخذ العينات باستخدام إبرة حقنة.
مبدأ العملية.
تم تصميم صمام كيوفيت لأخذ العينات مع تعقيم الصمام قبل وبعد كل عينة.
الصمام مفتوح. أخذ العينات
يتم فتح الصمام عن طريق تدوير المقبض (صمام قابل للتعديل) أو بالضغط على الرافعة (صمام ثنائي الموضع). في هذه الحالة ، يتحرك الجذع مع الغشاء بعيدا عن المقعد ، ويفتح القناة.
الصمام مغلق. التعقيم
يتم إغلاق الصمام بترتيب عكسي باستخدام زنبرك الإرجاع المدمج. هذا يفتح قناة بين التركيبات ، حيث يمكن توفير وسيط تعقيم. في حالة التعقيم بالبخار ، يوصى بتركيب صمام أمان إضافي عند مخرج صمام أخذ العينات.

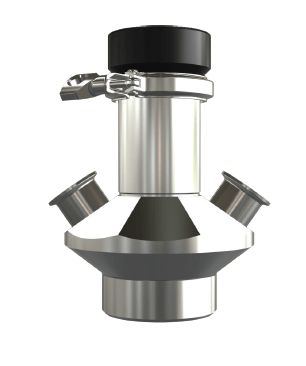

تتوفر عدة أنواع من جسم الصمام: لحام إلى حاوية ، لحام إلى أنبوب ، مع اتصال المشبك أو مع اتصال المناسب.
العلب صمام
نوع تي: لحام إلى حاوية
نوع ف: لحام إلى الأنابيب.
النوع ج: مع اتصال المشبك.
نوع الصورة: مع اتصال المناسب.
رؤساء صمام:
النوع ح: بمقبض دوار.
النوع ك: مع سدادة قابلة للإزالة.
نوع س: مع رافعة.
نوع ن: مع محرك هوائي.
يمكن توفير الرافعة في تصميم يلبي المتطلبات
المعيار 3 أ (مع وضع العلامات المناسبة).
المواصفات الفنية
أقصى ضغط تشغيل على المقعد (صمام مغلق): 1000 كيلو باسكال (10 بار).
أقصى ضغط عمل في الرأس (صمام مفتوح) المطاط: 500 كيلو باسكال (5 بار) ، الفولاذ المقاوم للصدأ. الصلب: 1000 كيلو باسكال (10 بار).
