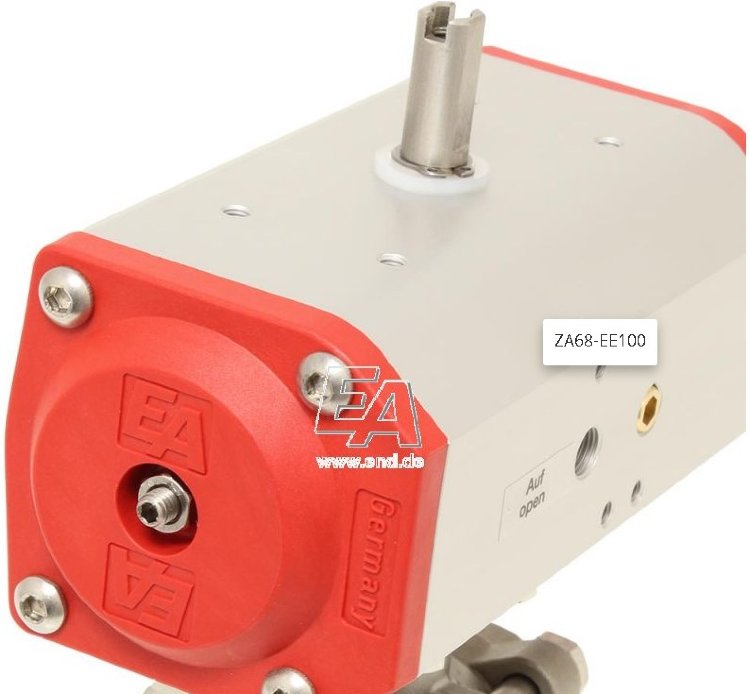

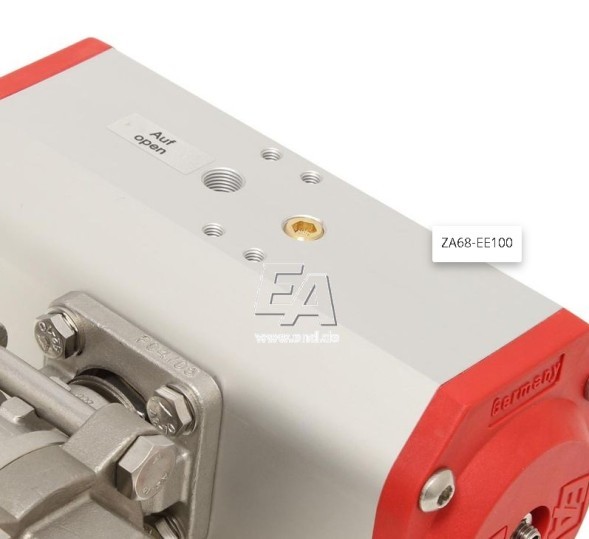

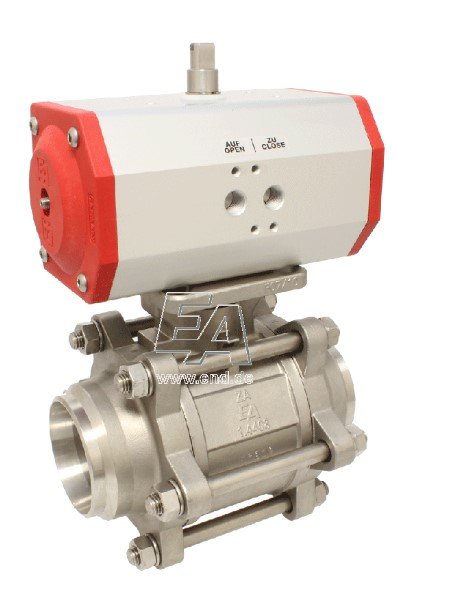

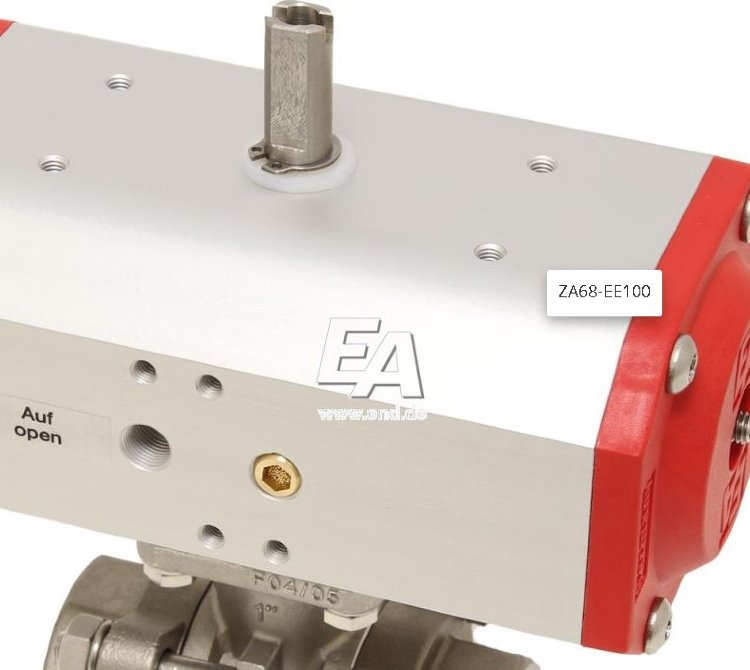

زا 68-إي 100 الكرة صمام-زا ، د 65-لحام ، مع محرك كهربائي إي 100 ، الفولاذ المقاوم للصدأ.الصلب /بتف-فكم ، مع عودة الربيع
المادة 68-100
صمام كروي من الفولاذ المقاوم للصدأ ثنائي الاتجاه لإغلاق الوسائط الغازية والسائلة المحايدة. يتكون السكن من هيكل مثبت بثلاثة مكونات مع ممر أسطواني كامل. نظرا لختم المغزل متعدد المكونات ذاتي التنظيم ، لا يتطلب الصمام الكروي صيانة. يتم ختمها وفقا ل أد-ميركبلات أ 4 ، لديه شهادة السلامة من الحرائق وجهاز الاستاتيكيه. الموافقة على تا لوفت قيد الإعداد.
لوحة شفة وفقا إسو 5211 يوفر تصميم مباشر من المحرك الدوارة الهوائية ، مما أدى إلى وحدة مدمجة للغاية وظيفية. نظرا لمبدأ المكبس المزدوج للمحرك الدوار ، تنتقل قوة المكابس التي تدور في اتجاهين متعاكسين إلى الترس المشترك من خلال رفين متصلين بشكل صارم بالمكابس. يوفر هذا المبدأ منحنى عزم الدوران الخطي طوال الشوط بأكمله.
وظيفة التحكم في مجموعة مشغل الصمام الكروي هذه تعمل بضعف هوائي. يمكن العثور على معلومات إضافية على بوابتنا الفنية. يتم تجميع محرك الأقراص بالكامل في تجميعنا ، وتكوينه وإخضاعه للاختبار الوظيفي قبل التسليم.
السمات المميزة:
لوحة شفة لمحرك مباشر مع دائرة مزدوجة
تصميم موحد بسيط أو تركيب وتوصيل أجهزة الإشارات والتحكم وفقا ل إن 12116 (إيزو 5211)
الجذعية التعبئة مع الينابيع القرص وقفل لوحة ، صيانة خالية
أجزاء الإسكان مع توسيط الأخدود والربيع لتجميع سهل ودقيق (على سبيل المثال بعد اللحام)
بالنسبة لدرجات حرارة التشغيل التي تزيد عن + 80 C درجة مئوية ، يرجى مراعاة مخطط درجة حرارة الضغط في ورقة البيانات.
يتوفر الصمام الكروي في العديد من المتغيرات والتصاميم ويمكن طلبه عبر الإنترنت في متجرنا:
خيط داخلي على كلا الجانبين
ينتهي اللحام على كلا الجانبين
نظام ختم القاعدة
متغير درجة الحرارة مع ثقب معادلة الضغط وأختام ألياف الكربون مثبتة مباشرة أو مثبتة مفاتيح الحد أو صمامات الملف اللولبي
وهناك نسخة خاصة من إتيكس هو متاح أيضا لاستخدام صمام الكرة في أجواء متفجرة وفقا للتوجيه 2014/34 /الاتحاد الأوروبي.
