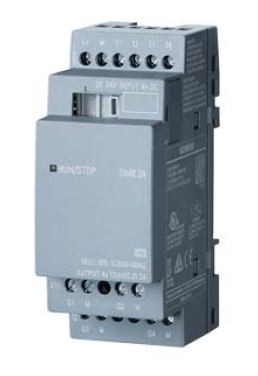

وحدات التحكم المنطقية شعار سيمنز 6 د1055-1 سي بي 00-0 بي 2

وحدات تحكم المنطق سيمنز سلسلة الشعار 6 د1055-1 سب 00-0 با 2, وهي مصنوعة في حالات بلاستيكية مدمجة ، مع الأخذ بعين الاعتبار فئة حماية إب 20. وهي مخصصة للتركيب على قضبان دين الشخصية القياسية أو على سطح مستو عمودي. توجد محطات توصيل دائرة إمداد الطاقة ، وكذلك أجهزة الاستشعار أو أدوات التحكم اليدوية في الجزء العلوي من الهيكل. توجد محطات توصيل المشغلات في الجزء السفلي من السكن. تعتمد مجموعة العناصر الأخرى على نوع وحدة معينة. تقع واجهة الحافلة الداخلية في الجدار الجانبي الأيمن لمبيت كل وحدة. في وقت تسليم الوحدة ، يتم إخفاء واجهة الحافلة الداخلية خلف غطاء بلاستيكي. يتم تثبيت دبابيس خاصة في الجدار الأيمن لمبيت كل وحدة تمدد ، ويوجد شريط تمرير لتحريك موصل الناقل الداخلي إلى موضع العمل على اللوحة الأمامية. يمكن بناء أبسط أجهزة التحكم على أساس وحدة منطقية واحدة. لبناء أجهزة أكثر تعقيدا ، يتم استكمالها بالمجموعة الضرورية من وحدات التوسيع. يتم إجراء تبادل البيانات مع معظم وحدات التوسع عبر الحافلة الداخلية للوحدة المنطقية. لا يمكن إجراء توصيل وحدة التوسيع بالحافلة الداخلية إلا إذا سقطت المسامير في الفتحات الخاصة للوحدة السابقة. يمكن توصيل الوحدات التناظرية والاتصالات بأي نوع من الوحدات. لزيادة الأداء العام لجهاز التحكم ، بعد وحدة المنطق ، يوصى بتثبيت أول منفصلة ، ثم التناظرية ، ثم وحدات توسيع الاتصالات. بالإضافة إلى وحدات التوسيع،يمكن توصيل عرض نص شعار خارجي بالإضافة إلى كل وحدة منطقية! تد لعرض حالة الخطوط ، وكذلك عند تصحيح نظام التحكم أو استكشاف الأخطاء وإصلاحها.
