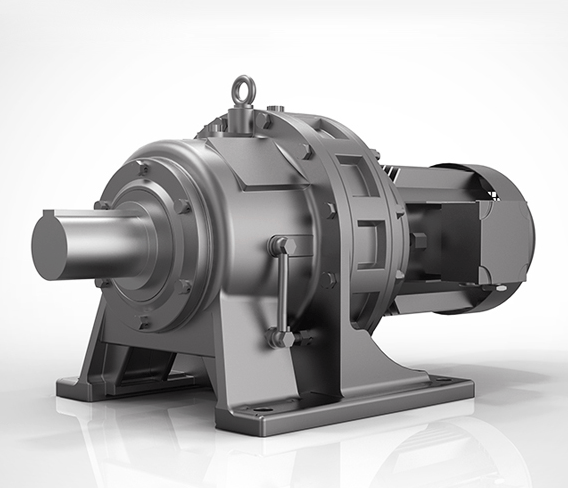

محرك تروس دائري 2 دينار بحريني (12) أنا=17 2.2 كيلو واط
محركات تروس دائرية بد - هذه جودة عالية في التصنيع وسهولة التشغيل.
نماذج:
- BWD1 BWD2 BWD3 BWD4 BWD5 BWD6 BWD7 BWD8 BWD9 BWD10 BWD11 BWD12
معامل السرعات:
9 11 17 23 29 35 43 59 71 87
انتقال دائري (الكواكب الطرفية) يختلف عن الآخرين في أن 67 ٪ من مساحة الأسنان من أقراص سيكلويدال على اتصال في أي وقت من الأوقات. يسمح ذلك لناقل الحركة الدائري بتحمل أعلى أحمال تأثير ، والتي يمكن أن تصل إلى 500 ٪ من عزم الدوران المقدر لعلبة التروس.
أي نوع آخر من ناقل الحركة له معامل تداخل أقل بعشر مرات ، ونتيجة لذلك يركز مصنعو المحركات الصناعية العامة على سعة التحميل الزائد التي لا تزيد عن 200 ٪ من عزم الدوران المقدر.
ميزات علبة التروس الدائرية
- معامل استخراج عالية ومستوى عال من الكفاءة
- إذا تم تجهيز علبة التروس الدائرية بناقل حركة أحادي المرحلة ، يمكن أن يصل معامل العادم إلى 1:87 وستكون الكفاءة أكثر من 90٪. إذا كانت معدات النقل هذه مجهزة بتحكم متعدد المراحل ، فسيكون معامل العادم أعلى.
- هيكل مدمج وصغر الحجم.
- تم تجهيز علبة التروس الدائرية بمبدأ التحكم الكوكبي ، وتقع أعمدة الإدخال والإخراج على نفس المحور ، وبالتالي فإن علبة التروس صغيرة الحجم.
- تشغيل سلس وانخفاض مستوى الضجيج.
- أداء موثوق وعمر خدمة طويل.
- المكونات الرئيسية لعلبة التروس الدائرية مصنوعة من مادة فولاذية مطلية بالكروم عالية الكربون وتتمتع هذه المنتجات بمستوى عال من القوة. علاوة على ذلك ، فإن احتكاك النوع الثاني من بعض ملامسات التروس يجعل علبة التروس متينة.
- يتميز صندوق التروس الدائري بتصميم عقلاني وسهل الصيانة.
محرك ترس دائري
علبة التروس المحورية الدائرية ، التي تعمل على مبدأ محرك كوكبي مع اختلاف صغير في الأسنان ، بالإضافة إلى إشراك دولاب الهواء الدائري ، هي معدات نقل مبتكرة وعلبة تروس محرك تستخدم على نطاق واسع في مجال طباعة المنسوجات ، الصناعات الخفيفة والغذائية ، المعادن ، المناجم ، صناعة البتروكيماويات ، الرفع والنقل ، المعدات الهندسية ، إلخ.
المواصفات
- تصميم معياري للغاية
- تضمن المواد عالية الجودة متانة المنتج
- قوة عالية ، تصميم مضغوط
- الخدمة الطويلة في الحياة
- مستوى ضوضاء منخفض
- كفاءة عالية
- سعة تحميل شعاعية كبيرة
- حمولة محورية تصل إلى 5٪ من حمولة شعاعي
كيف يعمل مخفض التروس الكوكبي?
ينتقل الدوران من المحرك الكهربائي عن طريق ناقل حركة مطوي إلى الأعمدة اللامتراكزة للأقراص الدائرية. اعتمادا على حجم علبة التروس وتصميمها ، قد يكون هناك اثنين أو ثلاثة مهاوي غريب الأطوار.
يتم تثبيت محامل الإبرة على أعمدة غريب الأطوار ، على القفص الخارجي الذي يتم دعم أقراص دائرية. يتم دعم الأقراص الدائرية من خلال محامل التلامس الزاوي الأسطواني على عمود الإدخال وعلى شفة علبة التروس. تؤدي الأقراص الدائرية دورانا معقدا للحركة-الطائرة-متوازيا ودورانا حول محورها. في الوقت نفسه ، يصف السطح المحيطي للأقراص منحنى رياضي – دائري ، حيث جاء الاسم الثاني (الأوروبي) لهذا النوع من علب التروس. عند إجراء مثل هذه الحركة المعقدة ، تدخل المسامير (أسنان الترس الدائري) الفتحات المقابلة في مبيت علبة التروس. يتم إجبار الأعمدة اللامتراكزة التي يتم نسجها بواسطة عمود الإدخال لعلبة التروس حول محورها بسبب الحركة المتوازية للأقراص الدائرية على التحرك على طول دائرة متحدة المركز في الفضاء ، وبالتالي تدوير شفة عمود الإخراج لعلبة التروس.
استخدام علب التروس الكوكبية
عاد المبدأ الذي يعمل عليه صندوق التروس الدائري في بداية القرن الماضي. ومع ذلك ، فإن مستوى التكنولوجيا في ذلك الوقت لم يسمح بتصنيع الأجزاء بالدقة المطلوبة. الآن ، مع الاستفادة الكاملة من قدرات المعدات التكنولوجية الحديثة ، من الممكن تحقيق المزايا الرئيسية التي تميز علبة التروس الدائرية. بالضبط:
- كفاءة عالية ، تصل إلى 90٪. وبالتالي ، انخفاض الاحتكاك وفقدان التدفئة;
- إمكانية تنفيذ كل من نسب التروس المنخفضة جدا والعالية جدا في مرحلة واحدة;
- الحد الأدنى لعدد الخطوات الممكنة ، والذي يستلزم الاكتناز القياسي والحد الأدنى للوزن;
- مستوى ضوضاء منخفض ولحظة منخفضة من القصور الذاتي;
يسمح توزيع الحمل داخل علبة التروس بمقاومة عالية للتآكل والقدرة على تحمل الأحمال الزائدة بخمسة أضعاف مقارنة بعزم الدوران المقدر.
هناك العديد من خيارات التصميم لعلبة التروس الدائرية: يقوم العمود عالي السرعة بتدوير اثنين أو ثلاثة غريب الأطوار ، والتي تقوم بتدوير الأقراص الدائرية على طول السطح الداخلي لمبيت علبة التروس. الاسم الأكثر صحة لأسنان الأقراص الدائرية هو القبعات ، ومن هنا جاء اسمها الثاني-علب التروس الكوكبية.
إذا تحركت الأقراص الدائرية أثناء التدحرج في اتجاه عقارب الساعة داخل مبيت علبة التروس ، فإنها في نفس الوقت تدور ببطء عكس اتجاه عقارب الساعة حول محورها.
ينتقل هذا الدوران إلى عمود إخراج علبة التروس عن طريق دبابيس محرك الأقراص. تعمل أسنان التروس لعلب التروس التقليدية على الانحناء. تعمل عناصر علبة التروس على الضغط ، مما يؤدي إلى هامش أمان أعلى بكثير. بالإضافة إلى ذلك ، فإن تكوين الأقراص الدائرية والسطح الداخلي لحلقة التروس الثابتة يضمن الاتصال المتزامن لما يصل إلى 66 ٪ من الأسنان في أي وقت. هذه الحقيقة تؤدي إلى مقاومة عالية للصدمات الزائدة التي تصل إلى 500 ٪ من الاسمية
