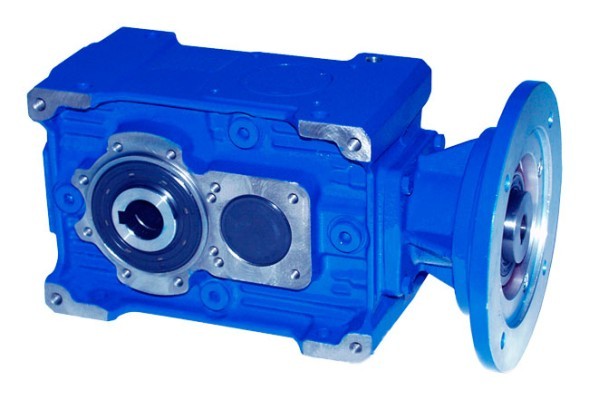

علب التروس المخروطية الزاوية سلسلة رسو 700 (توجد محاور في نفس الطائرة) و ركسف 700 (محاور في الطائرات عمودي) من الشركة ستم هذه هي عمليات نقل ميكانيكية عالية التقنية وموثوقة لمجموعة واسعة من المهام الصناعية. يتم تمثيل نطاق النموذج الذي يتكون من خمسة أبعاد شاملة بإصدارات من مرحلة واحدة أو مرحلتين أو ثلاث مراحل ، ومجموعة واسعة من معلمات التشغيل المتاحة.
يتكون الجسم المتآلف من الحديد الزهر (لجميع الأحجام) ، وبسبب عدم وجود أجزاء مكونة ، لديه صلابة عالية بدلا من الأحمال العالية. تم تصميم الهيكل الداخلي لعلبة التروس بطريقة تعمل على تحسين دوران مواد التشحيم وتقليل الضوضاء وضمان إحكام الهيكل.
يمكن تجهيز علب التروس من هذه السلسلة بخيارات اتصال متنوعة للتكامل السهل والأمثل في نظام محرك الأقراص لمختلف الملفات الشخصية.
الخصائص التقنية من مخروطي أسطواني علب التروس ستم سلسلة رسو /ركسف 700
- عزم الدوران: 210.6-5075 نانومتر;
- نسبة الإرسال: 5,2 - 578,3;
- نطاق سرعة الإدخال: 500-2850 دورة في الدقيقة;
- نطاق سرعة الإخراج: 0.9-553.3 دورة في الدقيقة;
- عدد التروس: 1, 2;
- تصاعد التصميم: في ب 5 ، في ب 14;
- نطاق درجة حرارة التشغيل: -20 ... 110 C ج.
معلمات الأحجام القياسية من علب التروس ستم من رسب 700 سلسلة
النوع علب التروس | النسبة التحويلات | لحظة ، نانومتر | السلطة, كيلوواط | السرعة, دورة في الدقيقة |
مرحلة واحدة | ||||
آر إكس أو 1 /آر إكس في 1-704 | 9,2 - 63,5 | 210,6 - 253,8 | 0,2 - 7,0 | 7,9 - 299,8 |
آر إكس أو 1 /آر إكس في 1-708 | 5,2 - 73,2 | 283,9 - 548,1 | 0,4 - 17,3 | 6,8 - 553,3 |
آر إكس أو 1 /آر إكس في 1-712 | 5,2 - 73,2 | 457,9 - 1015,0 | 0,8 - 27,9 | 6,8 - 553,3 |
آر إكس أو 1 /آر إكس في 1-716 | 5,2 - 75,4 | 915,8 - 2030,0 | 1,5 - 55,8 | 6,6 - 553,3 |
آر إكس أو 1 /آر إكس في 1-720 | 7,6 - 72,3 | 3663,2 - 4500,0 | 3,1 - 151,6 | 6,9 - 375,6 |
مرحلتين | ||||
آر إكس أو 2 /آر إكس في 2-708 | 68,5 - 578,3 | 641,1 - 751,1 | 0,1 - 3,0 | 0,9 - 41,6 |
آر إكس أو 2 /آر إكس في 2-712 | 60,8 - 571,0 | 1099 - 1421 | 0,1 - 5,8 | 0,9 - 46,9 |
آر إكس أو 2 /آر إكس في 2-716 | 61,9 - 561,2 | 2198 - 2842 | 0,3 - 11,4 | 0,9 - 46,0 |
آر إكس أو 2 /آر إكس في 2-720 | 46,0 - 569,4 | 3846 - 5075 | 0,5 - 26,8 | 0,9 - 61,9 |
لشراء مخفضات زاوية ومحركات والعتاد من ستم ركسو /ركسف 700 سلسلة ، يمكنك معرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
