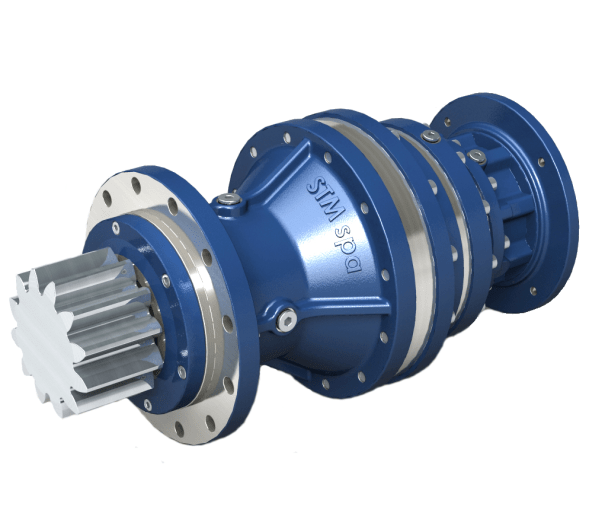

علب التروس الكوكبية سلسلة السابق /الخامس من الشركة ستم وهي مصممة خصيصا لأداء عمليات الدوران والعمل بقيم عزم دوران عالية. نظرا لطبيعة تطبيقها ، فهي تتمتع بأداء عال وقادرة على تحمل الأحمال الشعاعية الكبيرة ، ويتم تمثيل نطاق الطراز بمجموعة واسعة من نسب التروس.
مبيت وفلنجات من الحديد الزهر ، أعمدة فولاذية صلبة ، محامل أسطوانية معززة ، ترس مثبت على العمود أو مدمج في مخرج علبة التروس. موثوقة وسهلة التركيب ، والمبدأ المعياري هو في قلب البناء ، وتتوفر أيضا ملحقات لمعدات إضافية ، بما في ذلك الفرامل الهيدروليكية متعددة الأقراص والتوجه الزاوي.
المناطق الشائعة لتطبيق هذا النوع من وحدات النقل هي معدات الرافعات (الميناء ، البرج ، الجسر ، السفن وأنواع أخرى من الرافعات) ، الناقلات ، محركات توربينات الرياح ، آليات الرفع ، إلخ.
الخصائص التقنية من ستم إكس /الخامس سلسلة علب التروس الدوارة
- عزم الدوران: 682-166772 نانومتر;
- نسبة الإرسال: 12,11 - 2882,86;
- عدد التروس: 2, 3, 4;
- تصاعد التصميم: إم بي 5;
- نطاق درجة حرارة التشغيل: -20 ... 110 C ج.
المعلمات من الأحجام القياسية من ستم سلسلة السابقين /الخامس علب التروس
النوع علب التروس | المعامل- طالب التحويلات | لحظة, شمال البحر الأبيض المتوسط | النوع علب التروس | المعامل- طالب التحويلات | لحظة, شمال البحر الأبيض المتوسط |
مرحلتين | |||||
إكس-102 فولت | 12,11-51,84 | 697-1376 | من-2002-الخامس | 15,84-28,00 | 25371-29329 |
السابق-202-الخامس | 12,11-51,84 | 1307-2560 | السابق-2502-الخامس | 12,69-45,31 | 28385-35412 |
السابق-252 فولت | 12,11-41,54 | 2338-3084 | السابق-2802-الخامس | 12,69-45,31 | 30015-38424 |
السابق-302 فولت | 12,53-54,00 | 2247-3855 | السابق-3002-الخامس | 12,32-42,38 | 37939-44259 |
السابق-352 فولت | 12,53-44,64 | 3138-4433 | السابقين-3502-الخامس | 14,15-53,39 | 34263-51008 |
السابق-402 فولت | 12,53-54,00 | 3138-6030 | السابق-3602-الخامس | 15,04-45,88 | 34366-53833 |
إكس-502-فولت | 12,53-54,00 | 4120-7531 | السابق-4202 فولت | 15,56-37,38 | 52665-62894 |
إكس-702-فولت | 12,53-30,77 | 7035-8154 | السابق-6002-الخامس | 15,56-37,38 | 72852-87105 |
السابق-802 فولت | 12,60-54,38 | 6384-10277 | السابق-6502-الخامس | 15,16-37,50 | 72852-87192 |
السابق-902-الخامس | 12,60-54,38 | 9044-13782 | السابق-8002-الخامس | 15,16-37,50 | 89872-106650 |
السابق-952-الخامس | 12,60-44,95 | 9072-14756 | السابق-8502-الخامس | 14,72-35,08 | 89872-106650 |
إكس-1002-الخامس | 12,60-54,38 | 9044-13423 | السابق-10002-الخامس | 14,23-43,05 | 91483-144959 |
السابق-1502-الخامس | 13,39-46,73 | 17701-26700 | السابق-12002-الخامس | 16,91-44,18 | 134762-166772 |
السابق-1802-الخامس | 15,84-39,38 | 18421-28717 |
| ||
ثلاث مراحل | |||||
إكس-103-الخامس | 42,14-373,25 | 687-1359 | من-2003-الخامس | 55,12-161,54 | 25371-29329 |
إكس-203-الخامس | 42,14-373,25 | 1286-2560 | السابق-2503-الخامس | 50,40-339,84 | 29255-35412 |
السابق-253-الخامس | 42,14-299,08 | 2297-3027 | السابق-2803-الخامس | 50,40-339,84 | 29255-37070 |
السابق-303-الخامس | 43,60-388,80 | 2207-3794 | السابق-3003-الخامس | 44,35-317,88 | 36940-42699 |
السابقين-353-الخامس | 43,60-321,41 | 3013-4361 | السابق-3503-الخامس | 50,95-400,40 | 33431-51008 |
السابق-403-الخامس | 43,60-388,80 | 3013-6030 | السابق-3603-الخامس | 54,15-344,11 | 33468-51907 |
إكس-503-الخامس | 43,60-388,80 | 4046-7135 | السابق-4203-الخامس | 56,00-280,38 | 52596-60678 |
إكس-703-الخامس | 43,60-221,54 | 7035-8687 | السابق-6003-الخامس | 56,00-280,38 | 72852-83737 |
السابق-803-الخامس | 43,85-391,50 | 6261-10277 | السابق-6503-الخامس | 53,06-271,88 | 72852-84003 |
السابق-903-الخامس | 43,85-391,50 | 8870-13782 | السابق-8003-الخامس | 53,06-271,88 | 89872-106650 |
السابق-953-الخامس | 43,85-323,64 | 8880-14756 | السابق-8503-الخامس | 51,52-254,31 | 89872-106650 |
إكس-1003-الخامس | 43,85-391,50 | 8870-14756 | السابق-10003-الخامس | 49,82-312,10 | 88627-144959 |
السابق-1503-الخامس | 46,60-336,46 | 17294-26226 | السابق-12003-الخامس | 59,18-320,32 | 134762-166772 |
السابق-1803-الخامس | 55,12-283,50 | 17587-28207 |
| ||
أربع مراحل | |||||
إكس-104-الخامس | 269,63-2687,39 | 682-1338 | من-2004-الخامس | 191,83-1163,08 | 25371-29329 |
السابق-204-الخامس | 220,10-2687,39 | 1279-2560 | السابق-2504-الخامس | 175,39-2446,88 | 28981-35412 |
السابق-254-الخامس | 220,10-2153,35 | 2281-2984 | السابق-2804-الخامس | 175,39-2446,88 | 28981-36361 |
السابقين-304-الخامس | 151,72-2799,36 | 2192-3775 | السابق-3004-الخامس | 175,39-2288,77 | 36580-43120 |
السابق-354 فولت | 151,72 -2314,14 | 3178-4361 | السابقين-3504-الخامس | 177,30-2882,86 | 33130-50751 |
السابق-404-الخامس | 219,42-2799,36 | 4012-6030 | السابقين-3604-الخامس | 222,47-2477,58 | 44948-50805 |
إكس-504-فولت | 151,72-2799,36 | 4019-7426 | السابق-4204-الخامس | 214,32-2018,77 | 52022-59455 |
إكس-704-الخامس | 151,72-1595,08 | 7035-8559 | السابق-6004-الخامس | 194,89-2018,77 | 72852-83413 |
السابق-804-الخامس | 212,31-2818,80 | 6215-10277 | السابق-6504-الخامس | 210,76-2039,06 | 72852-83413 |
السابق-904-الخامس | 179,84-2818,80 | 8805-13289 | السابق-8004-الخامس | 191,00-2039,06 | 89872-106650 |
السابق-954-الخامس | 179,84-2330,21 | 8809-14756 | السابق-8504-الخامس | 185,47-1907,31 | 89872-106650 |
إكس-1004-الخامس | 212,31-2818,80 | 8805-14756 | السابق-10004-الخامس | 179,34-2340,79 | 87551-144959 |
السابق-1504-الخامس | 178,35-2422,52 | 17142-25616 | السابق-12004-الخامس | 213,05-2402,39 | 134762-166772 |
السابق-1804-الخامس | 191,83-2041,20 | 17271-27960 |
|
|
|
يمكنك شراء ستم إكس /الخامس سلسلة علب التروس الدوارة ، ومعرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
