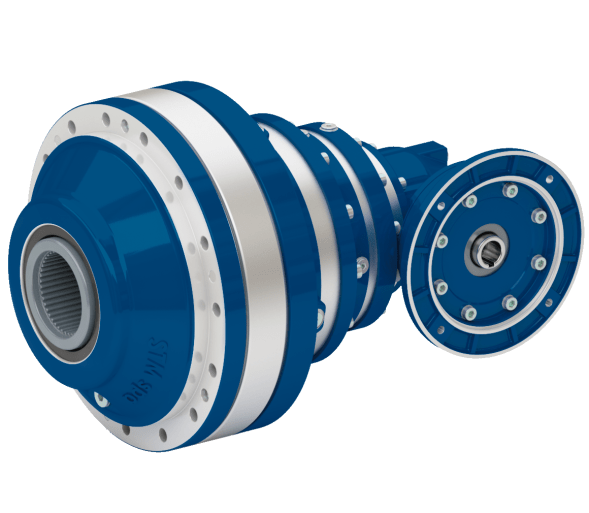

علب التروس الكوكبية الزاوية الصناعية سلسلة إكسب من الشركة ستم هذه هي عمليات نقل ميكانيكية عالية التقنية وقوية مصممة لأداء مجموعة واسعة من العمليات الصناعية ، بما في ذلك تلك ذات الأحمال الثابتة (الثقيلة) وتحت ظروف التشغيل المختلفة. يتم تمثيل نطاق النموذج الذي يتكون من أكثر من ثلاثين بعدا إجماليا بإصدارات من مرحلتين وثلاث وأربع مراحل ، مما يمنح المستهلك خيارا كبيرا من معلمات التشغيل المتاحة.
السكن والشفاه مصنوعة من الحديد الزهر عالية القوة ، وتصميم مضغوط يجمع تماما مع الأداء العالي لهذه السلسلة ، ونظام التركيب لديه اقتراحات شاملة لخلق المنتج النهائي الذي يلبي أي متطلبات التثبيت. تتوفر أيضا قضبان نفاثة (مفردة أو مزدوجة) وأنظمة تبريد لمعدات إضافية.
الخصائص التقنية من ستم إكس سلسلة علب التروس الكوكبية (شطبة والعتاد الإصدار)
- عزم الدوران: 448-335288 نانومتر;
- نسبة الإرسال: 8,85 - 2758,3;
- نطاق سرعة الإدخال: 1400 دورة في الدقيقة;
- نطاق سرعة الإخراج: 0.05-273.72 دورة في الدقيقة;
- عدد التروس: 2, 3, 4;
- تصاعد التصميم: إم بي 5;
- نطاق درجة حرارة التشغيل: -20 ... 110 C ج.
المعلمات من الأحجام القياسية من ستم سلسلة إكسب علب التروس
النوع علب التروس | النسبة التحويلات | لحظة ، نانومتر | السلطة, كيلوواط | السرعة, دورة في الدقيقة |
مرحلتين | ||||
إكس بي-102 | 10,01 - 49,37 | 448 - 876 | 1,45 - 10,81 | 28,36 - 139,86 |
إكس بي-202 | 10,01 - 49,37 | 770 - 1449 | 2,71 - 19,77 | 28,36 - 139,86 |
إكس بي-252 | 10,01 - 39,56 | 876 - 1662 | 4,77 - 26,38 | 35,39 - 139,86 |
إكس بي-302 | 10,35 - 51,43 | 1273 - 2276 | 4,50 - 28,47 | 27,22 - 135,27 |
إكس بي-352 | 10,35 - 42,51 | 873 - 2703 | 4,77 - 28,47 | 32,93 - 135,27 |
إكس بي-502 | 9,11 - 51,67 | 2663 - 4467 | 8,21 - 62,53 | 27,10 - 153,68 |
إكس بي-702 | 9,11 - 36,74 | 3495 - 5146 | 15,16 - 81,79 | 38,11 - 153,68 |
إكسب-802 | 8,85 - 49,94 | 4107 - 5429 | 13,10 - 77,65 | 28,03 - 158,19 |
إكس بي-1002 | 8,85 - 49,94 | 4633 - 7263 | 17,86 - 106,44 | 28,03 - 158,19 |
إكس بي-1502 | 9,41 - 42,92 | 7433 - 9966 | 27,60 - 168,76 | 32,62 - 148,78 |
إكسب-2002 | 11,13 - 36,17 | 5249 - 14322 | 27,59 - 180,61 | 38,71 - 125,79 |
إكس بي-2502 | 9,17 - 43,06 | 9540 - 18014 | 42,43 - 257,97 | 32,51 - 152,67 |
إكس بي-3002 | 8,90 - 40,27 | 8633 - 21734 | 42,44 - 269,79 | 34,77 - 157,30 |
ثلاث مراحل | ||||
إكس بي-103 | 34,82 - 355,47 | 552 - 1160 | 0,25 - 4,20 | 3,94 - 40,21 |
إكس بي-203 | 34,82 - 355,47 | 1033 - 2116 | 0,47 - 8,19 | 3,94 - 40,21 |
إكس بي-253 | 34,82 - 284,84 | 1758 - 2393 | 1,03 - 9,91 | 4,92 - 40,21 |
إكس بي-303 | 36,02 - 370,29 | 1784 - 3123 | 0,78 - 28,47 | 3,78 - 38,87 |
إكس بي-353 | 36,02 - 306,10 | 2406 - 3665 | 1,45 - 10,88 | 4,57 - 38,87 |
إكس بي-403 | 36,02 - 370,29 | 2406 - 4600 | 1,44 - 10,88 | 3,78 - 38,87 |
إكس بي-503 | 36,02 - 370,29 | 3272 - 5680 | 1,44 - 19,92 | 3,78 - 38,87 |
إكس بي-703 | 36,02 - 210,99 | 5305 - 6543 | 4,68 - 26,56 | 6,64 - 38,87 |
إكسب-803 | 36,23 - 372,86 | 5059 - 8448 | 2,21 - 28,66 | 3,75 - 38,64 |
إكس بي-903 | 36,23 - 372,86 | 6375 - 10352 | 3,13 - 28,66 | 3,75 - 38,64 |
إكس بي-953 | 36,23 - 308,23 | 6375 - 10578 | 3,71 - 28,66 | 4,54 - 38,64 |
إكس بي-1003 | 31,87 - 374,58 | 7172 - 12806 | 3,12 - 44,37 | 3,74 - 43,93 |
إكس بي-1503 | 33,87 - 321,92 | 13098 - 18000 | 6,91 - 62,98 | 4,35 - 41,33 |
إكس بي-1803 | 40,07 - 271,25 | 13772 - 19360 | 8,27 - 62,98 | 5,16 - 34,94 |
إكسب-2003 | 40,07 - 192,89 | 12911 - 21630 | 15,27 - 80,62 | 7,26 - 34,94 |
إكس بي-2503 | 32,09 - 312,15 | 15400 - 27789 | 12,03 - 78,17 | 4,49 - 43,63 |
إكس بي-2803 | 32,09 - 312,15 | 20437 - 28614 | 12,03 - 107,16 | 4,49 - 43,63 |
إكس بي-3003 | 31,16 - 291,98 | 20499 - 30376 | 16,21 - 107,16 | 4,79 - 44,93 |
إكس بي-3503 | 35,80 - 367,77 | 23548 - 34192 | 11,97 - 107,15 | 3,81 - 39,11 |
إكس بي-3603 | 38,05 - 316,07 | 26570 - 41280 | 13,69 - 132,02 | 4,43 - 36,79 |
إكس بي-4203 | 39,35 - 257,54 | 30161 - 47814 | 25,87 - 169,93 | 5,44 - 35,58 |
إكسب-6003 | 39,35 - 257,54 | 30161 - 55533 | 27,81 - 169,93 | 5,44 - 35,58 |
إكسب-6503 | 38,34 - 258,33 | 52613 - 68101 | 36,90 - 223,55 | 5,42 - 36,52 |
إكسب-8003 | 38,34 - 258,33 | 55216 - 69301 | 42,73 - 259,83 | 5,42 - 36,52 |
إكسب-8503 | 37,23 - 241,64 | 62072 - 80255 | 42,70 - 271,54 | 5,79 - 37,60 |
إكس بي-10003 | 36,00 - 296,56 | 60019 - 97904 | 38,35 - 271,57 | 4,72 - 38,89 |
أربع مراحل | ||||
إكس بي-104 | 148,43 - 2559,41 | 692 - 1232 | 0,05 - 1,30 | 0,55 - 9,43 |
إكس بي-204 | 148,43 - 2559,41 | 1297 - 2316 | 0,08 - 2,34 | 0,55 - 9,43 |
إكس بي-254 | 148,43 - 2050,81 | 2109 - 2693 | 0,18 - 2,73 | 0,68 - 9,43 |
إكس بي-304 | 147,97 - 2666,06 | 2236 - 3229 | 0,14 - 3,52 | 0,53 - 9,46 |
إكس بي-354 | 153,55 - 2203,94 | 2898 - 3914 | 0,26 - 3,96 | 0,64 - 9,12 |
إكس بي-404 | 181,27 - 2666,06 | 3968 - 5545 | 0,26 - 3,96 | 0,53 - 7,72 |
إكس بي-504 | 125,34 - 2666,06 | 4101 - 6454 | 0,26 - 8,25 | 0,53 - 11,17 |
إكس بي-704 | 125,34 - 1519,12 | 6235 - 7756 | 0,73 - 9,99 | 0,92 - 11,17 |
إكسب-804 | 148,57 - 2684,57 | 6349 - 9579 | 0,39 - 10,00 | 0,52 - 9,42 |
إكس بي-904 | 148,57 - 2684,57 | 8995 - 12688 | 0,56 - 10,96 | 0,52 - 9,42 |
إكس بي-954 | 148,57 - 2219,25 | 8743 - 13181 | 0,66 - 10,96 | 0,63 - 9,42 |
إكس بي-1004 | 148,57 - 2684,57 | 8995 - 13754 | 0,56 - 14,35 | 0,52 - 9,42 |
إكس بي-1504 | 147,35 - 2307,16 | 16638 - 23253 | 1,24 - 20,07 | 0,61 - 9,50 |
إكس بي-1804 | 158,48 - 1944,00 | 16920 - 23658 | 1,45 - 20,06 | 0,72 - 8,83 |
إكسب-2004 | 158,48 - 1107,69 | 21244 - 26251 | 3,49 - 23,87 | 1,26 - 8,83 |
إكس بي-2504 | 144,90 - 2330,36 | 25119 - 33927 | 2,07 - 28,87 | 0,60 - 9,66 |
إكس بي-2804 | 127,48 - 2341,15 | 28999 - 34688 | 2,07 - 41,10 | 0,60 - 10,98 |
إكس بي-3004 | 112,18 - 2189,87 | 30104 - 37870 | 2,76 - 44,70 | 0,64 - 12,48 |
إكس بي-3504 | 163,10 - 2758,30 | 33983 - 40719 | 2,06 - 41,57 | 0,51 - 8,58 |
إكس بي-3604 | 136,97 - 2370,52 | 33228 - 46464 | 2,33 - 53,56 | 0,59 - 10,22 |
إكس بي-4204 | 141,65 - 1931,54 | 50564 - 55480 | 4,33 - 63,43 | 0,72 - 9,88 |
إكسب-6004 | 141,65 - 1931,54 | 53952 - 76504 | 6,11 - 63,43 | 0,72 - 9,88 |
إكسب-6504 | 134,20 - 1872,92 | 63435 - 73456 | 6,34 - 78,73 | 0,75 - 10,43 |
إكسب-8004 | 134,20 - 1872,92 | 75198 - 97713 | 7,82 - 107,92 | 0,75 - 10,43 |
إكسب-8504 | 130,32 - 1751,90 | 84438 - 99031 | 8,28 - 107,91 | 0,80 - 10,74 |
إكس بي-10004 | 126,00 - 2150,06 | 81643 - 126587 | 6,69 - 107,97 | 0,65 - 11,11 |
إكس بي-12004 | 149,70 - 2206,64 | 96995 - 133903 | 10,04 - 107,95 | 0,63 - 9,35 |
إكس بي-15004 | 144,74 - 2708,14 | 93785 - 166798 | 7,69 - 107,97 | 0,52 - 9,67 |
إكس بي-16004 | 159,10 - 1896,42 | 117926 - 179122 | 10,38 - 171,19 | 0,74 - 8,80 |
إكسب-20004 | 160,35 - 1550,00 | 179171 - 211808 | 19,19 - 209,82 | 0,90 - 8,73 |
إكس بي-25004 | 155,04 - 1902,27 | 206647 - 243556 | 18,20 - 261,70 | 0,74 - 9,03 |
إكس بي-26004 | 150,55 - 1779,36 | 204632 - 290078 | 19,24 - 273,58 | 0,79 - 9,30 |
إكس بي-30004 | 155,04 - 1902,27 | 243556 - 335288 | 27,42 - 261,70 | 0,74 - 9,03 |
إكس بي-31004 | 150,55 - 1779,36 | 247222 - 333696 | 29,06 - 273,72 | 0,79 - 9,30 |
يمكنك شراء ستم إكسب سلسلة علب التروس الكواكب الزاوي ، ومعرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
