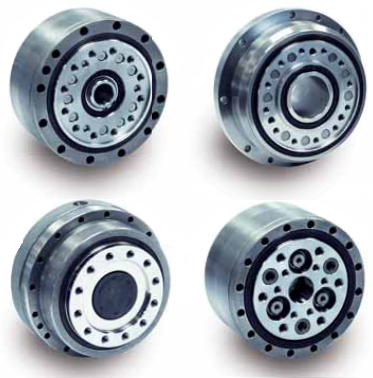

علب التروس لوفتليس سلسلة غرامة سيكلو من عند سوميتومو هذا التروس الكوكبية للتطبيقات التي تتطلب تحديد المواقع الأكثر دقة مع تردد عال من دورات التشغيل. نظرا للميزات الهندسية الفريدة لهذا النوع من وحدات النقل ، فهي قادرة على تحمل مستويات عالية للغاية من الأحمال الزائدة دون فقدان كفاءة وجودة عملية الإنتاج ، والصلابة الالتوائية القصوى والعزم المنخفض من القصور الذاتي.
تصميم مضغوط للغاية مع مجموعة واسعة من نسب وأبعاد التروس ، ومعدلات تخفيض عالية في تكوين واحد أو مرحلتين. علب التروس بأقطار من 115 إلى 570 مم تغطي معلمات التشغيل حتى 30 ، 000 نانومتر (توقف الطوارئ الآمن حتى 60 ، 000 نانومتر). فهي سهلة التركيب والصيانة للغاية ، والسكن له هيكل مغلق ، ولا تتطلب مواد التشحيم الاستبدال طوال فترة خدمتها.
سلسلة أ ، ج ، د هي تروس أحادية المرحلة ، وعلب التروس تي لها مرحلة مزدوجة مع ثلاثة غريب الأطوار ، ويتم تقديم ميزات تصميم مميزة لكل نوع فرعي في الكتالوج المرفق.
المجالات الرئيسية لتطبيق السلسلة هي أنظمة الإنتاج الآلي ، والروبوتات ، والمتلاعبين ، والأدوات الآلية لمختلف الملفات الشخصية ، والمحركات الدوارة وغيرها من مجالات النشاط.
الخصائص التقنية لعلب تروس سوميتومو فاين سيكلو سيكلو سيكلو
- تصنيف عزم الدوران: ما يصل إلى 6140 نانومتر;
- عزم الدوران أثناء التسارع: 355-11000 نانومتر;
- نسبة التروس: 29 - 171;
- عدد الخطوات: 1, 2;
- السرعة القصوى (عند المدخل): 700-5600 دورة في الدقيقة (يعتمد على الحجم والحمل).
الأحجام القياسية لعلب التروس الكوكبية من سوميتومو فاين سيكلو
نوع علبة التروس | لحظة التسارع ، نانومتر | نسبة الإرسال |
السلسلة أ | ||
إف سي-إيه 15 (ز) ، إف 1 سي-إيه 15 (ز), واو-2 جيم-ألف-15 (ز) ، واو-3 جيم-ألف-15 (ز) | 335 | 59 /89 |
إف سي-إيه 25 (ز) ، إف 1 سي-إيه 25 (ز), واو-2 جيم-ألف 25 (ز) ، واو-3 جيم-ألف 25 (ز) | 721 | 29 |
59 /89 /119 | ||
إف سي-إيه 35 (ز) ، إف 1 سي-إيه 35 (ز), واو-2 جيم-ألف 35 (ز) ، واو-3 جيم-ألف 35 (ز) | 1390 | 29 |
59 /89 /119 | ||
إف سي-إيه 45 (ز) ، إف 1 سي-إيه 45 (ز), واو-2 جيم-ألف-45 (ز) ، واو-3 جيم-ألف-45 (ز) | 2910 | 29 |
59 /89 /119 /179 | ||
إف سي-إيه 65 (ز) ، إف 1 سي-إيه 65 (ز), واو-2 جيم-ألف 65 (ز) ، واو-3 جيم-ألف 65 (ز) | 5130 | 29 |
59 /89 /119 /179 | ||
إف سي-إيه 75 (ز) ، إف 1 سي-إيه 75 (ز), واو-2 جيم-ألف-75 (ز) ، واو-3 جيم-ألف-75 (ز) | 7610 | 29 |
59 /89 /119 | ||
السلسلة د | ||
إف 4 سي إف-دي 15 | 417 | 59 /89 |
إف 4 سي إف-دي 25 | 883 | 59 /89 /119 |
إف 4 سي إف-دي 30 | 1226 | 59 /89 /119 |
إف 4 سي إف-دي 35 | 1717 | 59 /89 /119 |
إف 4 سي إف-دي 45 | 3188 | 59 /89 /119 |
السلسلة ج | ||
واو-4 جيم (واو)-جيم-25 | 1030 | 59 /89 /119 |
إف 4 سي (إف)-سي 35 | 1962 | 59 /89 /119 |
إف 2 سي إف-سي 45 | 3188 | 59 /89 /119 |
إف 2 سي إف-سي 55 | 4316 | 59 /89 /119 |
إف 2 سي إف-سي 65 | 6278 | 59 /89 /119 |
تي سلسلة | ||
إف 2 سي (إف)-تي 155 | 417 | 81 /118.5 /141 |
إف 2 سي (إف)-تي 255 | 1030 | 81 /118,5 /141 |
إف 2 سي (إف)-تي 355 | 1960 | 81 /118,5 /141 |
إف 2 سي (إف)-تي 455 | 3190 | 81 /118,5 /141 /171 |
إف 2 سي (إف)-تي 555 | 4910 | 81 /118,5 /141 /171 |
إف 2 سي (إف)-تي 655 | 7850 | 81 /118,5 /141 /171 |
إف 2 سي (إف)-تي 755 | 11000 | 81 /118,5 /141 /171 |
لشراء سوميتومو فاين سيكلو سيكلو سيكلويدال (علب التروس الكوكبية) علب التروس ، يمكنك معرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
