الهزاز وسادة الهزاز مكتب الإدارة والميزانية بم

وصف

صفات

التعليقات

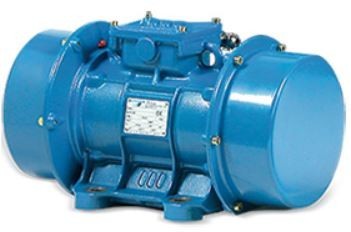

سلسلة الهزاز الصناعي بي إم من الشركة مكتب الإدارة والميزانية إنها محركات كهربائية ثلاثية الطور مع أحمال غريب الأطوار مثبتة على طرفي العمود ، بسبب الدوران الذي يتم إنشاء اهتزازات دائرية. يتم ضبط شدة التأثير من الصفر إلى المستوى الأقصى عن طريق تغيير نسبة الوزن ، ويتكون نطاق النموذج من 2-, 4-, 6-, 8- والإصدارات 10 القطب من التنفيذ. إنها مناسبة للتشغيل المستمر بكفاءة كاملة ، للتشغيل كجزء من محرك يتم التحكم فيه بالتردد.

يتم حماية محركات الاهتزاز من هذه السلسلة بشكل موثوق من البقع والغبار الذي يدخل الجهاز. هيكل لديه قوة ميكانيكية عالية ، ويتكون الجسم من الحديد الزهر أو الألومنيوم (لأحجام صغيرة) ، وحدات الدعم المقوى ، رمح تصلب مصنوعة من سبائك الصلب نيكرمو. بنيت بتك نوع الثرمستورات في لحماية ضد ارتفاع درجة الحرارة. عند الطلب ، يمكن تغيير المعدات واستكمالها بأغطية من الفولاذ المقاوم للصدأ وعناصر تسخين مضادة للتكثيف وتصميم تركيب خاص.

يمكن تعديل نطاق الطراز بأكمله إلى إصدار بي إم-إيه للاستخدام في الأجواء المتفجرة وفقا لأتيكس للمناطق 2 (الغاز) أو 22 (الغبار).

الخصائص التقنية من أومب بم سلسلة لوحة الهزاز

قوة الطرد المركزي (القيادة) : 140-225840 ن;
لحظة ثابتة: 6.57-29115 كجم;
استهلاك الطاقة: 0.075-18.7 كيلو واط;
التصنيف الحالي: 0.16-30.1 أ;
امدادات التيار الكهربائي: 220 - 230 /380 - 400 /660 - 690 ب (قيم أخرى عند الطلب);
سرعة الدوران: 600 /750 /1000 /1500 /3000 دورة في الدقيقة;
درجة حماية القضية: آي بي 65 ، آي بي 66 ، آي بي 67;
فئة العزل: واو (عند الطلب حاء);
نطاق درجة حرارة التشغيل: -20 ... + 40 C ج.

الأحجام القياسية من أومب سلسلة بم موتور الهزاز (2-القطب الإصدار ، 3000 دورة في الدقيقة)

النوع محركات الاهتزاز	الطرد المركزي السلطة ، ن	ثابت لحظة ، كغم	مستهلك الطاقة ، كيلوواط	الحالي ، أ
بي إم 60/3	650	6,57	0,10	0,18
بي إم 95/3	910	9,20	0,10	0,18
بي إم 65/3	650	6,57	0,15	0,30
بي إم 130/3	1230	12,4	0,18	0,35
بي إم 200/3	1830	18,6	0,18	0,35
بي إم 300/3	3040	30,8	0,27	0,58
بي إم 450/3	4560	46,2	0,35	0,70
بي إم 650/3	6550	66,4	0,50	0,98
بي إم 650/3-الخامس	6550	66,4	0,50	0,98
بي إم 850/3	8430	85,4	0,60	1,0
بي إم 1100/3	10300	104,4	0,72	1,2
بي إم 1400/3	12800	129,8	1,3	2,1
بي إم 1400/3-يو	12800	129,8	1,3	2,1
بي إم 1600/3	15800	160	1,5	2,4
بي إم 2000/3	19600	199	2,0	3,3
بي إم 2500/3	24500	248	2,3	3,8
بي إم 3300/3	32400	328	3,8	6,2
بي إم 5200/3	50000	507	5,0	7,5
بي إم 6500/3	61800	626	8,0	13,3
بي إم 9000/3	88000	890	10,0	17,0

الأحجام القياسية من أومب سلسلة بم موتور الهزاز (4-القطب الإصدار ، 1500 دورة في الدقيقة)

النوع محركات الاهتزاز	الطرد المركزي السلطة ، ن	ثابت لحظة ، كغم	مستهلك الطاقة ، كيلوواط	الحالي ، أ
بي إم 25/15	240	9,6	0,075	0,16
بي إم 30/15	300	12,4	0,080	0,20
بي إم 60/15	540	21,7	0,095	0,21
بي إم 90/15	770	31,0	0,095	0,21
بي إم 200/15	2030	82,1	0,180	0,45
بي إم 250/15	2450	99,4	0,180	0,45
بي إم 400/15	3960	160,6	0,310	0,66
بي إم 400/15-الخامس	3960	160,6	0,310	0,66
بي إم 520/15	4910	199	0,340	0,71
بي إم 520/15-الخامس	4910	199	0,340	0,71
بي إم 750/15	6960	282	0,475	0,92
بي إم 1100/15	10800	437	0,600	1,16
بي إم 1500/15	14200	577	0,950	1,5
بي إم 2000/15	20400	826	1,2	2,2
بي إم 2700/15	26700	1082	1,7	3,3
بي إم 3800/15	37500	1521	2,2	4,6
بي إم 5000/15	48900	1983	3,3	5,4
بي إم 7000/15	64900	2632	6,0	10,5
بي إم 7900/15	80200	3252	7,0	11,5
بي إم 8000/15	80200	3252	7,0	11,5
بي إم 9500/15	88400	3583	7,5	12,5
بي إم 11500/15	112100	4542	11,0	19,0

الأحجام القياسية من أومب سلسلة بم موتور الهزاز (6-القطب الإصدار ، 1000 دورة في الدقيقة)

النوع محركات الاهتزاز	الطرد المركزي السلطة ، ن	ثابت لحظة ، كغم	مستهلك الطاقة ، كيلوواط	الحالي ، أ
بي إم 40/10	340	31	0,085	0,35
بي إم 65/10	510	46,2	0,140	0,66
بي إم 110/10	900	82,1	0,140	0,66
بي إم 200/10	770	160,6	0,240	0,53
بي إم 270/10	2180	199	0,260	0,55
بي إم 390/10	3090	282	0,320	0,70
بي إم 490/10	4800	437	0,450	0,95
بي إم 530/10	4800	437	0,450	0,95
بي إم 630/10	6220	567	0,500	1,0
بي إم 650/10	6220	567	0,500	1,0
بي إم 1000/10	9050	826	0,720	1,4
بي إم 1300/10	13240	1208	0,800	1,6
بي إم 1500/10	14560	1328	1,05	2,2
بي إم 1600/10	14870	1356	1,2	2,3
بي إم 2000/10	17850	1629	1,2	2,3
بي إم 2300/10	22000	2007	1,25	2,4
بي إم 3000/10	28450	2594	2,0	4,4
بي إم 5000/10	44830	4088	2,6	5,0
بي إم 5200/10	48820	4452	3,0	6,0
بي إم 7000/10	68430	6240	5,5	9,5
بي إم 8500/10	83880	7650	8,0	14,4
بم 10000/10	94870	8651	8,5	15,0
بي إم 12000/10	117870	10748	9,8	17,0
بي إم 13500/10	131760	12015	10,0	17,2
بم 15000/10	147150	13420	11,5	20,5
بي إم 18000/10	176580	16102	13,0	23,2
بي إم 20000/10	208190	18000	14,5	24,9
بي إم 23000/10	225840	20593	18,7	30,1

الأحجام القياسية من أومب سلسلة بم موتور الهزاز (8-القطب الإصدار ، 750 دورة في الدقيقة)

النوع محركات الاهتزاز	الطرد المركزي السلطة ، ن	ثابت لحظة ، كغم	مستهلك الطاقة ، كيلوواط	الحالي ، أ
بم 25/7 ، 5	140	21,7	0,095	0,21
ب م 60/7 ، 5	510	82,1	0,105	0,30
بم 120/7 ، 5	990	160,6	0,180	0,46
بم 160/7 ، 5	1230	199	0,200	0,50
بم 210/7 ، 5	1740	282	0,240	0,62
بم 300/7،5	2700	437	0,300	0,75
بم 330/7 ، 5	2700	437	0,300	0,75
بم 430/7 ، 5	3490	567	0,320	0,80
بم 450/7 ، 5	3490	567	0,320	0,80
بم 700/7 ، 5	5090	826	0,450	1,3
بم 950/7 ، 5	7450	1208	0,550	1,6
بم 1100/7 ، 5	8180	1328	0,700	1,8
بم 1200/7 ، 5	10100	1629	1,10	2,3
بم 1500/7 ، 5	12400	2007	1,15	2,4
بم 2000/7 ، 5	16000	2594	1,6	4,4
بم 3200/7 ، 5	25200	4088	2,2	5,5
بم 4800/7 ، 5	38500	6240	4,5	9,2
بي إم 5800/7،5	47200	7650	5,5	10,7
بي إم 6700/7 ، 5	53400	8651	6,0	11,5
بم 8300/7 ، 5	66300	10748	7,0	13,6
بم 9300/7 ، 5	74100	12015	7,5	14,7
بم 13000/7 ، 5	110900	18000	9,4	20,0
بم 16000/7 ، 5	132400	21500	10,50	22,3
بم 20500/7, 5	179400	29115	12,85	26,1

الأحجام القياسية من أومب سلسلة بم موتور الهزاز (10-القطب الإصدار ، 600 دورة في الدقيقة)

النوع محركات الاهتزاز	الطرد المركزي السلطة ، ن	ثابت لحظة ، كغم	مستهلك الطاقة ، كيلوواط	الحالي ، أ
بي إم 450/06	4540	1150	0,28	0,85
بي إم 550/06	5420	1375	0,28	0,85
بي إم 650/06	6720	1702	0,32	0,88
بي إم 700/06	6720	1702	0,40	1,00
بي إم 800/06	6720	1702	0,40	1,00
بي إم 1000/06	9930	2516	0,50	1,21
