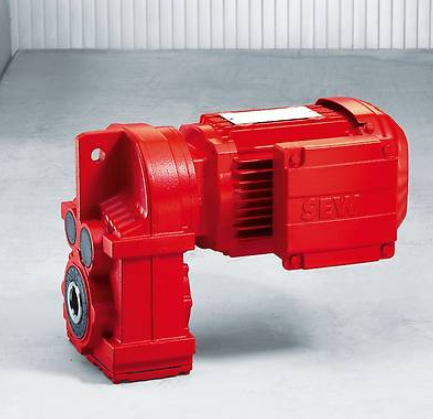

علب تروس أسطوانية بتصميم مسطح من السلسلة F الإنتاج خياطة يورودريف إنها تشكل مجموعة واسعة من وحدات النقل ذات التصميمات المختلفة لمجموعة واسعة من التطبيقات الصناعية. كلهم متحدون بكثافة إمداد طاقة ميكانيكية عالية بأبعاد مدمجة عملية ، ونسبة مثالية للأداء والحجم في فئتها. يتم توفير مجموعة متنوعة من العروض ومرونة التكوين أيضا من خلال التصميم المعياري لعلب التروس والخيارات المتوفرة.
يتضمن نطاق الطرز أحد عشر بعدا لوحدات النقل متعددة المراحل ، بالإضافة إلى التكوين القياسي ، يمكن استكمالها بعناصر إضافية لامتصاص الصدمات ، وأجهزة توصيل مختلفة لتوصيل المحركات ، وأجهزة استشعار لمراقبة حالة الزيت والاهتزاز ، إلخ.
تنقسم السلسلة إلى الأنواع الفرعية التالية من التصميم:
F… - علبة التروس مع رمح الصلبة ، التي شنت على الكفوف.
فا B ب ، فف B ب ، فH ب - مع رمح جوفاء وتصاعد على الكفوف ، مع مفتاح ، اتصال فتحة واقتران ، وفقا لترتيب القائمة.
ففF ، فف, ، فف... ، فف… - التثبيت من خلال شفة كبيرة ، عند المخرج عمود صلب أو مجوف أو مشقوق أو اقتران ، على التوالي.
فا... ، فف... ، ف... ، قدم… - علب التروس مع رمح جوفاء ، مع مفتاح ، اتصال فتحة ، اقتران أو نظام توركلوك ، على التوالي.
فز, ، فز... ، فز… - التثبيت من خلال شفة صغيرة ، في منفذ رمح جوفاء مع مفتاح ، فتحة أو مع اقتران ، على التوالي.
الخصائص التقنية لخياطة يورودريف و سلسلة علب التروس المتوازية
- نسبة التروس: 3.77 - 281.71 (حتى 31434 في مجموعة من الكتل);
- عدد الخطوات: 2, 3;
- أقصى عزم الدوران: 87 - 100300 نانومتر;
- قوة المحرك: 0.12-200 كيلو واط.
المعلمات من الأحجام القياسية من خياطة يورودريف و سلسلة التروس
نوع علبة التروس | معامل التخفيض | ماكس. لحظة ، نانومتر |
اتحاد كرة القدم 27 | 4,16 - 140,74 | 87 - 130 |
فا 37 | 3,77 - 128,51 | 105 - 200 |
فا 47 | 4,99 - 190,76 | 320 - 400 |
فا 57 | 5,18 - 199,70 | 415 - 600 |
فا 67 | 3,97 - 228,99 | 500 - 820 |
اتحاد كرة القدم 77 | 4,28 - 281,71 | 1010 - 1500 |
فا 87 | 4,12 - 270,68 | 1460 - 3000 |
اتحاد كرة القدم 97 | 3,87 - 276,77 | 1800 - 4300 |
فا 107 | 5,03 - 254,40 | 4600 - 7680 |
فا 127 | 4,68 - 170,83 | 6000 - 12000 |
فا157 | 11,92 - 267,43 | 40900 - 100300 |
لشراء علب التروس والمحركات والعتاد مع مهاوي متوازية خياطة يورودريف و سلسلة ، يمكنك معرفة السعر ومزيد من المعلومات حول المنتجات عن طريق الاتصال المتخصصين لدينا.
