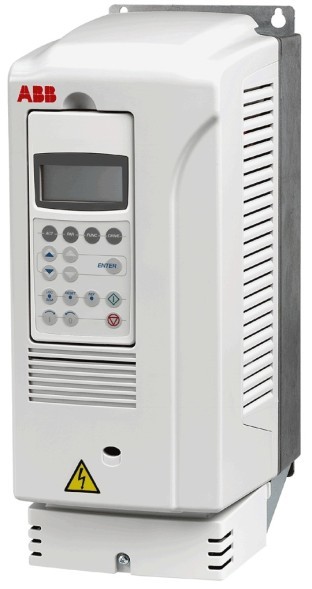

سمة من سمات الأسرة التكييفات 800 هو طريقة التحكم المباشر في عزم الدوران-دتك (التحكم المباشر في عزم الدوران). استخدام مبدأ التحكم دتك يجعل من الممكن لتحقيق أداء السيطرة ممتازة من المحركات الكهربائية غير المتزامنة بسرعات منخفضة ، بما في ذلك في لحظات الحمل بالتناوب على رمح المحرك. في الوقت نفسه ، لا يعد استخدام مستشعر موضع عمود المحرك (المشفر) إلزاميا دائما. إذا كانت متطلبات جودة التنظيم عالية جدا بحيث لا يمكنك الاستغناء عن جهاز استشعار على عمود المحرك ، فإن أس 800 يسمح لك بسهولة وسرعة توصيل المستشعر واستخدام طريقة التحكم دتك في نظام مغلق بواسطة سرعة المحرك.
حل طراز أكس 800 محل محرك أكس 600 ، الذي تم إنتاجه لفترة طويلة وفاز بالاعتراف في العديد من المجالات بسبب موثوقيته وجودته. بالمقارنة مع سابقتها ، أكس 800 هو أكثر إحكاما ، لديها المزيد من قدرات التحكم والاتصالات.
تعديلات محولات التردد أب من سلسلة أس 800
800-01-محركات مثبتة على الحائط (من 0.55 إلى 110 كيلو واط);
800-11-محركات تجديد مثبتة على الحائط (من 5.5 إلى 110 كيلو واط);
مكيفات 800-31-محركات مثبتة على الحائط ذات محتوى متناسق منخفض;
مكيفات 800-02-محركات مثبتة على الأرض (من 45 إلى 560 كيلو واط);
مكيفات 800-07-محركات خزانة (من 45 إلى 2800 كيلو واط) ;
مكيفات 800-17-محركات استرداد من نوع الخزانة;
أكس 800-37-محركات مجلس الوزراء مع محتوى متناسق منخفض ;
الخصائص التقنية لمحرك كهربائي أكس 800
الجهد والطاقة المقننان: 3 أمبير 208-240 فولت ؛ 3 أمبير 380-415 فولت ؛ 3 أمبير 380-500 فولت ؛ 3 أمبير 525-690 فولت;
نطاق تردد الإخراج - 0-300 هرتز;
قوانين التحكم: التحكم المباشر في عزم الدوران (دتك) في الدوائر المفتوحة والمغلقة مع وبدون استشعار ردود الفعل ؛ ش /و وضع دون استشعار ردود الفعل ؛ وضع ناقلات;
تسهل لوحة التحكم البديهية عملية التشغيل;
مرشحات إمك اختياري ، مرشحات جيب ، مرشحات دو /دت ، المدخلات والمخرجات الإختناقات;
أكس 800 محرك كهربائي الإدخال /الإخراج التكوين
- 2 مدخلات تناظرية تفاضلية قابلة للبرمجة (0 (4) -20 مللي أمبير) + 1 مدخلات جهد تفاضلي قابلة للبرمجة (-10 فولت /0 فولت /2 فولت.. + 10 فولت) + 2 مخرجات تناظرية (0 (4) -20 مللي أمبير);
- 6 برمجة المدخلات الرقمية + 1 الرقمية بدء قفل المدخلات;
- 3 مخرجات مرحل قابلة للبرمجة (250 فولت ~ /30 فولت=2 أمبير);
اختياري أكس 800 وحدات محرك كهربائي
وحدات توسيع الإدخال/الإخراج
- رايو - 01-2 المدخلات التناظرية (0 0 (2)...10 فولت ، 0 (4)...20 مللي أمبير أو 0 دولار...2 الخامس);
-رديو – 01-3 المدخلات الرقمية (24-250 فولت=أو 115/230 فولت~) + 2 تتابع المخرجات (التبديل الاتصال 24 فولت أو 115/230 فولت~ ، 2 أ)
ردود الفعل وحدات اتصال الاستشعار
- رتاك - 01-نبض وحدة واجهة التشفير ، قوة الإشارة والجهد العرض للتشفير - 24 أو 15 فولت.
وحدات بروتوكولات الاتصالات الصناعية
PROFIBUS DP, CANopen, DeviceNet , Modbus RTU, Ethernet, ControlNet, INTERBUS-S, LonWorks.
الخصائص المقدرة لمحولات التردد إيه بي بي أكس800-01 في إين=230 فولت | ||||||
نوع المحول | الوضع العادي | الثقيلة | الحجم محرك ، مم | الوزن ، كجم | ||
في ، و | ين ، كيلوواط | هو ، و | بس ، كيلوواط | |||
التكييفات 800-01-0001-2 | 5,1 | 1,1 | 3,4 | 0,55 | 405 /165 /226 | 9 |
التكييفات 800-01-0002-2 | 6,5 | 1,5 | 4,3 | 0,75 | ||
التكييفات 800-01-0003-2 | 8,5 | 1,5 | 5,7 | 1,1 | ||
التكييفات 800-01-0004-2 | 10,9 | 2,2 | 7,5 | 1,5 | ||
التكييفات 800-01-0005-2 | 13,9 | 3 | 9,3 | 2,2 | ||
التكييفات 800-01-0006-2 | 19 | 4 | 14 | 3 | 471 /173 /265 | 14 |
التكييفات 800-01-0009-2 | 25 | 5,5 | 19 | 4 | ||
التكييفات 800-01-0011-2 | 34 | 7,5 | 23 | 5,5 | ||
التكييفات 800-01-0016-2 | 44 | 11 | 32 | 7,5 | 607 /240 /274 | 26 |
التكييفات 800-01-0020-2 | 55 | 15 | 37 | 7,5 | ||
التكييفات 800-01-0025-2 | 72 | 18,5 | 49 | 11 | 739 /265 /286 | 34 |
التكييفات 800-01-0030-2 | 86 | 22 | 60 | 15 | ||
التكييفات 800-01-0040-2 | 103 | 30 | 69 | 18,5 | ||
التكييفات 800-01-0050-2 | 141 | 37 | 97 | 30 | 880 /300 /399 | 67 |
التكييفات 800-01-0060-2 | 166 | 45 | 115 | 30 | ||
التكييفات 800-01-0070-2 | 202 | 55 | 141 | 37 |
الخصائص المقدرة لمحولات التردد إيه بي بي أكس800-01 في إين=400 فولت | ||||||
نوع المحول | الوضع العادي | الثقيلة | الحجم محرك ، مم | الوزن ، كجم | ||
في ، و | ين ، كيلوواط | هو ، و | بس ، كيلوواط | |||
التكييفات 800-01-0003-3 | 5,1 | 1,5 | 3,4 | 1,1 | 405 / 165 /226 | 9 |
التكييفات 800-01-0004-3 | 6,5 | 2,2 | 4,3 | 1,5 | ||
التكييفات 800-01-0005-3 | 8,5 | 3 | 5,7 | 2,2 | ||
التكييفات 800-01-0006-3 | 10,9 | 4 | 7,5 | 3 | ||
التكييفات 800-01-0009-3 | 13,9 | 5,5 | 9,3 | 4 | ||
التكييفات 800-01-0011-3 | 19 | 7,5 | 14 | 5,5 | 471 /173 /265 | 14 |
التكييفات 800-01-0016-3 | 25 | 11 | 19 | 7,5 | ||
التكييفات 800-01-0020-3 | 34 | 15 | 23 | 11 | ||
التكييفات 800-01-0025-3 | 44 | 22 | 32 | 15 | 607 /240 / 274 | 26 |
التكييفات 800-01-0030-3 | 55 | 30 | 37 | 18,5 | ||
التكييفات 800-01-0040-3 | 72 | 37 | 49 | 22 | 739 /265 / 286 | 34 |
التكييفات 800-01-0050-3 | 86 | 45 | 60 | 30 | ||
التكييفات 800-01-0060-3 | 103 | 55 | 69 | 37 | ||
التكييفات 800-01-0070-3 | 141 | 75 | 97 | 45 | 880 /300 / 399 | 67 |
التكييفات 800-01-0100-3 | 166 | 90 | 115 | 55 | ||
التكييفات 800-01-0120-3 | 202 | 110 | 141 | 75 |
الخصائص المقدرة لمحولات التردد إيه بي بي أكس800-01 في إين=500 فولت | ||||||
نوع المحول | الوضع العادي | الثقيلة | الحجم محرك ، مم | الوزن ، كجم | ||
في ، و | ين ، كيلوواط | هو ، و | بس ، كيلوواط | |||
التكييفات 800-01-0004-5 | 4,9 | 2,2 | 3,4 | 1,5 | 405 / 165 /226 | 9 |
التكييفات 800-01-0005-5 | 6,2 | 3 | 4,2 | 2,2 | ||
التكييفات 800-01-0006-5 | 8,1 | 4 | 5,6 | 3 | ||
التكييفات 800-01-0009-5 | 10,5 | 5,5 | 7,5 | 4 | ||
التكييفات 800-01-0011-5 | 13,2 | 7,5 | 9,2 | 5,5 | ||
التكييفات 800-01-0016-5 | 19 | 11 | 13 | 7,5 | 471 /173 /265 | 14 |
التكييفات 800-01-0020-5 | 25 | 15 | 18 | 11 | ||
التكييفات 800-01-0025-5 | 34 | 18,5 | 23 | 15 | ||
التكييفات 800-01-0030-5 | 42 | 22 | 32 | 18,5 | 607 /240 / 274 | 26 |
التكييفات 800-01-0040-5 | 48 | 30 | 36 | 22 | ||
التكييفات 800-01-0050-5 | 65 | 37 | 50 | 30 | 739 /265 / 286 | 34 |
التكييفات 800-01-0060-5 | 79 | 45 | 60 | 37 | ||
التكييفات 800-01-0070-5 | 96 | 55 | 69 | 45 | ||
التكييفات 800-01-0100-5 | 124 | 75 | 88 | 55 | 880 /300 / 399 | 67 |
التكييفات 800-01-0120-5 | 157 | 90 | 113 | 75 | ||
التكييفات 800-01-0140-5 | 180 | 110 | 141 | 90 |
الخصائص المقدرة لمحولات التردد إيه بي بي أكس800-01 في إين=690 فولت | ||||||
نوع المحول | الوضع العادي | الثقيلة | حجم محرك الأقراص ، مم | الوزن ، كجم | ||
في ، و | ين ، كيلوواط | هو ، و | بس ، كيلوواط | |||
التكييفات 800-01-0011-7 | 13 | 11 | 8,5 | 5,5 | 607 /240 /274 | 26 |
التكييفات 800-01-0016-7 | 17 | 15 | 11 | 7,5 | ||
التكييفات 800-01-0020-7 | 22 | 18,5 | 15 | 11 | ||
التكييفات 800-01-0025-7 | 25 | 22 | 19 | 15 | ||
التكييفات 800-01-0030-7 | 33 | 30 | 22 | 18,5 | ||
التكييفات 800-01-0040-7 | 36 | 30 | 27 | 22 | ||
التكييفات 800-01-0050-7 | 51 | 45 | 34 | 30 | 739 /265 /286 | 34 |
التكييفات 800-01-0060-7 | 57 | 55 | 42 | 37 | ||
التكييفات 800-01-0070-7 | 79 | 75 | 54 | 45 | 880 /300 /399 | 67 |
التكييفات 800-01-0100-7 | 93 | 90 | 62 | 55 | ||
التكييفات 800-01-0120-7 | 113 | 110 | 86 | 75 |
الخصائص المقدرة لمحولات التردد إيه بي بي أكس800-11 في إين=230 فولت | ||||||
نوع المحول | الوضع العادي | الثقيلة | الحجم محرك ، مم | الوزن ، كجم | ||
في ، و | ين ، كيلوواط | هو ، و | بس ، كيلوواط | |||
التكييفات 800-11-0011-2 | 34 | 7,5 | 26 | 5,5 | 816 /265 /390 | 62 |
التكييفات 800-11-0016-2 | 47 | 11 | 38 | 7,5 | ||
التكييفات 800-11-0020-2 | 59 | 15 | 45 | 11 | ||
التكييفات 800-11-0025-2 | 75 | 22 | 59 | 15 | ||
التكييفات 800-11-0030-2 | 88 | 22 | 72 | 18,5 | ||
التكييفات 800-11-0040-2 | 120 | 37 | 84 | 22 | 970 /300 /440 | 100 |
التكييفات 800-11-0050-2 | 150 | 45 | 117 | 30 | ||
التكييفات 800-11-0060-2 | 169 | 45 | 132 | 37 |
الخصائص المقدرة لمحولات التردد إيه بي بي أكس800-11 في إين=400 فولت | ||||||
نوع المحول | الوضع العادي | الثقيلة | الحجم محرك ، مم | الوزن ، كجم | ||
في ، و | ين ، كيلوواط | هو ، و | بس ، كيلوواط | |||
التكييفات 800-11-0016-3 | 34 | 15 | 26 | 11 | 816 /265 /390 | 62 |
التكييفات 800-11-0020-3 | 38 | 18,5 | 34 | 15 | ||
التكييفات 800-11-0025-3 | 47 | 22 | 38 | 18,5 | ||
التكييفات 800-11-0030-3 | 59 | 30 | 45 | 22 | ||
التكييفات 800-11-0040-3 | 72 | 37 | 59 | 30 | ||
التكييفات 800-11-0050-3 | 86 | 45 | 65 | 30 | ||
التكييفات 800-11-0060-3 | 120 | 55 | 88 | 45 | 970 /300 /440 | 100 |
التكييفات 800-11-0070-3 | 150 | 75 | 117 | 55 | ||
التكييفات 800-11-0100-3 | 165 | 90 | 132 | 75 |
