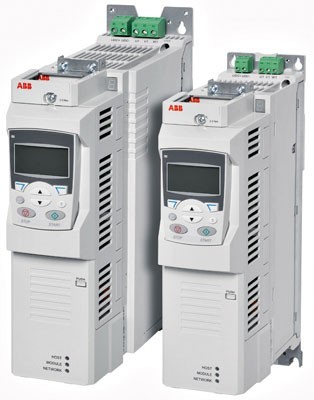

سلسلة محرك التكييفات850 وقد بنيت في مودبوس والاتصالات من محرك إلى محرك ، وظائف السلامة المتكاملة ، فضلا عن تصميم وحدات من محركات الأقراص والبرمجيات.
تم تصميم محركات سلسلة أكس 850 للتطبيقات الصناعية مثل البثق والرافعات والمحرضين والمضخات والمراوح مع المحركات من 1.1 إلى 400 كيلو واط والتوتر من 380 إلى 480 فولت.
يتم دمج وظيفة إيقاف عزم الدوران الآمن في محرك الأقراص ، والذي يحدد عزم الدوران الحالي على عمود المحرك. هذه وظيفة السلامة يتوافق مع متطلبات سيل 3/إيك 61508 ، كات 4 /إن 954-1 و إن إسو 13849-1:بل ه.
وقد وضعت إيه بي بي محرك أكس 850 استنادا إلى وظيفة التحكم في عزم الدوران المتقدمة (دتك). وهي تشمل تحكما دقيقا في السرعة بسرعات قريبة من الصفر بدون مستشعر التغذية المرتدة ، ووضع ضوضاء المحرك المنخفض ، وزيادة تردد الخرج ، والضبط التلقائي للمحرك بدون دوران.
يمكن أيضا تجهيز محركات الأقراص بوحدات إدخال وإخراج إضافية ، مما يجعل التثبيت أسهل ويوفر الوقت عند تثبيت المعدات.
الخصائص المقدرة لمحولات التردد إيه بي بي أكس850-04 في إين=400 فولت | ||||||
نوع المحول | الوضع العادي | الثقيلة | الحجم محرك ، مم | الوزن ، كجم | ||
في ، و | ين ، كيلوواط | هو ، و | بس ، كيلوواط | |||
التكييفات 850-04-03 أ0-5 | 3 | 1.1 | 2.5 | 0.75 | 364 /197 /93 | 3 |
التكييفات 850-04-03 أ6-5 | 3.6 | 1.5 | 3 | 1.1 | ||
التكييفات 850-04-04 أ8-5 | 4.8 | 2.2 | 4 | 1.5 | ||
التكييفات 850-04-06 أ0-5 | 6 | 2.2 | 5 | 2.2 | ||
التكييفات 850-04-08 أ0-5 | 8 | 3 | 6 | 2.2 | ||
التكييفات 850-04-010 أ-5 | 10.5 | 4 | 9 | 4 | 380 /274 /101 | 5 |
التكييفات 850-04-014 أ-5 | 14 | 5.5 | 11 | 5.5 | ||
التكييفات 850-04-018 أ-5 | 18 | 7.5 | 14 | 7.5 | ||
التكييفات 850-04-025 أ-5 | 25 | 11 | 19 | 7.5 | 567 /276 /166 | 16 |
التكييفات 850-04-030 أ-5 | 30 | 15 | 24 | 11 | ||
التكييفات 850-04-035 أ-5 | 35 | 18.5 | 29 | 15 | ||
التكييفات 850-04-044 أ-5 | 44 | 22 | 35 | 18.5 | ||
التكييفات 850-04-050 أ-5 | 50 | 22 | 44 | 22 | ||
التكييفات 850-04-061 أ-5 | 61 | 30 | 52 | 22 | 567 /276 / 221 | 23 |
التكييفات 850-04-078 أ-5 | 78 | 37 | 69 | 37 | ||
التكييفات 850-04-094 أ-5 | 94 | 45 | 75 | 37 | ||
التكييفات 850-04-103 أ-5 | 103 | 55 | 83 | 45 | 602 /354 /276 | 35 |
التكييفات 850-04-144 أ-5 | 144 | 75 | 100 | 55 | ||
التكييفات 850-04-166 أ-5 | 166 | 90 | 115 | 55 | 700 /443 /312
| 67
|
التكييفات 850-04-202 أ-5 | 202 | 110 | 141 | 75 | ||
التكييفات 850-04-225 أ-5 | 225 | 110 | 163 | 90 | ||
التكييفات 850-04-260 أ-5 | 260 | 132 | 215 | 110 | ||
التكييفات 850-04-290 أ-5 | 290 | 160 | 232 | 132 | ||
التكييفات 850-04-430 أ-5 | 430 | 200 | 340 | 160 | 1564 /568 /562 | 205 |
التكييفات 850-04-521 أ-5 | 521 | 250 | 370 | 200 | ||
التكييفات 850-04-602 أ-5 | 602 | 315 | 477 | 250 | ||
التكييفات 850-04-693 أ-5 | 693 | 355 | 590 | 315 | ||
التكييفات 850-04-720 أ-5 | 720 | 400 | 635 | 355 |
الخصائص المقدرة لمحولات التردد إيه بي بي أكس850-04 في إين=500 فولت | ||||||
نوع المحول | الوضع العادي | الثقيلة | الحجم محرك ، مم | الوزن ، كجم | ||
في ، و | ين ، كيلوواط | هو ، و | بس ، كيلوواط | |||
التكييفات 850-04-03 أ0-5 | 3 | 1.5 | 2.5 | 1.1 | 364 /197 /93 | 3 |
التكييفات 850-04-03 أ6-5 | 3.6 | 1.5 | 3 | 1.5 | ||
التكييفات 850-04-04 أ8-5 | 4.8 | 2.2 | 4 | 2.2 | ||
التكييفات 850-04-06 أ0-5 | 6 | 3 | 5 | 2.2 | ||
التكييفات 850-04-08 أ0-5 | 8 | 4 | 6 | 3 | ||
التكييفات 850-04-010 أ-5 | 10.5 | 5.5 | 9 | 4 | 380 /274 /101 | 5 |
التكييفات 850-04-014 أ-5 | 14 | 7.5 | 11 | 5.5 | ||
التكييفات 850-04-018 أ-5 | 18 | 11 | 14 | 7.5 | ||
التكييفات 850-04-025 أ-5 | 25 | 15 | 19 | 11 | 567 /276 /166 | 16 |
التكييفات 850-04-030 أ-5 | 30 | 18.5 | 24 | 15 | ||
التكييفات 850-04-035 أ-5 | 35 | 22 | 29 | 18.5 | ||
التكييفات 850-04-044 أ-5 | 44 | 30 | 35 | 22 | ||
التكييفات 850-04-050 أ-5 | 50 | 30 | 44 | 30 | ||
التكييفات 850-04-061 أ-5 | 61 | 37 | 52 | 30 | 567 /276 / 221 | 23 |
التكييفات 850-04-078 أ-5 | 78 | 45 | 69 | 45 | ||
التكييفات 850-04-094 أ-5 | 94 | 55 | 75 | 45 | ||
التكييفات 850-04-103 أ-5 | 103 | 55 | 83 | 55 | 602 /354 /276 | 35 |
التكييفات 850-04-144 أ-5 | 144 | 90 | 100 | 55 | ||
التكييفات 850-04-166 أ-5 | 166 | 110 | 115 | 75 | 700 /443 /312
| 67
|
التكييفات 850-04-202 أ-5 | 202 | 132 | 141 | 90 | ||
التكييفات 850-04-225 أ-5 | 225 | 132 | 163 | 110 | ||
التكييفات 850-04-260 أ-5 | 260 | 160 | 215 | 132 | ||
التكييفات 850-04-290 أ-5 | 290 | 200 | 232 | 160 | ||
التكييفات 850-04-430 أ-5 | 430 | 250 | 340 | 200 | 1564 /568 /562 | 205 |
التكييفات 850-04-521 أ-5 | 521 | 355 | 370 | 250 | ||
التكييفات 850-04-602 أ-5 | 602 | 400 | 477 | 315 | ||
التكييفات 850-04-693 أ-5 | 693 | 450 | 590 | 400 | ||
التكييفات 850-04-720 أ-5 | 720 | 500 | 635 | 450 |
