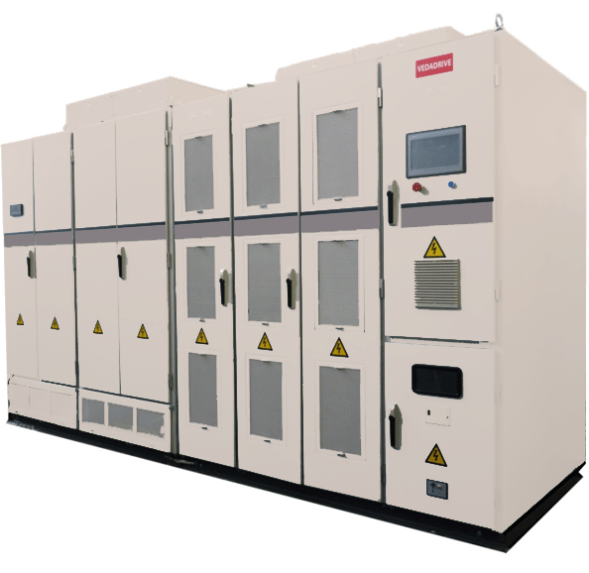

محولات الجهد العالي للأسرة فيدادريف من الشركة دانفوس يتم استخدامها للتحكم في تشغيل المحركات عالية الجهد غير المتزامنة والمتزامنة ، ونطاق الجهد المستخدم هو 6000-11000 كيلو فولت. مؤشرات دقة وأداء ممتازة ، مؤشرات كفاءة تزيد عن 96٪. يتم التحويل الحالي وفقا لمخطط "التناوب - الثابت - بالتناوب" باستخدام خلايا الطاقة المتصلة بالسلسلة. هم ، بدورهم ، لديهم إمدادات محول مستقلة ، والتي تعطي تحول المرحلة. قيم تشويه متناسق منخفضة ، وعزم دوران مرتفع بسرعات منخفضة ، وقدرات استعادة الطاقة.
يتكون الهيكل من قسمين رئيسيين: خزانة محول وخزانة خلية طاقة (تتضمن أيضا وحدة تحكم). واجهة المستخدم في شكل لوحة تعمل باللمس مريحة مع دعم للغة الروسية ، مع مساعدة من المدمج في البرنامج ، يتم رصد حالة محرك الأقراص ، يتم تكوين المعلمات الوظيفية والنظام ، يتم تسجيل الأخطاء ، وحالة خلايا الطاقة وغيرها من الإعدادات. يتم استخدام مجموعة مختارة من أنظمة إزالة الهواء والحرارة السائلة للتبريد.
الخصائص التقنية لمحركات دانفوس فيدادريف الكهربائية
- امدادات التيار الكهربائي: 6000 ، 6600 ، 10000 ، 11000 فولت;
- قوة المحركات الكهربائية: 315-25000 كيلو فولت أمبير;
- الانتاج الحالي: 3.7-2250 أ;
- أساليب الإدارة: عددي أو متجه (حسي وعديم الإحساس)
- تردد الإخراج: 0-120 هرتز;
- الحمولة الزائدة المسموح بها: 120 ٪ لمدة 120 ثانية (عددي) ، حتى 150 ٪ لمدة 60 ثانية (متجه) ، حتى 150 ٪ لمدة 120 ثانية (متجه + استرداد) ، إغلاق فوري عند الوصول إلى 200%;
- فئة حماية الضميمة: إب 30 ، إب 31 ، إب 41 ، إب 42 و إب 54 (حاوية);
- واجهات: RS-485, Modbus RTU, по запросу Profibus DP, DeviceNet, Ethernet IP, Modbus TCP/IP;
- أدوات التصور والتخصيص: شاشة تعمل باللمس سكانها ينالون الجنسية الروسية;
- ميزات ووظائف أخرى: اتصال تسلسلي لخلايا الطاقة بكفاءة تزيد عن 98٪ ، وأقفال كهرومغناطيسية ، و 5 ملفات تعريف بدء ، و 3 ملفات تعريف توقف ، وقياسات في الوقت الفعلي ، وجهاز تحكم بيد ، والتحكم في درجة الحرارة ، وتنظيم الجهد التلقائي ، وتعويض فقدان الطاقة وغيرها.
تكوين مدخلات /مخرجات دانفوس فيدادريف
- التناظرية: 2 المدخلات والمخرجات 4;
- رقمي: 12 مدخلا و 13 مخرجا (تكبير عند الطلب);
- التتابع: 1 خروج;
- اتصال أجهزة استشعار ردود الفعل.
اختياري دانفوس فيدادريف محرك وحدات
- توسيع لوحة الإدخال /الإخراج.
- وحدات بروتوكولات الاتصالات الصناعية.
- مرشحات إضافية مضادة للتدخل.
- تجاوز يدوي أو تلقائي.
- اتصال أجهزة استشعار ردود الفعل.
- الترانزستور الفرامل.
- جهاز استرداد الطاقة.
- محولات الطاقة.
- نظام التشغيل المتعدد وغيرها.
معلمات الأحجام القياسية لمحركات دانفوس فيدادريف الكهربائية
الجهد هو 6000 فولت
نوع محرك الأقراص | السلطة (كامل) ، كيلوواط | السلطة (المحرك) ، كيلوواط | الإسمي. الحالي ، أ |
فد-بي 315 كو 1 إف 5 | 315 | 250 | 31 |
فد-بي 400 كو 1 ف 5 | 400 | 315 | 40 |
فد-بي 500 كو 1 إف 5 | 500 | 400 | 48 |
فد-بي 630 كو 1 إف 5 | 630 | 500 | 61 |
فد-بي 800 كو 1 إف 5 | 800 | 630 | 77 |
فد-بي 1000 يو 1 إف 5 | 1000 | 800 | 96 |
فد-بي 1250 يو 1 إف 5 | 1250 | 1000 | 130 |
فد-بي 1600 يو 1 إف 5 | 1600 | 1250 | 154 |
فد-بي 1800 يو 1 إف 5 | 1800 | 1400 | 173 |
فد-بي 2000 يو 1 إف 5 | 2000 | 1600 | 192 |
فد-بي 2250 يو 1 إف 5 | 2250 | 1800 | 220 |
فد-بي 2500 يو 1 إف 5 | 2500 | 2000 | 243 |
فد-بي 2800 يو 1 إف 5 | 2800 | 2250 | 275 |
فد-بي 3200 يو 1 إف 5 | 3200 | 2500 | 304 |
فد-بي 3500 يو 1 إف 5 | 3500 | 2800 | 340 |
فد-بي 4000 يو 1 إف 5 | 4000 | 3200 | 400 |
فد-بي 4500 يو 1 إف 5 | 4500 | 3600 | 425 |
فد-بي 5000 يو 1 إف 5 | 5000 | 4000 | 500 |
فد-بي 5700 يو 1 إف 5 | 5700 | 4500 | 550 |
فد-بي 6300 يو 1 إف 5 | 6300 | 5000 | 600 |
فد-بي 7000 يو 1 إف 5 | 7000 | 5600 | 660 |
فد-بي 7900 يو 1 إف 5 | 7900 | 6300 | 750 |
فد-بي 8250 يو 1 إف 5 | 8250 | 6600 | 800 |
الجهد 6600 فولت
نوع محرك الأقراص | السلطة (كامل) ، كيلوواط | السلطة (المحرك) ، كيلوواط | الإسمي. الحالي ، أ |
فد-بي 315 كو 2 إف 5 | 315 | 280 | 31 |
فد-بي 400 كيلوواط 2 إف 5 | 400 | 365 | 40 |
فد-بي 500 كو 2 ف 5 | 500 | 440 | 48 |
فد-بي 630 كو 2 إف 5 | 630 | 550 | 61 |
فد-بي 800 كو 2 إف 5 | 800 | 700 | 77 |
فد-بي 1000 يو 2 إف 5 | 1000 | 880 | 96 |
فد-بي 1250 يو 2 إف 5 | 1250 | 1200 | 130 |
فد-بي 1600 يو 2 إف 5 | 1600 | 1400 | 154 |
فد-بي 1800 يو 2 إف 5 | 1800 | 1600 | 173 |
فد-بي 2000 يو 2 إف 5 | 2000 | 1800 | 192 |
فد-بي 2250 يو 2 إف 5 | 2250 | 2000 | 220 |
فد-بي 2500 يو 2 إف 5 | 2500 | 2250 | 243 |
فد-بي 2800 يو 2 إف 5 | 2800 | 2500 | 275 |
فد-بي 3200 يو 2 إف 5 | 3200 | 2800 | 304 |
فد-بي 3500 يو 2 إف 5 | 3500 | 3100 | 340 |
فد-بي 4000 يو 2 إف 5 | 4000 | 3600 | 400 |
فد-بي 4500 يو 2 إف 5 | 4500 | 3900 | 425 |
فد-بي 5000 يو 2 إف 5 | 5000 | 4550 | 500 |
فد-بي 6300 يو 2 إف 5 | 6300 | 5000 | 550 |
فد-بي 7000 يو 2 إف 5 | 7000 | 5500 | 600 |
فد-بي 7900 يو 2 إف 5 | 7900 | 6000 | 660 |
فد-بي 8250 يو 2 إف 5 | 8250 | 6900 | 750 |
فد-بي 9000 يو 2 إف 5 | 9000 | 7400 | 800 |
الجهد 10000 فولت
نوع محرك الأقراص | السلطة (كامل) ، كيلوواط | السلطة (المحرك) ، كيلوواط | الإسمي. الحالي ، أ |
فد-بي 500 كو 3 إف 5 | 500 | 400 | 31 |
فد-بي 630 كو 3 إف 5 | 630 | 500 | 40 |
فد-بي 800 كو 3 إف 5 | 800 | 630 | 48 |
فد-بي 1000 يو 3 إف 5 | 1000 | 800 | 61 |
فد-بي 1250 يو 3 إف 5 | 1250 | 1000 | 77 |
فد-بي 1600 يو 3 إف 5 | 1600 | 1250 | 96 |
فد-بي 1800 يو 3 إف 5 | 1800 | 1400 | 104 |
فد-بي 2000 يو 3 إف 5 | 2000 | 1600 | 115 |
فد-بي 2250 يو 3 إف 5 | 2250 | 1800 | 130 |
فد-بي 2500 يو 3 إف 5 | 2500 | 2000 | 154 |
فد-بي 2800 يو 3 إف 5 | 2800 | 2250 | 165 |
فد-بي 3200 يو 3 إف 5 | 3200 | 2500 | 192 |
فد-بي 3500 يو 3 إف 5 | 3500 | 2800 | 205 |
فد-بي 4000 يو 3 إف 5 | 4000 | 3200 | 243 |
فد-بي 4500 يو 3 إف 5 | 4500 | 3600 | 260 |
فد-بي 5000 يو 3 أف 5 | 5000 | 4000 | 304 |
فد-بي 5500 يو 3 إف 5 | 5500 | 4500 | 325 |
فد-بي 6300 يو 3 إف 5 | 6300 | 5000 | 364 |
فد-بي 7000 يو 3 إف 5 | 7000 | 5500 | 400 |
فد-بي 7900 يو 3 إف 5 | 7900 | 6300 | 462 |
فد-بي 8250 يو 3 إف 5 | 8250 | 7100 | 500 |
فد-بي 10 م0 يو 3 أف 5 | 10000 | 8000 | 600 |
فد-بي12م5يو3ف5 | 12500 | 10000 | 800 |
الجهد 11000 فولت
نوع محرك الأقراص | السلطة (كامل) ، كيلوواط | السلطة (المحرك) ، كيلوواط | الإسمي. الحالي ، أ |
فد-بي 500 كو 4 ف 5 | 500 | 400 | 31 |
فد-بي 630 كو 4 إف 5 | 630 | 500 | 40 |
فد-بي 800 كو 4 ف 5 | 800 | 630 | 48 |
فد-بي 1000 يو 4 أف 5 | 1000 | 800 | 61 |
فد-بي 1600 يو 4 أف 5 | 1600 | 1000 | 77 |
فد-بي 1800 يو 4 أف 5 | 1800 | 1250 | 96 |
فد-بي 2000 يو 4 أف 5 | 2000 | 1400 | 104 |
فد-بي 2250 يو 4 أف 5 | 2250 | 1600 | 115 |
فد-بي 2500 يو 4 أف 5 | 2500 | 1800 | 130 |
فد-بي 2800 يو 4 أف 5 | 2800 | 2000 | 154 |
فد-بي 3200 يو 4 أف 5 | 3200 | 2250 | 165 |
فد-بي 3500 يو 4 أف 5 | 3500 | 2500 | 192 |
فد-بي 4000 يو 4 أف 5 | 4000 | 2800 | 205 |
فد-بي 4500 يو 4 أف 5 | 4500 | 3200 | 243 |
فد-بي 5000 يو 4 أف 5 | 5000 | 3600 | 275 |
فد-بي 5500 يو 4 أف 5 | 5500 | 4000 | 304 |
فد-بي 6300 يو 4 أف 5 | 6300 | 4500 | 325 |
فد-بي 7000 يو 4 أف 5 | 7000 | 5000 | 364 |
فد-بي 7900 يو 4 أف 5 | 7900 | 5500 | 400 |
فد-بي 8250 يو 4 اف 5 | 8250 | 6300 | 462 |
فد-بي 10م0و4ف5 | 10000 | 7100 | 500 |
فد-بي12م5و4ف5 | 12500 | 8000 | 600 |
فد-بي 14م0و4ف5 | 14000 | 10000 | 800 |
