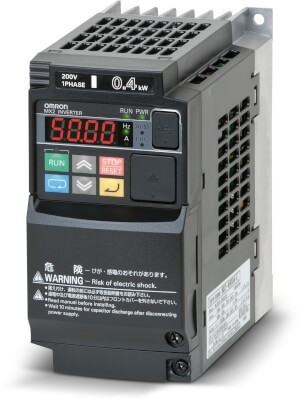

محركات التيار المتردد الكهربائية اومرون سلسلة إم إكس 2 مصممة للعمل مع المحركات الكهربائية غير المتزامنة والمتزامنة ذات الطاقة المنخفضة والمتوسطة. للتحكم في السرعة ، تستخدم هذه المحولات طرقا غير محسوسة للتحكم العددي والمتجه. تضمن مجموعة غنية من الوظائف والخوارزميات المدمجة لضبط عملية الإنتاج وتصحيحها حرية وراحة التفاعل بين مكونات نظام الميكاترونيك. يتم توفير البرمجة المباشرة (من اللوحة الأمامية) والبرمجة عن بعد (عبر الكمبيوتر الشخصي) ومراقبة البيانات.
وضعان للتشغيل ، اعتمادا على درجة الحمل ، تصل قيم عزم الدوران إلى 200 ٪ من القيم الاسمية بتردد 0.5 هرتز فقط. يتكون نطاق الطراز من ثلاثة أنواع من جهد التيار الكهربائي ، وتتوفر اختلافات مع زيادة درجة الحماية من الماء والغبار. يتم استخدام وسيط هواء للتبريد ، للأحجام الصغيرة عن طريق التبادل الحراري الطبيعي مع البيئة ، لمحركات تزيد عن 2 كيلو واط مع النفخ القسري المتحكم فيه.
الخصائص التقنية لمحولات سلسلة اومرون ام اكس 2
- امدادات التيار الكهربائي: 1 أمبير 200-240 فولت ، 3 أمبير 200-240 فولت ، 380-480 فولت;
- قوة المحرك الكهربائي: 0.1-15 كيلو واط;
- الانتاج الحالي: 1-60 ألف;
- أساليب الإدارة: عددي (تردد فولت) ، متجه بدون مستشعر ;
- تردد الإخراج: 0.1-400 هرتز;
- الحمولة الزائدة المسموح بها: وضع عزم الدوران المستمر-ما يصل إلى 120 ٪ من الإسمي. الحالي لمدة 60 ثانية ، وضع عزم الدوران المتغير-ما يصل إلى 150 ٪ من الإسمي. الحالي لمدة 60 ثانية ، 200٪ لا يزيد عن 3 ثوان;
- فئة حماية الضميمة: آي بي 20 ، آي بي 54;
- واجهات: مودبوس آر إس 485 ، ديفيسينيت اختياري ، بروفيبوس ، كومبونيت ، إيثركات ، مل 2;
- أدوات التصور والتخصيص: لوحة التحكم مع شاشة لد (5-لاين) ، الضغط على زر الملاحة ، لوحة إضافية مع مؤشر ليد (اختياري) ، برنامج للرصد والمعلمات باستخدام جهاز كمبيوتر شخصي (عبر منفذ أوسب);
- ميزات ووظائف أخرى: بحرية برمجة الخامس /و ، لصناعة السيارات في ضبط ، الخوارزميات التطبيقية ، وتحديد المواقع ، المدمج في بلك ، استقرار الجهد ، والطاقة الاحتياطية ، ووضع توفير الطاقة ، تحكم بيد ، 16 المسبقة للسرعات ، والسيطرة على الفرامل ، والتسارع /التباطؤ إعداد الملف الشخصي ، ودفع السكتة الدماغية ، خوارزميات واقية وغيرها.
اومرون ام اكس 2 تكوين الإدخال /الإخراج
- التناظرية: 2 المدخلات والمخرجات 1;
- رقمي: 10 مدخلات و 4 مخرجات;
- تتابع: 1 خروج.
وحدات محرك أومرون إم إكس 2 الاختيارية
- بطاقة إدخال /إخراج إضافية.
- مقاومات الفرامل.
- العاصمة الإختناقات.
- وحدات بروتوكول الشبكة.
معلمات الأحجام القياسية لمحركات أومرون إم إكس 2 الكهربائية
امدادات التيار الكهربائي 200 فولت ، 1 المرحلة
نوع محرك الأقراص آي بي 20 (آي بي 54) | الحالي ، أ | قوة المحرك ، كيلوواط | ||
بريد. لحظة | بيرم. لحظة | بريد. لحظة | بيرم. لحظة | |
3 جي 3 ميكس 2-أي بي 001 (- دي بي 001) | 1,0 | 1,2 | 0,1 | 0,2 |
3 جي 3 ميكس 2-أي بي 002 (- دي بي 002) | 1,6 | 1,9 | 0,2 | 0,4 |
3 جي 3 ميكس 2-أي بي 004 (- دي بي 004) | 3,0 | 3,5 | 0,4 | 0,55 |
3 جي 3 ميكس 2-أي بي 007 (- دي بي 007) | 5,0 | 6,0 | 0,75 | 1,1 |
3 جي 3 ميكس 2-أي بي 015 (- دي بي 015) | 8,0 | 9,6 | 1,5 | 2,2 |
3 جي 3 ميكس 2-أي بي 022 (- دي بي 022) | 11 | 12 | 2,2 | 3,0 |
امدادات التيار الكهربائي 200 فولت ، 3 مراحل
نوع محرك الأقراص آي بي 20 (آي بي 54) | الحالي ، أ | قوة المحرك ، كيلوواط | ||
بريد. لحظة | بيرم. لحظة | بريد. لحظة | بيرم. لحظة | |
3 جي 3 ميكس 2-إيه 2001 (- دي 2001) | 1,0 | 1,2 | 0,1 | 0,2 |
3 جي 3 ميكس 2-إيه 2002 (- دي 2002) | 1,6 | 1,9 | 0,2 | 0,4 |
3 جي 3 ميكس 2-إيه 2004 (- دي 2004) | 3,0 | 3,5 | 0,4 | 0,55 |
3 جي 3 إم إكس 2-إيه 2007 (- دي 2007) | 5,0 | 6,0 | 0,75 | 1,1 |
3 جي 3 إم إكس 2-إيه 2015 (- دي 2015) | 8,0 | 9,6 | 1,5 | 2,2 |
3 جي 3 ميكس 2-إيه 2022 (- دي 2022) | 11 | 12 | 2,2 | 3,0 |
3 جي 3 إم إكس 2-إيه 2037 (- دي 2037) | 17,5 | 19,6 | 3,7 | 5,5 |
3ج3مكس2-أ2055 (- د2055) | 25 | 30 | 5,5 | 7,5 |
3 جي 3 إم إكس 2-إيه 2075 (- دي 2075) | 33 | 40 | 7,5 | 11 |
3 جي 3 ميكس 2-أيه 2110 (- دي 2110) | 47 | 56 | 11 | 15 |
3ج3مكس2-أ2150 (- د2150) | 60 | 69 | 15 | 18,5 |
امدادات التيار الكهربائي 400 فولت ، 3 مراحل
نوع محرك الأقراص آي بي 20 (آي بي 54) | الحالي ، أ | قوة المحرك ، كيلوواط | ||
بريد. لحظة | بيرم. لحظة | بريد. لحظة | بيرم. لحظة | |
3 جي 3 ميكس 2-أيه 4004 (- دي 4004) | 1,8 | 2,1 | 0,4 | 0,55 |
3 جي 3 إم إكس 2-إيه 4007 (- دي 4007) | 3,4 | 4,1 | 0,75 | 1,1 |
3 جي 3 إم إكس 2-إيه 4015 (- دي 4015) | 4,8 | 5,4 | 1,5 | 2,2 |
3 جي 3 إم إكس 2-إيه 4022 (- دي 4022) | 5,5 | 6,9 | 2,2 | 3,0 |
3 جي 3 إم إكس 2-إيه 4030 (- دي 4030) | 7,2 | 8,8 | 3,0 | 4,0 |
3 جي 3 ميكس 2-أيه 4040 (- دي 4030) | 9,2 | 11,1 | 4,0 | 5,5 |
3 جي 3 ميكس 2-أيه 4055 (- دي 4055) | 14,8 | 17,5 | 5,5 | 7,5 |
3 جي 3 إم إكس 2-إيه 4075 (- دي 4075) | 18 | 23 | 7,5 | 11 |
3 جي 3 إم إكس 2-إيه 4110 (- دي 4110) | 24 | 31 | 11 | 15 |
3 جي 3 إم إكس 2-إيه 4150 (- دي 4150) | 31 | 38 | 15 | 18,5 |
يمكنك شراء محولات تردد سلسلة اومرون ام اكس 2 ، ومعرفة السعر ومزيد من المعلومات حول المنتجات عن طريق الاتصال بالمتخصصين لدينا.
