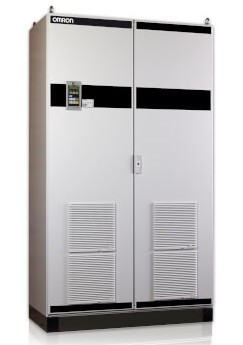

سلسلة اومرون أس محركات كهربائية سك لديهم تصميم خزانة مع مقوم 12 نبضة ، يتم تقديم تصنيفين لشبكة الإمداد 400 و 690 فولت.هذه محولات مدمجة للغاية وعالية الجودة مع ثلاثة أوضاع تحكم ممكنة: التحكم في تردد فولت ، والتحكم في المتجهات بدون ملاحظات واستخدام البيانات من مستشعرات حركة العمود.
موثوقية وسلامة التشغيل وفقا للمعايير الدولية. تم تصميم خوارزميات ووظائف وأدوات مختلفة للبرمجة المنطقية لتسهيل تنفيذ مهام مجموعة واسعة من ملفات تعريف الإنتاج والتكيف السهل مع الخصائص الفردية لأنماط التشغيل. هناك العديد من واجهات الاتصالات الصناعية الشائعة للاختيار من بينها ، ومجموعة كبيرة من لوحات التوسع الاختيارية. يمكن تنفيذ العمل مباشرة وعن بعد باستخدام جهاز كمبيوتر.
يتضمن نطاق الطراز مجموعة واسعة من قدرات المحركات الكهربائية المستخدمة. لتبريد محرك الأقراص ، ينطبق نظام إزالة الحرارة السائلة على جميع الأحجام القياسية ، بالنسبة للموديلات من 160 كيلو واط ، من الممكن أيضا تجهيزها بتهوية الهواء. وقد تم تجهيز الخط بأكمله مع فلتر إمك الفئة ج 3 ، ونماذج محرك عالية الطاقة لديها المدمج في الصمامات.
الخصائص التقنية لمحولات سلسلة اومرون سك
- امدادات التيار الكهربائي: 3 أمبير 230-480 فولت ، 500-690 فولت;
- قوة المحرك الكهربائي: 0.75-1000 كيلو واط;
- الانتاج الحالي: 2.5-1000 أ;
- أساليب الإدارة: عددي (تردد فولت) ، متجه بدون مستشعر وباستخدام مستشعرات التغذية المرتدة;
- المعدل: 12-نبض;
- تردد الإخراج: 0-400 هرتز;
- الحمولة الزائدة المسموح بها: الوضع العادي يصل إلى 120 ٪ من الإسمي. الحالية لمدة 60 ثانية ، الثقيلة - ما يصل إلى 150 ٪ من الإسمي. الحالي لمدة 60 ثانية ، الاغلاق التلقائي عند الوصول إلى 200%;
- فئة حماية الضميمة: إب 20 (سك-أ4... ، سك-أ66) ، إب 54 (سك-د4... ، سك-د66);
- واجهات: بناء على طلب مودبوس رتو ، ديفيسينيت ، بروفيبوس-دب ، إثيركات ، مودبوس/تكب ، إيثرنت.;
- أدوات التصور والتخصيص: لوحة التحكم مع شاشة لد ، والملاحة الضغط على زر ، وبرنامج للتحكم والمعلمات باستخدام جهاز كمبيوتر شخصي;
- ميزات ووظائف أخرى: التحكم المباشر في عزم الدوران (نوع-إيف) ، تحكم بيد ، وظائف المنطق ، التحكم في الفرامل ، وضع "النوم" ، إعدادات الملف الشخصي للتحكم في المروحة والمضخة ، التحكم في الجهد والتصحيح ، وضع الدفع ، التشغيل مع اثنين من المحركات ، المسبقة للسرعات ، الموقت ، آليات الحماية والخوارزميات ، التحكم في درجة حرارة المحرك وغيرها.
اومرون سك الإدخال /الإخراج التكوين
- التناظرية: 4 مدخلات و 2 مخرجات;
- رقمي: 8 مدخلات و 2 مخرجات;
- التتابع: 3 مخرجات.
اختياري اومرون سك محرك وحدات
- بطاقة إدخال /إخراج إضافية.
- لوحة إدخال /إخراج متخصصة لمعدات الرافعة.
- وحدة تبديل للاتصال الترميز.
- وحدات بروتوكول الشبكة.
- وحدة تبديل للاتصال بتك /بت 100 ثيرموسنسورس.
- مفاتيح الفرامل الإضافية والمقاومات.
المعلمات من الأحجام القياسية من محركات الأقراص الكهربائية اومرون سك
جهد الإمداد 400 فولت
نوع محرك الأقراص: دي تي سي آي بي 54 (آي بي 20), ف /ف إب 54 (إب 20) | الحالي ، أ | قوة المحرك ، كيلوواط | ||
القاعدة. الوضع | الوضع الثقيل | القاعدة. الوضع | الوضع الثقيل | |
إس إكس-دي 40 بي 7-إف ، إس إكس-دي 40 بي 7-إف | 2,5 | 2,0 | 0,75 | 0,55 |
إس إكس-دي 41 بي 5-إي إف ، إس إكس-دي 41 بي 5-إي إف | 4,0 | 3,2 | 1,5 | 1,1 |
إس إكس-دي 42 بي 2-إف ، إس إكس-دي 42 بي 2-إف | 6,0 | 4,8 | 2,2 | 1,5 |
إس إكس-دي43 بي 0-إف ، إس إكس-دي43 بي 0-إف | 7,5 | 6,0 | 3,0 | 2,2 |
إس إكس-دي44 بي 0-إف ، إس إكس-دي44 بي 0-إف | 9,5 | 7,6 | 4,0 | 3,0 |
إس إكس-دي 45 بي 5-إف ، إس إكس-دي 45 بي 5-إف | 13 | 10,4 | 5,5 | 4,0 |
إس إكس-دي 47 بي 5-إي إف ، إس إكس-دي 47 بي 5-إي إف | 18 | 14,4 | 7,5 | 5,5 |
إس إكس-دي 4011-إي إف ، إس إكس-دي 4011-إي إف | 26 | 21 | 11 | 7,5 |
إس إكس-دي 4015-إي إف ، إس إكس-دي 4015-إي إف | 31 | 25 | 15 | 11 |
إس إكس-دي 4018-إي إف ، إس إكس-دي 4018-إي إف | 37 | 29,6 | 18,5 | 15 |
إس إكس-دي 4022-إي إف ، إس إكس-دي 4022-إي إف | 46 | 37 | 22 | 18,5 |
إس إكس-دي 4030-إي إف ، إس إكس-دي 4030-إي إف | 61 | 49 | 30 | 22 |
إس إكس-دي 4037-إي إف ، إس إكس-دي 4037-إي إف | 74 | 59 | 37 | 30 |
إس إكس-دي 4045-إي إف ، إس إكس-دي 4045-إي إف | 90 | 72 | 45 | 37 |
إس إكس-دي 4055-إي إف ، إس إكس-دي 4055-إي إف | 109 | 87 | 55 | 45 |
إس إكس-دي 4075-إي إف ، إس إكس-دي 4075-إي إف | 146 | 117 | 75 | 55 |
سك-د 4090-إف ، سك-د 4090-إف | 175 | 140 | 90 | 75 |
إس إكس-دي 4110-إي إف ، إس إكس-دي 4110-إي إف | 210 | 168 | 110 | 90 |
إس إكس-دي 4132-إي إف ، إس إكس-دي 4132-إي إف | 250 | 200 | 132 | 110 |
إس إكس-دي 4160-إي 1 إف (إس إكس-إيه 4160-إي إف), إس إكس-دي 4160-إي 1 فولت (إس إكس-إي 4160-إي) | 300 | 240 | 160 | 132 |
إس إكس-دي 4200-إي 1 إف (إس إكس-إي 4200-إي إف), إس إكس-دي 4200-إي 1 فولت (إس إكس-إي 4200-إي فولت) | 375 | 300 | 200 | 160 |
إس إكس-دي 4220-إي 1 إف (إس إكس-إيه 4220-إي إف), إس إكس-دي 4220-إي 1 فولت (إس إكس-إي 4220-إي) | 430 | 344 | 220 | 200 |
إس إكس-دي 4250-إي 1 إف (إس إكس-إي 4250-إي إف), إس إكس-دي 4250-إي 1 فولت (إس إكس-إي 4250-إي فولت) | 500 | 400 | 250 | 220 |
إس إكس-دي 4315-إي 1 إف (إس إكس-إيه 4315-إي إف), إس إكس-دي 4315-إي 1 فولت (إس إكس-إيه 4315-إي إف) | 600 | 480 | 315 | 250 |
إس إكس-دي 4355-إي 1 إف (إس إكس-إي 4220-إي إف), إس إكس-دي 4355-إي 1 فولت (إس إكس-إيه 4355-إي إف) | 650 | 520 | 355 | 315 |
إس إكس-دي 4400-إي 1 إف (إس إكس-إي 4400-إي إف), إس إكس-دي 4400-إي 1 فولت (إس إكس-إي 4400-إي فولت) | 750 | 600 | 400 | 355 |
إس إكس-دي 4450-إي 1 إف (إس إكس-إي 4450-إي إف), إس إكس-دي 4450-إي 1 فولت (إس إكس-إي 4450-إي) | 860 | 688 | 450 | 400 |
إس إكس-دي 4500-إي 1 إف (إس إكس-إي 4500-إي إف), إس إكس-دي 4500-إي 1 فولت (إس إكس-إي 4500-إي) | 1000 | 800 | 500 | 450 |
إس إكس-دي 4630-إي 1 إف (إس إكس-إيه 4630-إي إف), إس إكس-دي 4630-إي 1 فولت (إس إكس-إي 4630-إي إل إي) | 1200 | 90 | 630 | 500 |
إس إكس-دي 4800-إي 1 إف (إس إكس-إيه 4800-إي إف), إس إكس-دي 4800-إي 1 فولت (إس إكس-إي 4800-إي) | 1500 | 1200 | 800 | 630 |
جهد الإمداد 690 فولت
نوع محرك الأقراص: دي تي سي آي بي 54 (آي بي 20), ف /ف إب 54 (إب 20) | الحالي ، أ | قوة المحرك ، كيلوواط | ||
القاعدة. الوضع | الوضع الثقيل | القاعدة. الوضع | الوضع الثقيل | |
سك-د 6090-إف ، سك-د 6090-إف | 90 | 72 | 90 | 75 |
سك-د 6110-إف ، سك-د 6110-إف | 109 | 87 | 110 | 90 |
إس إكس-دي6132-إي إف ، إس إكس-دي6132-إي إف | 146 | 117 | 132 | 110 |
سك-د 6160-إف ، سك-د 6160-إف | 175 | 140 | 160 | 132 |
إس إكس-دي6200-إي1 إف ، إس إكس-دي6200-إي1 فولت | 200 | 160 | 200 | 160 |
إس إكس-دي 6250-إي 1 إف (إس إكس-إيه 6250-إي إف), إس إكس-دي 6250-إي 1 فولت (إس إكس-أي 6250-إي) | 250 | 200 | 250 | 200 |
إس إكس-دي 6315-إي 1 إف (إس إكس-إيه 6315-إي إف), إس إكس-دي 6315-إي 1 فولت (إس إكس-إيه 6315-إي إف) | 300 | 240 | 315 | 250 |
إس إكس-دي 6355-إي 1 إف (إس إكس-إيه 6355-إي إف), إس إكس-دي 6355-إي 1 فولت (إس إكس-إيه 6355-إي إف) | 375 | 300 | 355 | 315 |
إس إكس-دي 6450-إي 1 إف (إس إكس-إيه 6450-إي إف), إس إكس-دي 6450-إي 1 فولت (إس إكس-أي 6450-إي) | 430 | 344 | 450 | 315 |
إس إكس-دي 6500-إي 1 إف (إس إكس-إيه 6500-إي إف), إس إكس-دي 6500-إي 1 فولت (إس إكس-أي 6500-إي) | 500 | 400 | 500 | 355 |
إس إكس-دي 6600-إي 1 إف (إس إكس-إيه 6600-إي إف), إس إكس-دي 6600-إي 1 فولت (إس إكس-أي 6600-إي) | 600 | 480 | 600 | 450 |
إس إكس-دي 6630-إي 1 إف (إس إكس-إيه 6630-إي إف), إس إكس-دي 6630-إي 1 فولت (إس إكس-إيه 6630-إي إف) | 650 | 520 | 630 | 500 |
إس إكس-دي 6710-إي 1 إف (إس إكس-إيه 6710-إي إف), إس إكس-دي 6710-إي 1 فولت (إس إكس-إيه 6710-إي إف) | 720 | 576 | 710 | 600 |
إس إكس-دي 6800-إي 1 إف (إس إكس-إيه 6800-إي إف), إس إكس-دي 6800-إي 1 فولت (إس إكس-أي 6800-إي) | 800 | 640 | 800 | 650 |
إس إكس-دي 6900-إي 1 إف (إس إكس-إيه 6900-إي إف), إس إكس-دي 6900-إي 1 فولت (إس إكس-أي 6900-إي) | 900 | 720 | 900 | 710 |
إس إكس-دي61 ك0-إي1 إف (إس إكس-أي61 ك0-إي إف), إس إكس-دي 61 كيه 0-إي 1 فولت (إس إكس-أي 61 كيه 0 فولت) | 1000 | 800 | 1000 | 800 |
يمكنك شراء اومرون سك سلسلة محولات تردد مجلس الوزراء ، ومعرفة السعر ومزيد من المعلومات حول المنتجات عن طريق الاتصال المتخصصين لدينا.
