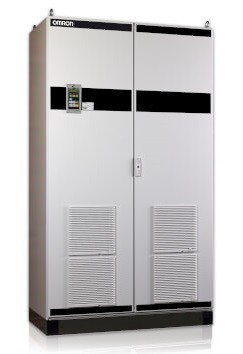

اومرون اس اكس-افي محركات التيار المتردد

محركات التيار المتردد الكهربائية اومرون سلسلة سك-أفي في إصدار الخزانة ، تتميز بمستوى منخفض من التشوه التوافقي وإمكانية استعادة طاقة الكبح مرة أخرى في دائرة إمداد الطاقة ، وتصنيفات شبكة الإمداد هي 400 و 690 فولت.تحتوي هذه المحولات المدمجة وعالية الجودة على ثلاثة أوضاع تحكم: التحكم في تردد الفولت ، والتحكم في المتجهات بدون ردود فعل واستخدام البيانات من مستشعرات حركة العمود.

موثوقية وسلامة التشغيل وفقا للمعايير الدولية. تم تصميم خوارزميات ووظائف وأدوات مختلفة للبرمجة المنطقية لتسهيل تنفيذ مهام مجموعة واسعة من ملفات تعريف الإنتاج والتكيف السهل مع الخصائص الفردية لأنماط التشغيل. هناك العديد من واجهات الاتصالات الصناعية الشائعة للاختيار من بينها ، ومجموعة كبيرة من لوحات التوسع الاختيارية. يمكن تنفيذ العمل مباشرة وعن بعد باستخدام جهاز كمبيوتر.

لتبريد محرك الأقراص ، يتم استخدام نظام إزالة الحرارة السائلة لجميع الأحجام القياسية ، وقد تم تجهيز جميع النماذج مع فلتر إمك متكامل (الفئة ج3) ، ومن 200 كيلو واط لديهم أيضا الصمامات المدمجة. تتميز العلبة بتصميم مغلق بدرجة عالية من الحماية ضد الغبار والرطوبة.

تتضمن علامات الأحجام القياسية المعروضة أدناه الأنواع الأساسية التالية للتنفيذ:

العاكسون:

سك-د....- إي 1 فل-نسخة مع تشويه منخفض وجميع تقنيات التحكم المتاحة
سك-د....- إي 1 فولت-تشويه منخفض وإصدار تحكم مباشر في عزم الدوران
سك-د....- إي 1فر - نسخة منخفضة التشويه + استعادة الطاقة ومع جميع تقنيات التحكم المتاحة

وحدات إمداد طاقة التيار المستمر المتجددة: سك-د....- إي 1 آر

الخصائص التقنية من اومرون سك - أفي سلسلة المحولات

• امدادات التيار الكهربائي: 3 أمبير 380-460 فولت ، 480-690 فولت;
• قوة المحرك الكهربائي: 55-1100 كيلو واط;
• الانتاج الحالي: 109-1200 ألف;
• أساليب الإدارة: عددي (تردد فولت) ، متجه بدون مستشعر وباستخدام مستشعرات التغذية المرتدة;
• تردد الإخراج: 0-400 هرتز;
• الحمولة الزائدة المسموح بها: الوضع العادي يصل إلى 120 ٪ من الإسمي. الحالية لمدة 60 ثانية ، الثقيلة - ما يصل إلى 150 ٪ من الإسمي. الحالي لمدة 60 ثانية ، الاغلاق التلقائي عند الوصول إلى 200%;
• فئة حماية الضميمة: آي بي 54;
• واجهات: بناء على طلب مودبوس رتو ، ديفيسينيت ، بروفيبوس-دب ، إثيركات ، مودبوس/تكب ، إيثرنت.;
• أدوات التصور والتخصيص: لوحة التحكم مع شاشة لد ، والملاحة الضغط على زر ، وبرنامج للتحكم والمعلمات باستخدام جهاز كمبيوتر شخصي;
• ميزات ووظائف أخرى: انخفاض قيم التشوه التوافقي ، واستعادة الطاقة مرة أخرى إلى مصدر الطاقة ، والتحكم المباشر في عزم الدوران (نوع-إيف) ، وحدة تحكم بيد ، وظائف المنطق ، والتحكم في الفرامل ، ووضع السكون ، وإعدادات الملف الشخصي للتحكم في المروحة والمضخة ، ومراقبة الجهد والتصحيح ، وضع الدفع ، العملية مع اثنين من المحركات ، المسبقة للسرعات ، الموقت ، آليات الحماية والخوارزميات ، التحكم في درجة حرارة المحرك وغيرها.

اومرون سك-أفي الإدخال /الإخراج التكوين

• التناظرية: 4 مدخلات و 2 مخرجات;
• رقمي: 8 مدخلات و 2 مخرجات;
• التتابع: 3 مخرجات.

اختياري اومرون سك-أف محرك وحدات

• بطاقة إدخال /إخراج إضافية.
• لوحة إدخال /إخراج متخصصة لمعدات الرافعة.
• وحدة تبديل للاتصال الترميز.
• وحدات بروتوكول الشبكة.
• وحدة تبديل للاتصال بتك /بت 100 ثيرموسنسورس.
• مفاتيح الفرامل الإضافية والمقاومات.

المعلمات من الأحجام القياسية من محركات الأقراص الكهربائية اومرون سك-أف

جهد الإمداد 400 فولت

نوع محرك الأقراص	الحالي ، أ	قوة المحرك ، كيلوواط
القاعدة. الوضع	الوضع الثقيل	القاعدة. الوضع	الوضع الثقيل
إس إكس-دي 4055-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4055-إي 1 إف آر	109	87	55	45
إس إكس-دي 4075-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4075-إي 1 إف آر	146	117	75	55
إس إكس-دي 4090-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4090-إي 1 إف آر	175	140	90	75
إس إكس-دي 4110-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4110-إي 1 إف آر	210	168	110	90
إس إكس-دي 4132-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4132-إي 1 إف آر	250	200	132	110
إس إكس-دي 4160-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4160-إي 1 إف آر	300	240	160	132
إس إكس-دي 4200-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4200-إي 1 إف آر	375	300	200	160
إس إكس-دي 4220-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4220-إي 1 إف آر	430	344	220	200
إس إكس-دي 4250-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4250-إي 1 إف آر	500	400	250	220
إس إكس-دي 4315-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4315-إي 1 إف آر	600	480	315	250
إس إكس-دي 4355-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4355-إي 1 إف آر	650	520	355	315
إس إكس-دي 4400-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4400-إي 1 إف آر	750	600	400	355
إس إكس-دي 4450-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4450-إي 1 إف آر	860	688	450	400
إس إكس-دي 4500-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4500-إي 1 إف آر	1000	800	500	450
إس إكس-دي 4630-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4630-إي 1 إف آر	1200	900	630	500
إس إكس-دي 4800-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4800-إي 1 إف آر	1500	1200	800	630
إس إكس-دي 4900-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 4900-إي 1 إف آر	1750	1400	900	800
استخدام كمصدر للطاقة (دس حافلة)
إس إكس-دي 4115-إي 1 آر	175	-	115	-
إس إكس-دي 4165-إي 1 آر	250	-	165	-
إس إكس-دي 4250-إي 1 آر	375	-	250	-
إس إكس-دي 4330-إي 1 آر	500	-	330	-
إس إكس-دي 4500-إي 1 آر	750	-	500	-
إس إكس-دي 4660-إي 1 آر	1000	-	660	-
إس إكس-دي 41 كيه 0-إي 1 آر	1500	-	1000	-

جهد الإمداد 690 فولت

نوع محرك الأقراص	الحالي ، أ	قوة المحرك ، كيلوواط
القاعدة. الوضع	الوضع الثقيل	القاعدة. الوضع	الوضع الثقيل
إس إكس-دي6110-إي1 إف إل (- إي1 إف إل), إس إكس-دي6110-إي1 إف آر	109	87	110	90
إس إكس-دي6132-إي1 إف إل (- إي1 إف إل), إس إكس-دي6132-إي1 إف آر	146	117	132	110
إس إكس-دي6160-إي1 إف إل (- إي1 إف إل), إس إكس-دي6160-إي1 إف آر	175	140	160	132
إس إكس-دي 6250-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي6250-إي1 إف آر	250	200	250	200
إس إكس-دي6315-إي1 إف إل (- إي1 إف إل), إس إكس-دي6315-إي1 إف آر	300	240	315	250
إس إكس-دي6355-إي1 إف إل (- إي1 إف إل), إس إكس-دي6355-إي1 إف آر	375	300	355	315
إس إكس-دي 6450-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي6450-إي1 إف آر	430	344	450	315
إس إكس-دي 6560-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي6560-إي1 إف آر	560	448	560	450
إس إكس-دي 6710-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي6710-إي1 إف آر	720	576	710	600
إس إكس-دي 61 كيه 0-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي 61 كيه 0-إي 1 إف آر	1000	800	1000	800
إس إكس-دي 61 كيه 1-إي 1 إف إل (- إي 1 إف إل), إس إكس-دي61 كيه1-إي1 إف آر	1200	896	1100	900
استخدام كمصدر للطاقة (دس حافلة)
إس إكس-دي6200-إي1 آر	175	-	200	-
إس إكس-دي6400-إي1 آر	350	-	400	-
إس إكس-دي6600-إي1 آر	525	-	600	-
إس إكس-دي6800-إي1 آر	700	-	800	-
إس إكس-دي 61 كيه 0-إي 1 آر	1000	-	1200	-

يمكنك شراء اومرون سلسلة سك-أفي محولات تردد مجلس الوزراء ، ومعرفة السعر ومزيد من المعلومات حول المنتجات عن طريق الاتصال المتخصصين لدينا.
