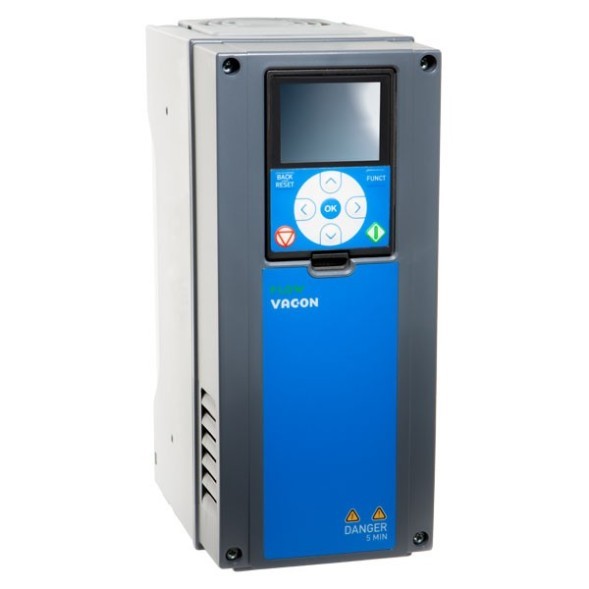

نطاقات التردد فاكون 100 تدفق وهي نسخة مشتقة من سلسلة فاكون 100 ، والتي تختلف عن محرك الأقراص الأساسي من خلال وظائف متخصصة متقدمة لضبط تشغيل المراوح والمضخات والضواغط. يتم تحسينها إلى أقصى حد للتحكم المرن والدقيق في تدفقات الهواء والسائل. مع مثل هذا المساعد ، سيتم أخذ جميع الفروق الدقيقة في وضع التشغيل في الاعتبار ، وسيتم بناء عملية الإنتاج بطريقة تقضي على تكاليف الطاقة غير المنطقية.
تم تنفيذ توزيع الحمل المتوازن لمجموعة من المضخات ، وكذلك في حالة فشل واحدة وواحدة من المضخات ، سيتم توزيع الحمل بين المضخات الأخرى. تسمح لك الأوضاع متعددة الوسائط ومتعددة الطبقات بتنظيم نظام جيد التنسيق للعديد من وحدات القيادة.
هناك ثلاثة أنواع من تصميم التنفيذ المتاحة: وحدات قياسية (لمجموعة كاملة من الأحجام القياسية) ، ومحركات الأقراص المثبتة على الحائط ، وإصدارات الخزانة مع مجموعة إضافية من الكتل والسمات الوظيفية. واجهة رسومية بديهية للغاية وسهلة الاستخدام ، وإعدادات معلمات سريعة لمختلف التطبيقات ، وترسانة غنية من أدوات البرامج للعمل على جهاز كمبيوتر.
يتم تقديم نطاق الطراز في مجموعة واسعة من قيم الطاقة ، من الطاقة المنخفضة إلى محركات الأقراص عالية الطاقة. اعتمادا على ظروف التشغيل المخطط لها ، يمكنك اختيار عدة مستويات من حماية السكن من الغبار ودخول المياه: وحدات مفتوحة أو مقاومة للرذاذ أو مغلقة.
الخصائص التقنية لمحركات دانفوس فاكون 100 فلو الكهربائية
- امدادات التيار الكهربائي: 3 أمبير 208-240 فولت ، 380-500 فولت ، 525-690 فولت;
- قوة المحرك الكهربائي: 0.55-800 كيلو واط;
- الانتاج الحالي: 3.4-1180 أ;
- أساليب الإدارة: ناقل (بدون مستشعر);
- تردد الإخراج: 0-320 هرتز;
- الحمولة الزائدة المسموح بها: الوضع العادي هو 110٪ من الإسمي. الحالية لمدة 60 ثانية ، الثقيلة - 150 ٪ من الإسمي. الحالي لمدة 60 ثانية;
- فئة حماية الضميمة: آي بي 21 ، آي بي 54 ، آي بي 00 (فقط للرقم 8-12);
- واجهات: RS485, Modbus TCP /RTU, опционально Modbus TCP/IP, BACnet/IP, PROFINET, EtherNet/IP, PROFIBUS DP, CanOpen, DeviceNet, EtherCAT, LonWorks;
- أدوات التصور والتخصيص: عرض رسومية مع الضغط على زر الملاحة ، شاشة ليد ، برنامج للتحكم والمعلمات باستخدام جهاز كمبيوتر شخصي;
- ميزات ووظائف أخرى: مجموعة موسعة من وظائف الملف الشخصي للمضخات والمراوح والضواغط ، ووضع المضخات المتعددة (حتى 8 مضخات لكل نطاق تردد) ، والتقنيات متعددة الوسائط ومتعددة الطبقات ، وقائمة اختيار التطبيقات ، ومحاسبة استهلاك الطاقة ، والساعة في الوقت الفعلي ، وإزالة عزم الدوران الآمن ، ونظام التبريد التحكم في التشغيل وغيرها.
فاكون 100 تدفق الإدخال /الإخراج التكوين
- التناظرية: 2 المدخلات والمخرجات 1;
- الرقمية: 6 المدخلات;
- التتابع: 3 مخرجات;
- اتصال أجهزة استشعار ردود الفعل.
اختياري فاكون 100 وحدات محرك تدفق
- لوحة توسيع الإدخال/الإخراج.
- وحدات بروتوكولات الاتصالات الصناعية.
- وحدات الأمان (ستو ، إس إس 1).
- كتل وظيفية وملحقات لتصميم مجلس الوزراء.
المعلمات من الأحجام القياسية من فاكون 100 تدفق محركات كهربائية
امدادات التيار الكهربائي 208-240 فولت
نوع محرك الأقراص | الحالي ، أ | السلطة محرك ، كيلوواط | ||
القاعدة. الوضع | ثقيل. الوضع | القاعدة. الوضع | ثقيل. الوضع | |
فاكون 0100-3 لتر-0003-2-FLOW-تدفق | 3,7 | 2,6 | 0,55 | 0,37 |
فاكون 0100-3 لتر-0004-2-FLOW-تدفق | 4,8 | 3,7 | 0,75 | 0,55 |
فاكون 0100-3 لتر-0007-2-FLOW-تدفق | 6,6 | 4,8 | 1,1 | 0,75 |
فاكون 0100-3 لتر-0008-2-FLOW-تدفق | 8,0 | 6,6 | 1,5 | 1,1 |
فاكون 0100-3 لتر-0011-2-FLOW-تدفق | 11 | 8,0 | 2,2 | 1,5 |
فاكون 0100-3 لتر-0012-2-FLOW-تدفق | 12,5 | 9,6 | 3,0 | 2,2 |
فاكون 0100-3 لتر-0018-2-FLOW-تدفق | 18 | 12,5 | 4,0 | 3,0 |
فاكون 0100-3 لتر-0024-2-FLOW-تدفق | 24 | 18 | 5,5 | 4,0 |
فاكون 0100-3 لتر-0031-2-FLOW-تدفق | 31 | 25 | 7,5 | 5,5 |
فاكون 0100-3 لتر-0048-2-FLOW-تدفق | 48 | 31 | 11 | 7,5 |
فاكون 0100-3 لتر-0062-2-FLOW-تدفق | 62 | 48 | 15 | 11 |
فاكون 0100-3 لتر-0075-2-FLOW-تدفق | 75 | 62 | 18 | 15 |
فاكون 0100-3 لتر-0088-2-FLOW-تدفق | 88 | 75 | 22 | 18 |
فاكون 0100-3 لتر-0105-2-FLOW-تدفق | 105 | 88 | 30 | 22 |
فاكون 0100-3 لتر-0140-2-FLOW-تدفق | 140 | 114 | 37 | 30 |
فاكون 0100-3 لتر-0170-2-FLOW-تدفق | 170 | 140 | 45 | 37 |
فاكون 0100-3 لتر-0205-2-FLOW-تدفق | 205 | 170 | 55 | 45 |
فاكون 0100-3 لتر-0261-2-FLOW-تدفق | 261 | 211 | 75 | 55 |
فاكون 0100-3 لتر-0310-2-FLOW-تدفق | 310 | 251 | 90 | 75 |
امدادات التيار الكهربائي 380-500 فولت
نوع محرك الأقراص | الحالي ، أ | السلطة محرك ، كيلوواط | ||
القاعدة. الوضع | ثقيل. الوضع | القاعدة. الوضع | ثقيل. الوضع | |
فاكون 0100-3 لتر-0003-5-FLOW-تدفق | 3,4 | 2,6 | 1,1 | 0,75 |
فاكون 0100-3 لتر-0004-5-FLOW-تدفق | 4,8 | 3,4 | 1,5 | 1,1 |
فاكون 0100-3 لتر-0005-5-FLOW-تدفق | 5,6 | 4,3 | 2,2 | 1,5 |
فاكون 0100-3 لتر-0008-5-FLOW-تدفق | 8,0 | 5,6 | 3,0 | 2,2 |
فاكون 0100-3 لتر-0009-5-FLOW-تدفق | 9,6 | 8,0 | 4,0 | 3,0 |
فاكون 0100-3 لتر-0012-5-FLOW-تدفق | 12 | 9,6 | 5,5 | 4,0 |
فاكون 0100-3 لتر-0016-5-FLOW-تدفق | 16 | 12 | 7,5 | 5,5 |
فاكون 0100-3 لتر-0023-5-FLOW-تدفق | 23 | 16 | 11 | 7,5 |
فاكون 0100-3 لتر-0031-5-FLOW-تدفق | 31 | 23 | 15 | 11 |
فاكون 0100-3 لتر-0038-5-FLOW-تدفق | 38 | 31 | 18,5 | 15 |
فاكون 0100-3 لتر-0046-5-FLOW-تدفق | 46 | 38 | 22 | 18,5 |
فاكون 0100-3 لتر-0061-5-FLOW-تدفق | 61 | 46 | 30 | 22 |
فاكون 0100-3 لتر-0072-5-FLOW-تدفق | 72 | 61 | 37 | 30 |
فاكون 0100-3 لتر-0087-5-FLOW-تدفق | 87 | 72 | 45 | 37 |
فاكون 0100-3 لتر-0105-5-FLOW-تدفق | 105 | 87 | 55 | 45 |
فاكون 0100-3 لتر-0140-5-FLOW-تدفق | 140 | 105 | 75 | 55 |
فاكون 0100-3 لتر-0170-5-FLOW-تدفق | 170 | 140 | 90 | 75 |
فاكون 0100-3 لتر-0205-5-FLOW-تدفق | 205 | 170 | 110 | 90 |
فاكون 0100-3 لتر-0261-5-FLOW-تدفق | 261 | 205 | 132 | 110 |
فاكون 0100-3 لتر-0310-5-FLOW-تدفق | 310 | 251 | 160 | 132 |
فاكون 0100-3 لتر-0385-5-FLOW-تدفق | 385 | 310 | 200 | 160 |
فاكون 0100-3 لتر-0460-5-FLOW-تدفق | 460 | 385 | 250 | 200 |
فاكون 0100-3 لتر-0520-5-FLOW-تدفق | 520 | 460 | 250 | 250 |
فاكون 0100-3 لتر-0590-5-FLOW-تدفق | 590 | 520 | 315 | 250 |
فاكون 0100-3 لتر-0650-5-FLOW-تدفق | 650 | 590 | 355 | 315 |
فاكون 0100-3 لتر-0730-5-FLOW-تدفق | 730 | 650 | 400 | 355 |
فاكون 0100-3 لتر-0820-5-FLOW-تدفق | 820 | 730 | 450 | 400 |
فاكون 0100-3 لتر-0920-5-FLOW-تدفق | 920 | 820 | 500 | 450 |
فاكون 0100-3 لتر-1040-5-FLOW-تدفق | 1040 | 920 | 560 | 500 |
فاكون 0100-3 لتر-1180-5-FLOW-تدفق | 1180 | 920 | 630 | 500 |
امدادات التيار الكهربائي 525-690 فولت
نوع محرك الأقراص | الحالي ، أ | السلطة محرك ، كيلوواط | ||
القاعدة. الوضع | ثقيل. الوضع | القاعدة. الوضع | ثقيل. الوضع | |
فاكون 0100-3 لتر-0007-7-FLOW-تدفق | 7,5 | 5,5 | 5,5 | 4,0 |
فاكون 0100-3 لتر-0010-7-FLOW-تدفق | 10 | 7,5 | 7,5 | 5,5 |
فاكون 0100-3 لتر-0013-7-FLOW-تدفق | 13,5 | 10 | 11 | 7,5 |
فاكون 0100-3 لتر-0018-7-FLOW-تدفق | 18 | 13,5 | 15 | 11 |
فاكون 0100-3 لتر-0022-7-FLOW-تدفق | 22 | 18 | 18,5 | 15 |
فاكون 0100-3 لتر-0027-7-FLOW-تدفق | 27 | 22 | 22 | 18,5 |
فاكون 0100-3 لتر-0034-7-FLOW-تدفق | 34 | 27 | 30 | 22 |
فاكون 0100-3 لتر-0041-7-FLOW-تدفق | 41 | 34 | 37 | 30 |
فاكون 0100-3 لتر-0052-7-FLOW-تدفق | 52 | 41 | 45 | 37 |
فاكون 0100-3 لتر-0062-7-FLOW-تدفق | 62 | 52 | 55 | 45 |
فاكون 0100-3 لتر-0080-7-FLOW-تدفق | 80 | 62 | 75 | 55 |
فاكون 0100-3 لتر-0100-7-FLOW-تدفق | 100 | 80 | 90 | 75 |
فاكون 0100-3 لتر-0125-7-FLOW-تدفق | 125 | 100 | 110 | 90 |
فاكون 0100-3 لتر-0144-7-FLOW-تدفق | 144 | 125 | 132 | 110 |
فاكون 0100-3 لتر-0170-7-FLOW-تدفق | 170 | 144 | 160 | 132 |
فاكون 0100-3 لتر-0208-7-FLOW-تدفق | 208 | 170 | 200 | 160 |
فاكون 0100-3 لتر-0261-7-FLOW-تدفق | 261 | 208 | 250 | 200 |
فاكون 0100-3 لتر-0325-7-FLOW-تدفق | 325 | 261 | 315 | 250 |
فاكون 0100-3 لتر-0385-7-FLOW-تدفق | 385 | 325 | 355 | 315 |
فاكون 0100-3 لتر-0416-7-FLOW-تدفق | 416 | 385 | 400 | 355 |
فاكون 0100-3 لتر-0460-7-FLOW-تدفق | 460 | 416 | 450 | 400 |
فاكون 0100-3 لتر-0520-7-FLOW-تدفق | 520 | 460 | 500 | 450 |
فاكون 0100-3 لتر-0590-7-FLOW-تدفق | 590 | 520 | 560 | 500 |
فاكون 0100-3 لتر-0650-7-FLOW-تدفق | 650 | 590 | 630 | 560 |
فاكون 0100-3 لتر-0750-7-FLOW-تدفق | 750 | 650 | 710 | 630 |
فاكون 0100-3 لتر-0820-7-FLOW-تدفق | 820 | 650 | 800 | 630 |
يمكنك شراء فاكون 100 محولات تردد التدفق ، ومعرفة السعر ومزيد من المعلومات حول المنتجات عن طريق الاتصال بالمتخصصين لدينا.
