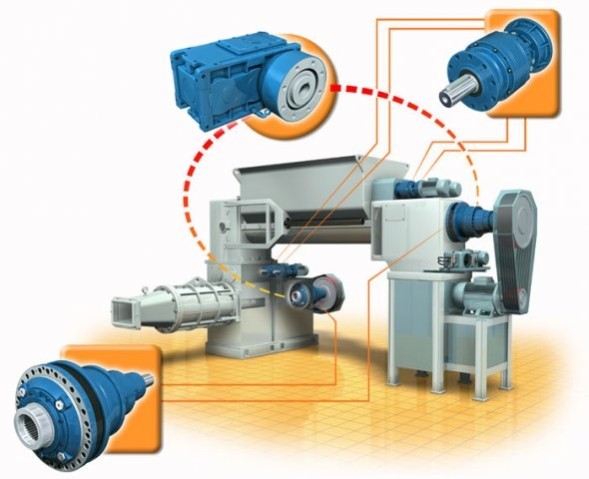

توصيات اختيار علب التروس الصناعية بريفيني

المعلمات التقنية الرئيسية لعلب التروس

i_مؤسسة - نسبة التروس ، هي مؤشر على نسبة طاقة الإدخال والإخراج لعلبة التروس ، تشير إلى عدد المرات التي سيزداد فيها عزم القوة بعد التخفيض. تي2 (نيوتن متر) هي قيمة عزم الدوران على عمود الخرج لعلبة التروس ، مع وقت تشغيل يبلغ 10000 ساعة ، وفقا لـ آي إس أو (دي بي 6336) ، يتم تقديمها للإصدارات الخطية والمستطيلة اعتمادا على سرعة الإدخال.

T_{2 ماكس} (نانومتر) - قيمة الحد الأقصى لعزم الدوران ، وقيم الحمل القصوى المسموح بها لفترات زمنية قصيرة في ظروف الحمل الثابت أو المتغير ، في ظروف البدء المتكرر ، والانعكاسات.

T_N (نانومتر) - تصنيف عزم الدوران ، قيمة الحد للتشغيل الآمن ، تميز كل حجم علبة التروس ، وفقا إسو (بد 6336)

P₂ (كيلوواط) - الطاقة المقدرة ، محسوبة بوقت تشغيل يبلغ 10000 ساعة

P_T (كيلوواط) - الطاقة المنقولة باستمرار بواسطة علبة التروس في ظروف التشغيل التي تنصح بأحمال درجة الحرارة القصوى المسموح بها

n₁ (دورة في الدقيقة) - السرعة عند المدخل

K_A - عامل شروط التطبيق (عامل الخدمة) ، وهو مؤشر تجريبي يعكس ظروف التشغيل ، يأخذ في الاعتبار الاختلافات في الحمل والإرسال وعدم اليقين بشأن التغييرات في المعلمات المرتبطة بنقل الطاقة ، ومدة التشغيل في اليوم ، ووضع البدء/الإيقاف لكل ساعة من التشغيل. تحتاج إلى ضربه في عزم الدوران المقدر (أو الطاقة) للحصول على عزم الدوران المرجعي (أو الطاقة) ، والذي سيتم مقارنته بقيمة الكتالوج.

اختيار علب التروس لمختلف الصناعات ، والقيم الموصى بها لعامل الخدمة (ك_A)

نطاق الانطباق	KA
النمامون
سوائل نظيفة	1
السوائل مع الشوائب من الجسيمات الصلبة	1,25
السوائل ذات الكثافة المتغيرة	1,25
آلات للعمل مع الطين
لبنة	1,75
آلة الضغط	1,75
طاحونة الطين	2
الناقلات
ناقل دودة	1
مع تحميل موحد أو تغذية	1
تغذية غير متساوية	1,25
مكشطة أو تهتز الناقل	1,75
رافعات الحوض الجاف
الونش الرئيسي	2,5
ونش مساعد	2,5
السهم ، المغادرة	2,5
الروتاري	2,5
عجلات الجري والقيادة	3
الرافعات الجسرية للحاويات
الونش الرئيسي	3
السهم ، المغادرة	2
رافعات
الونش الرئيسي	2,5
ونش مساعد	2,5
تشغيل العتاد من الجسر	3
الهيكل السفلي للعربة	3
كسارات
حجر أو خام	1,75
دراجي
مع براميل حبل	1,25
سيور ناقلة	1,25
محركات القاطع	2
محركات الشاشة	1,75
المعبئ	1,25
الروافع	1,25
مصاعد
دلو	1,25
السلالم المتحركة	1
بثق
لمحة عامة	1,5
إعادة تدوير البلاستيك
مع سرعة متغيرة	1,5
بسرعة ثابتة	1,75
بثق المطاط
عملية مستمرة	1,75
مع فواصل	1,75
مغذيات
لاميلار	1,25
الشريط	1,25
المسمار	1,25
الصناعات الغذائية
الحبوب رازفارنيك	1
خلاطات العجين	1,25
اللحوم المطاحن	1,25
الروافع
الثقيلة	1,75
الوضع المتوسط	1,25
تخطي ونش	1,25
المغاسل
طبول	1,25
الغسالات	1,5
صناعة الغابات
ناقل الموقد	1,25
تحميل مستمر	1,5
تجهيز جذوع	1,75
آلات التخطيط	1,75
تحميل المصعد	1,25
طبل المنتقى	1,75
قطع الطحن	1,25
انتقال السلسلة	1,5
المطاحن ومعدات تشغيل المعادن ذات الصلة
الدرفلة عكسها	2
تأجير الصفائح المعدنية	1,5
قطع المعادن	2
رسم الأسلاك	1,25
لف السلك	1,5
آلات لمعالجة المنتجات المعدنية
آلية سحب الحزام	1,25
آلات الفك /اللف	1
آلات الطحن	1,25
السيارات الصحيحة	1,25
مهاوي الضغط	1,25
إعادة تدوير الخردة المعدنية	1,25
مقصات القطع المعدنية	2
قطع طولية	1,25
صناعة الأسمنت
قمائن الأسمنت	1,5
مجففات ومبردات	1,5
خلاطات الخرسانة	1,25
صناعة الورق
المحرضين (خلاطات)	1,5
المحرضين (السوائل)	1,25
التقويم	1,25
سحق النباتات	2
محطم محمل	1,5
طلاء الأسطوانة	1,25
الناقلات لرقائق الخشب واللحاء	1,25
الناقلات للسجلات	2
آلة صنع الورق	1,25
الناقلات	1,5
الضغط الساخن	1,5
فرز رقائق الخشب	1,5
فارزات دوارة	1,5
تهتز الفرز	2
الصحافة	1,25
التقويم الفائق	1,25
مكثفات (محرك التيار المتردد)	1,5
مكثفات (العاصمة المحرك)	1,25
غسالات (محرك التيار المتردد)	1,5
غسالات (العاصمة المحرك)	1,25
صناعة البلاستيك
خلاطات دفعة	1,75
خلاطات مع عملية مستمرة	1,5
التقويم	1,5
إنتاج المطاط
خلاطات دفعة	1,75
خلاطات مع عملية مستمرة	1,5
التقويم	1,5
تشكيل	1,25
معالجة مياه الصرف الصحي
قضيب المشابك
مغذيات كيميائية	1,25
نزح المياه اوجير	1,5
تسوية الدبابات	1,5
النمامون بطيئة وسريعة	1,5
جامعي الرواسب	1,25
مكثفات	1,5
مرشحات فراغ	1,5
مصافي غسيل الهواء	1
الروتاري الحجر أو الحصى تصفية	1,25
صناعة السكر
قواطع الشمندر	2
قواطع القصب	1,5
آلات تمزيق الورق	1,5
المطاحن (سرعة منخفضة)	1,75
صناعة النسيج
موزعات	1,25
التقويم	1,25
مجففات	1,25

المعلمات التقنية المساعدة لاختيار علبة التروس

جيم - عامل يأخذ في الاعتبار عدد عمليات الإطلاق لكل وحدة زمنية.

العامل	عدد عمليات الإطلاق في الساعة
1-5	6-25	26-100	101-200
جيم	1	1,05	1,15	1,25

درجة الحرارة (C ج)

يتراوح نظام درجة الحرارة الأمثل لتشغيل علبة التروس من 50 C درجة مئوية إلى 70 C درجة مئوية ، والزيادة إلى 80 C درجة مئوية مسموح بها مع التعرض قصير المدى. يوصى باستخدام أنظمة التبريد الإضافية للحفاظ على المعايير في نطاق التشغيل هذا. في درجات الحرارة المحيطة المنخفضة (أقل من -15 C درجة مئوية) أو للظروف التي تزيد عن 80 C درجة مئوية ، يجب استخدام مواد التشحيم الخاصة.

تحميل على المدخلات والمخرجات مهاوي الاب (ن)

الرسم البياني أدناه يعطي قيم الأحمال شعاعي المسموح بها على رمح الإخراج ، مثال على تحمل ن2 س ح=105 يشار . بالنسبة لفترات التعرض المختلفة ، يجب ضرب القيمة التي تم الحصول عليها بالمعامل ج (الرسم البياني 2) ، والذي يجب ألا يتجاوز 1.5.

مثال الحساب:

حجم علبة التروس سل3003 ميجابكسل
تحميل شعاعي و=185 000 ن
موقف س=- 50 مم
سرعة دوران عمود الإخراج ن2=20 دورة في الدقيقة
نحدد الحمل الشعاعي وفقا للرسم التخطيطي 1:
الاب=150000 ن
نحسب المعامل:
ج=و /الاب=185000 /150000=1.23
1,23 < 1,5 (C max)
تحمل خدمة الحياة:
n₂ * ح=0.5 * 105 (وفقا للرسم البياني 2)
ح=0,5 * 105 /20=2500 (ح)

علب التروس ذات العمود المجوف ليست مناسبة لدعم الحمل الشعاعي وتستخدم فقط لنقل عزم الدوران.

لحساب الحمل المحوري ، من الضروري الاتصال بمهندسينا لتوفير بيانات التحكم.

الطاقة الحرارية ص_T (كيلوواط)

يعكس هذا المؤشر قدرة علبة التروس على تبديد الحرارة ، وتجاوز القيم المسموح بها لهذا المؤشر يمكن أن يؤدي إلى فشل أو انهيار الجهاز نتيجة لفقدان خصائص عمل مواد التشحيم. يتم عرض قيم التصحيح للمعاملات لهذا المؤشر أدناه.

ك-عامل

يستخدم عامل التصحيح هذا للتشغيل الدوري و /أو في درجات الحرارة المحيطة بخلاف 20 C درجة مئوية.

عدد الساعات العمل في اليوم	درجة الحرارة المحيطة (C ج)
10°	20°	30°	40°	50°
≥10	1,15	1	0,85	0,7	0,6
8	1,25	1,1	1	0,85	0,7
6	1,4	1,25	1,1	1	0,85
4	1,6	1,4	1,25	1.1	1
2	1,8	1,6	1,4	1,25	1,1

عامل س

إذا كانت سرعة الإدخال مختلفة عن 1500 دورة في الدقيقة ، فيمكن ضبط الحمل الحراري باستخدام معامل س.

النسبة	عدد الدورات في الدقيقة
1750	1500	1000	500
S	0,94	1	1,05	1,1

عامل ص

إذا كان ناقل الحركة موجودا في مكان ضيق أو في الهواء الطلق ، فيمكن ضبط الطاقة الحرارية باستخدام عامل ص.

النسبة	غرفة صغيرة	غرفة كبيرة	شارع
R	0,70	1,00	1,35

وبالتالي ، فإن حساب الطاقة الحرارية لعلبة التروس ، مع مراعاة عوامل التأثير المذكورة أعلاه ، سيكون على النحو التالي:

P_تي1=ص_T * ك * ق * ص

يجب أن تكون الطاقة الحرارية أعلى من الطاقة المرسلة إلى ناقل الحركة في جميع أوضاع التشغيل. إذا كانت الطاقة الحرارية لعلبة التروس أقل من الطاقة المرسلة ، حتى في حالة واحدة من دورة التشغيل المحتملة ، يجب توفير دائرة تبريد إضافية.

مثال على اختيار العتاد

البيانات الأولية:

المحرك: كهربائي ، طاقة 22 كيلو واط ، سرعة دوران 1500 دورة في الدقيقة
المعدات:
حزام ناقل ، تحميل غير متساو
وضع التشغيل: بشكل مستمر 10 ساعات في اليوم ، وعدد عمليات الإطلاق في الساعة هو 1
عزم التشغيل المطلوب: 100000 نيوتن متر
أقصى عزم دوران على النجم: 200000 نيوتن متر
سرعة الدوران: 1.9 دورة في الدقيقة
مطلوب خدمة الحياة: 10000 ساعة
موقف العمل: أفقي
درجة الحرارة المحيطة 30 C درجة مئوية
مكان العمل: غرفة كبيرة

اختيار العتاد:

النسبة المطلوبة: 1500 /1.9=789
معامل التطبيق ك_A: 1,25
عزم الدوران لاختيار العتاد:
ر2=100000 * ك_A * جيم=100000 • 1.25 • 1=125000
يجب أن يحتوي صندوق التروس المحدد على عزم دوران للتحكم₂> T_{2 ص} عند اختيار.

حدد القيمة تي في الكتالوج_N لا تتجاوز القيمة المستلمة (ر_{2 ص}=125000) ، أي 133000 نانومتر ، في نفس الصف من عمود "النوع" يشار إلى أن علبة التروس لها بعد 1200. في جدول" البيانات الفنية "، حدد القيمة " أنا_مؤسسة"،وهو الأقرب إلى المطلوب أنا=789 ، في حالتنا إيف سيكون 778.1. ثم من العمود المقابل إلى 1500 دورة في الدقيقة ، وفقا للنسبة المحددة ، سوف تقرأ ر₂=133173 نانومتر: لذلك ، سيكون لعلبة التروس الصحيحة تكوين" سل12004".

أقصى عزم دوران لعلبة التروس سل12004 ر_{2 ماكس}=250 ، 000 نانومتر>200 ، 000 نانومتر

الطاقة الحرارية لعلبة التروس سل12004 ص_T=31 كيلو واط

نأخذ في الاعتبار عامل درجة الحرارة المحيطة ك:

P_تي1=31 * 0.85=26.35 كيلو واط

نظرا لأن سرعة الإدخال هي 1500 دورة في الدقيقة ، فإن المعامل س=1

الطاقة المطلوبة من قبل التطبيق: 100000 • 1,9 /9550=20 كيلو واط

وبالتالي ، بالنظر إلى أن الشرط 26.35 كيلو واط>20 كيلو واط قد تم الوفاء به ، فإن نظام التبريد الإضافي لعلبة التروس غير مطلوب.

التطبيقات التي:

• أنها تتطلب قيم مدة أخرى من 10000 ساعة
• لديهم سرعات إدخال مختلفة عن القيم المحددة في الكتالوج
• تتميز بدورات التشغيل ذات السرعات والأحمال المتغيرة
• أنها توفر وجود الأحمال المحورية في المدخلات /الإخراج من علبة التروس

يجب النظر فيها بشكل منفصل ، باستخدام برامج حسابية خاصة ، لهذا ، اتصل بالمتخصصين لدينا للحصول على المساعدة.
