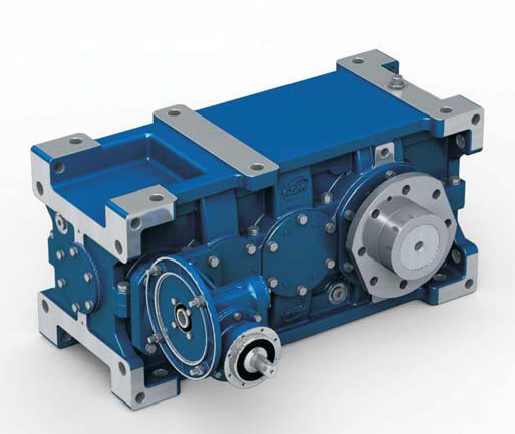

علب التروس للعمل مع أجهزة الرفع الصناعية من السلسلة آر إكس بي 3-إي من الشركة ستم هذه هي عمليات نقل ميكانيكية عالية التقنية وموثوقة لأداء مهام متخصصة من هذا النوع. يتم التحكم في السرعة في نطاق واسع بفضل استخدام ناقل حركة كوكبي تفاضلي بمدخلين. نسبة القوتين التطبيقيتين تجعل من الممكن ضبط عملية الرفع (التسارع/التباطؤ). يتم تمثيل نطاق النموذج الذي يتكون من اثني عشر بعدا شاملا بنسخة من ثلاث مراحل.
يتكون الجسم المتآلف من الحديد الزهر (لجميع الأحجام ، الصلب عند الطلب) ، وبسبب عدم وجود أجزاء مكونة ، لديه صلابة عالية بدلا من الأحمال العالية. تم تصميم الهيكل الداخلي لعلبة التروس بطريقة تعمل على تحسين دوران مواد التشحيم وتقليل الضوضاء وضمان إحكام الهيكل. تم تصميم عقد توصيل المدخلات والمخرجات كبيرة الحجم لمواجهة تحديات مجال التطبيق هذا ولها نسب أداء وزن ممتازة.
الخصائص التقنية لعلب التروس الأسطوانية لرفع آليات سلسلة ستم ركسب 3-إي
- عزم الدوران: 2700-177000 نانومتر;
- نسبة الإرسال: 29,4 - 568;
- نطاق سرعة الإدخال: 1450 دورة في الدقيقة;
- نطاق سرعة الإخراج: 2.6-49.3 دورة في الدقيقة;
- عدد التروس: 3;
- تصاعد التصميم: إم بي 5;
- نطاق درجة حرارة التشغيل: -20 ... 110 C ج.
المعلمات من الأحجام القياسية من ستم سلسلة ركسب 3-ه رفع علب التروس
النوع علب التروس | النسبة التحويلات | لحظة ، نانومتر | السلطة, كيلوواط | السرعة, دورة في الدقيقة |
آر إكس بي 3 /إي-802 | 31,7 - 549 | 2700 - 3500 | 1,1 - 14,0 | 2,6 - 45,8 |
آر إكس بي 3 /إي-804 | 33,5 - 542 | 4000 - 5000 | 1,4 - 19,7 | 2,7 - 43,3 |
آر إكس بي 3 /إي-806 | 33,5 - 568 | 5600 - 7600 | 1,9 - 27,0 | 2,6 - 43,2 |
آر إكس بي 3 /إي-808 | 29,4 - 561 | 6600 - 10800 | 2,9 - 37,0 | 2,6 - 49,3 |
آر إكس بي 3 /إي-810 | 31,7 - 537 | 10000 - 14800 | 4,5 - 52 | 2,7 - 45,8 |
آر إكس بي 3 /إي-812 | 31,2 - 540 | 14500 - 21900 | 6,7 - 77 | 2,7 - 46,5 |
آر إكس بي 3 /إي-814 | 31,7 - 549 | 21500 - 29900 | 9,0 - 112 | 2,6 - 45,8 |
آر إكس بي 3 /إي-816 | 33,5 - 542 | 31500 - 42800 | 11,9 - 155 | 2,7 - 43,3 |
آر إكس بي 3 /إي-818 | 33,5 - 568 | 43300 - 63200 | 16,4 - 213 | 2,6 - 43,2 |
آر إكس بي 3 /إي-820 | 29,4 - 561 | 53100 - 86800 | 24,0 - 298 | 2,6 - 49,3 |
آر إكس بي 3 /إي-822 | 33,6 - 537 | 80300 - 119000 | 37,0 - 418 | 2,7 - 45,8 |
آر إكس بي 3 /إي-824 | 31,2 - 531 | 116000 - 177000 | 50,0 - 613 | 2,7 - 46,5 |
يمكنك شراء علب التروس لرفع آليات سلسلة ستم ركسب 3-إي ، ومعرفة السعر ومزيد من المعلومات حول المنتج عن طريق الاتصال المتخصصين لدينا.
