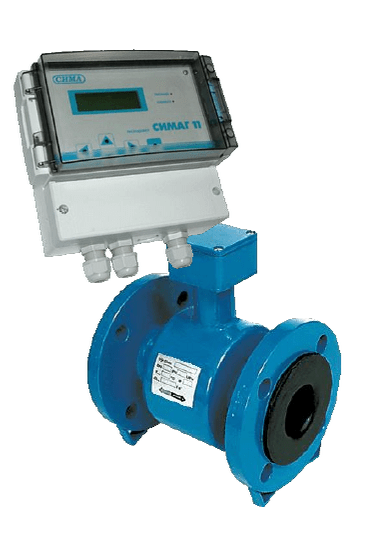

مقياس التدفق (بطانة مطاطية صلبة ، قسم مزود خدمة الإنترنت. 30 م كاب.)
التعيين
تم تصميم مقياس الجريان الكهرومغناطيسي سيماج 11 لقياس وعرض وتسجيل معدل التدفق وحجم السائل الذي مر من خلال عنصر الاستشعار (الاستشعار) للجهاز. يمكن لمقياس التدفق قياس معدل التدفق وحجم السائل في الاتجاهين الأمامي والخلفي.
مبدأ العملية
يعتمد مبدأ تشغيل الجهاز على قانون فاراداي للحث الكهرومغناطيسي ، والذي بموجبه يتم تحفيز المجالات الكهرومغناطيسية في موصل يتحرك في مجال مغناطيسي. يتم تنفيذ دور الموصل المتحرك في الجهاز بواسطة سائل موصل للكهرباء ، ويتم إنشاء المجال المغناطيسي بواسطة ملفات ، ويتم إزالة المجالات الكهرومغناطيسية من أقطاب قياس خاصة. يتناسب المجال الكهرومغناطيسي المقاس مع متوسط معدل التدفق في خط الأنابيب ، ومع مقطع عرضي معروف ، مع معدل التدفق الحجمي.
مقياس الجريان الكهرومغناطيسي سيماج-11
سيماج-11 هو مقياس الجريان الكهرومغناطيسي مصممة لقياس السوائل الموصلة كهربائيا مع الحد الأدنى من الموصلية من 5 ميكرون/سم. يمكن للمستشعر قياس تدفق وحجم السائل في اتجاهين-للأمام والخلف.
مبدأ تشغيل مقياس الجريان سيماج-11
يترك مبدأ تشغيل مقاييس التدفق الكهرومغناطيسي فرصا قليلة لتنفيذ ميزات التصميم. لهذا السبب ، يتم بناء معظم الأجهزة من مبدأ القياس هذا وفقا لنفس المخطط ، و سيماج-11 ليست استثناء من هذا.
يتكون من جزء تدفق (مستشعر) مثبت مباشرة في خط الأنابيب ، ووحدة ذكية (محول) تعالج إشارة القياس الأولية ، وتعرض وتسجل تدفق/حجم السائل.
يوفر التصميم نسختين: مدمجة ومنفصلة. النموذج المدمج لمقياس التدفق هو تصميم أحادي الكتلة ، في إصدار منفصل ، يتم توصيل المستشعر والمحول بواسطة كابل قياس خاص.
ما هي الميزات التي تميز سيماج-11 من مقاييس التدفق الأخرى من هذه الفئة:
- اثنين من المدخلات الاختيارية لأجهزة استشعار درجة الحرارة بت 100 - والذي يسمح لك لاستخدام متر تدفق في الواقع كمقياس الحرارة.
- تم تصميم وظيفة تنظيف الأقطاب الكهربائية (إسك) وظيفة التنظيف الكهربائي التلقائي لمنع الودائع من التراكم على أقطاب القياس من مقياس الجريان التي يمكن أن تؤثر على دقة القياسات.
- سيماستر البرمجيات هو برنامج سكانها ينالون الجنسية الروسية بالكامل لتكوين تدفق متر.
مجالات تطبيق سيماج-11
- إمدادات المياه ومعالجة المياه
تتطلب الصناعات كثيفة الاستهلاك للطاقة مثل الطاقة وإنتاج الصلب وصناعة اللب والورق والتعدين في الاقتصاد التنافسي اليوم محاسبة تجارية وتكنولوجية ، والمياه ليست استثناء;
- الصناعات الغذائية
إن المتطلبات الصحية العالية المفروضة على صناعة الأغذية ، بدورها ، تخلق إطارا صلبا لنظام متعدد المراحل لغسل وتنظيف الحاويات وخطوط الأنابيب ، لتخزين الطعام وتحضيره ونقله ، ومحاسبة الأحماض والقلويات وغيرها من السوائل الموصلة للكهرباء المشاركة في العمليات التكنولوجية. هذه مهمة يمكن لمقياس التدفق الكهرومغناطيسي التعامل معها;
- الصناعة الكيميائية
إصدارات مختلفة من القواعد والمواد القطب المتاحة للنظام تسمح باستخدام سيماج-11 مقاييس التدفق في البيئات المسببة للتآكل;
- محطات معالجة المياه
تتطلب المعايير البيئية الحديثة النظر عند التخلص من النفايات في كثير من الأحيان لأغراض تجارية. على خطوط أنابيب المياه العادمة ذات القطر الصغير نسبيا ، أصبحت مقاييس التدفق الكهرومغناطيسي منافسة لأنابيب الموجات فوق الصوتية ، ومن حيث معلمة الخطأ التي تتجاوزها;
- الإسكان والخدمات المجتمعية
في الإسكان والخدمات المجتمعية ، يمكن استخدام مقاييس التدفق الكهرومغناطيسي سيماج-11 ليس فقط للمحاسبة التجارية لموارد مياه الشرب والمعالجة ، ولكن أيضا كمقاييس حرارة على خطوط أنابيب التدفئة والكشف عن التسرب في الوقت المناسب.
- ...وغيرها من الصناعات.
الخصائص التقنية لمقاييس التدفق الكهرومغناطيسي سيماج-11
- نطاق قطر الممر الشرطي (الأحجام القياسية): دن 10...1200 مم;
- نطاق التشغيل لمعدلات التدفق: 0.02...10 م /ث;
- خطأ: ±0.5%;
التصميم: مدمج (أحادي الكتلة) ، متباعد (حتى 50 م);
معلمات البيئة:
- الحد الأدنى للموصلية هو 5 ميكرون /سم (للمياه المنزوعة المعادن - 20 ميكرون /سم);
- محتوى الجسيمات الصلبة لا يزيد عن 5 ٪ بالوزن;
درجة الحرارة:
- المطاط التقني (ساعة) تصل إلى +80℃;
- تفلون (بتف ، إتف) تصل إلى +150℃;
- الضغط يصل إلى 2.5 ميجا باسكال.
- مادة القطب: الفولاذ المقاوم للصدأ (قياسي) ، هاستيلوي ، التيتانيوم ، البلاتين;
- التثبيت في خط الأنابيب: مشفه;
- امدادات الطاقة: 150...260 فولت ، (50-10) هرتز ، 10 فولت أمبير ، اختياري 18...36 فولت تيار مستمر (فقط للإصدار المضغوط);
- واجهات رقمية: رس-485 ، مودبوس ، بروتوكولات أسي (كمعيار);
النواتج:
- تيار 4...20 مللي أمبير ، سلبي ، معزول كلفانيا بجهد مسموح به 12...30 فولت ، أقصى قيمة مقاومة للحمل 250 أوم (اختياري).
- التردد ، فماكس=1.5 كيلو هرتز ، السلبي ، معزولة كلفاني ، أوماكس=25 فولت ، إماكس=50 مللي أمبير (اختياري).
- نبضة ، بحد أقصى 50 نبضة /ثانية (وزن نبضة) ، معزولة كلفانيا سلبية ، أوماكس=25 فولت ، إيماكس=50 مللي أمبير (اختياري).
المدخلات: 2 سبتمبر 100 ، اتصال 4 أسلاك
وظائف مقياس الجريان سيماج-11
- الكشف عن أنبوب فارغ;
- التنظيف الذاتي للأقطاب الكهربائية;
- ساعة في الوقت الحقيقي;
- أرشيف القياس غير المتطاير;
- سجل الأجهزة (رموز الخطأ).
- الضوابط: 5 أزرار
العرض: عرض أبجدي رقمي من سطرين
درجة الحماية:
- المدمجة ، الألومنيوم الإسكان ، إب 67;
- منفصل ، إس إس إس ، آي بي 65;
- منفصل ، إس إس إس ، آي بي 68.
