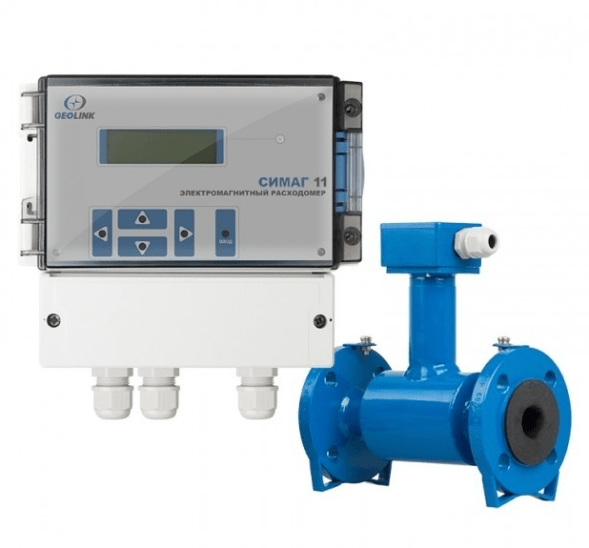

مقياس الجريان سيماج 11-دن 200-ين 10 مشفه ، ص /إيسب /، كابل 10 متر ، إب 68
التعيين
تم تصميم مقياس الجريان الكهرومغناطيسي سيماج 11 لقياس وعرض وتسجيل معدل التدفق وحجم السائل الذي مر من خلال عنصر الاستشعار (الاستشعار) للجهاز. يمكن لمقياس التدفق قياس معدل التدفق وحجم السائل في كلا الاتجاهين الأمامي والخلفي.
مبدأ العملية
يعتمد مبدأ تشغيل الجهاز على قانون فاراداي للحث الكهرومغناطيسي ، والذي بموجبه يتم تحفيز المجالات الكهرومغناطيسية في موصل يتحرك في مجال مغناطيسي. يتم تنفيذ دور الموصل المتحرك في الجهاز بواسطة سائل موصل للكهرباء ، ويتم إنشاء المجال المغناطيسي بواسطة ملفات ، ويتم إزالة المجالات الكهرومغناطيسية من أقطاب قياس خاصة. يتناسب المجال الكهرومغناطيسي المقاس مع متوسط معدل التدفق في خط الأنابيب ، ومع مقطع عرضي معروف ، مع معدل التدفق الحجمي.
نظرا لمبدأ التشغيل ، يتم تغطية الجهاز دائما من الداخل بطبقة من المواد العازلة (مبطنة).
الوصف
تم تصميم مقياس الجريان سيماج 11 لقياس وعرض وتسجيل معدل التدفق وحجم السائل الذي مر من خلال جهاز استشعار الجهاز. يتم قياس معدل التدفق وحجم السائل في اتجاهين-إلى الأمام والعكس. يحتوي مقياس التدفق الكهرومغناطيسي على إشارات خرج قياسية ومجموعة متقدمة من الوظائف وواجهة رقمية. تصميم مقياس التدفق له تصميم منفصل. يتم توصيل المستشعر والمحول بواسطة كابل قياس خاص. يمكن التحكم في مقياس التدفق الكهرومغناطيسي يدويا أو عن بعد من جهاز كمبيوتر باستخدام برنامج سيماستر.
المواصفات
- حد الخطأ النسبي المسموح به للتدفق الحجمي والحجم: 0.5 دولار%
- يتراوح القطر: من 10 إلى 1400 ملم
- نطاق العمل لمعدلات التدفق: من 0.02 إلى 10 م /ث
- ضغط العمل: ما يصل إلى 4 ميجا باسكال
- نطاق درجة حرارة الوسط المقاس: -10...+ 150 C ج
- نطاق درجة الحرارة المحيطة: -20...+ 50 C ج
- النواتج
- - الحالي 4...20 مللي أمبير ، سلبي ، ش=12...30 فولت
- - التردد ، فماكس=1.5 كيلو هرتز ، السلبي ، أوماكس=25 فولت ، إماكس=50 مللي أمبير
- - نبض ، بحد أقصى 50 عفريت /ثانية ، سلبي ، أوماكس=25 فولت ، آيماكس=50 مللي أمبير
- واجهة رقمية: رس-485 (مودبوس ، أسي)
- درجة الحماية: إب 65 ، إب 67 اعتمادا على التصميم
التطبيق
- معالجة المياه
- إمدادات المياه
- علم المعادن
- صناعة اللب والورق
- الصناعة الكيميائية
- الصناعات الغذائية
- استخراج النفط والمعادن
- الإسكان والخدمات المجتمعية
- وغيرها
السوائل للمحاسبة
يستخدم مقياس التدفق الكهرومغناطيسي لقياس تدفق السوائل الموصلة كهربائيا بحد أدنى من الموصلية يبلغ 5 µ سم /سم.
- المياه النظيفة
- مياه الصرف الصحي
- المحاليل الحمضية
- المحاليل القلوية
- المنتجات الغذائية
- مخاليط
- اللب والمعلقات
- وسائط أخرى موصلة للكهرباء
المزايا
- التحقق من المحاكاة
- دقة عالية واستقرار القياسات
- وظيفة التنظيف الذاتي للقطب الكهربائي
- الكشف عن خط أنابيب فارغ
- الحد الأدنى من المتطلبات للأقسام المستقيمة
- قياس التدفق في اتجاهين
- المخرجات القياسية: النبض ، التردد ، التيار
- إمكانية البرمجة عن بعد والحصول على البيانات
- ساعة في الوقت الحقيقي
- سجل الأجهزة غير المتطايرة
- العملية في وضع مقياس الحرارة
