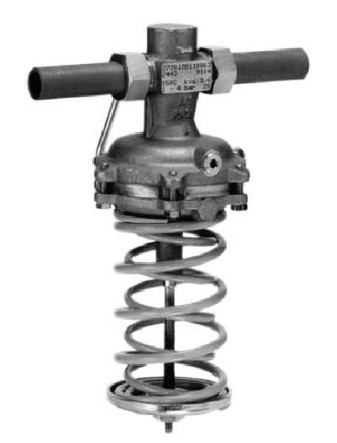

نوع مخفض الضغط 44-2 دن 50 ين 25 نو.: 1109058
الحلقة 44
نوع 44-0 ب · نوع 44-1 فولت صمام تخفيض الضغط
نوع 44-6 فولت · صمام الالتفافية
التطبيق
- لنقاط الضبط من 0.2 بار إلى 20 بار مع الصمامات ز G إلى ز 1 رو 25 للغازات غير القابلة للاشتعال
- حتى 80 C درجة مئوية ، سوائل تصل إلى 150 C درجة مئوية وبخار يصل إلى 200 C درجة مئوية.
صمام تخفيض الضغط نوع 44-0 فولت ، 44-1 فولت: صمام يغلق عندما يزداد الضغط خلف الصمام.
صمام الالتفافية نوع 44-6 فولت: يفتح الصمام عندما يزيد الضغط أمام الصمام.
تتكون المنظمين من صمام ومشغل منفاخ و واضع.
خصائص مميزة:
- ف-المنظمون الذين لا يحتاجون إلى صيانة فنية كبيرة الصيانة والطاقة المساعدة,
- مجموعة واسعة ومريحة الإعداد المضبوطة مسبقا,
- صمام مقعد واحد مع تحميل الربيع والتفريغ من قبل الضغط عن طريق منفاخ معدني,
- منفاخ الفولاذ المقاوم للصدأ,
- تصميم مدمج مع ارتفاع تركيب منخفض للغاية,
- واضع مع إمكانية الختم,
- إمكانية تصنيع جسم الصمام من النحاس أو الفولاذ المقاوم للصدأ.
الإنشاءات
- منظم ضغط مع مشغل لنطاقات ضغط محددة مسبقا قيم تصل إلى 1 ؛ 4 ؛ 6 أو 10 بار وصمام إعداد مع الخيط الداخلي ز 1/2 ، ز 3/4 أو ز 1.
- صمام تخفيض الضغط من النوع 44-1 فولت (تين. 1) وضع صمام رو 25 للوسائط السائلة حتى 150 C ج والوسائط الغازية حتى 80 C ج ، مع تخفيف الضغط.
- صمام تخفيض الضغط من النوع 44-0 ب (تين. 1) صمام الإعداد رو 25 للبخار تصل إلى 200 C ج ، مع تخفيف الضغط.
- صمام الالتفافية نوع 44-6 فولت صمام الإعداد مع رو 25 للسوائل تصل إلى 150 C ج ، والغازات تصل إلى 80 C ج والبخار تصل إلى 200 C ج, مع تخفيف الضغط.
1) تصميم خاص
- قيمة كفس الخاصة ل ز 1/2
- مع أجزاء داخلية مقاومة للزيت لنوع 44-1 فولت /44-6 فولت
- بتف-نسخة مجانية
- مصممة للغازات النقية والماء والبخار.
- مع اتصال شفة للإسكان الفولاذ المقاوم للصدأ
1) بدون تفريغ الضغط عند القيم المحددة من 0.2 إلى 2 بار.
تم تصميم صمامات تخفيض الضغط للحفاظ على الضغط الذي يعمل عند مخرج الصمام عند مستوى ثابت محدد مسبقا ويوصى باستخدامه بشكل خاص في أنظمة التدفئة المركزية وشبكات التدفئة الواسعة.
أساسا ، نوع 44-2 ونوع 44-3 المنظمين تتكون من السكن مع مخروط محرك تفريغ مع غشاء العمل ومجموعة من الينابيع. منظم النوع 44-3 هو صمام تخفيض ضغط الأمان ، وبالتالي فهو مجهز بشكل إضافي بغشاء عمل ثان.
عندما يتم تدمير الغشاء الأول ، يحتفظ الجهاز بخصائصه التنظيمية. علاوة على ذلك ، في حالة الضغط المرتفع بشكل مفرط عند مخرج المنظم ، فإنه يعمل مثل صمام إغلاق الأمان.
يدخل وسيط العمل مدخل الصمام في الاتجاه المشار إليه بالسهم الموجود على جسمه ، ويدخل القسم الحر بين المقعد (2) والمخروط (3) ، ثم يترك الصمام عند المخرج بضغط منخفض. انخفاض الضغط ، عن طريق أسلاك التحكم (11) يعمل على غشاء العمل (6) ، حيث يتم تحويله إلى قوة إزاحة ، متوازنة بقوة حزمة الزنبرك المضغوطة. من خلال الدوران خلف المستشعر (10) ، تتغير قوة عمل الزنبرك ، وبالتالي ، مستوى الضغط المحدد. مع زيادة الضغط عند مخرج الصمام ، يتم إغلاقه.
