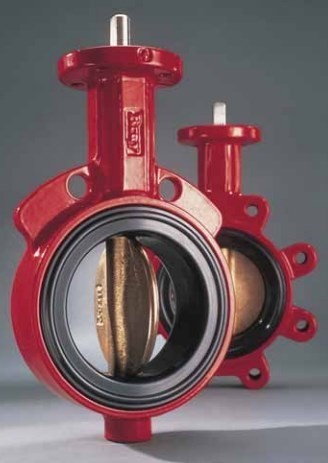

مصراع قرص دوار إس 30-38 أ مع مركز /عين. (غغ 40.3 /سس /إبدم) ين 16 دون محرك الأقراص
سلسلة 30 الإسكان مع الثقوب توسيط
سلسلة 31 الإسكان مع الثقوب الخيوط
* الخيار ' أنسي/أسم الإصدار القياسي
الممر الشرطي دن: 50...500
الضغط الاسمي ين: 10/16
ماكس. الضغط: 16 بار ل دن 50...300 دن
10 بار ل 350 دن...دن 500
العمل درجة حرارة متوسطة: '40...+ 204 درجة مئوية (اعتمادا على مواد الغالق)
النسخة المناخية: يو ، أوهل ، تي ، تم ، التلفزيون ، وفقا ل غوست 15150 ' 69
العمل اتجاه العرض المتوسط: أي
ماكس. متوسط معدل التدفق: السائل: 9 م /ث
الغازات: 54 م /ث
فئة ضيق: أ (لا تسرب مرئية) ، وفقا ل إسو 5208: 2008 ، غوست ص 54808-2011
طول البناء: وفقا لدين إن 558 صف 20
اتصال: اقتران مشفه ، بين الشفاه من خط الأنابيب
مكافحة الشفاه: وفقا ل دين إن 1092 ؛ إسو 7005 ؛ غوست 12820 '80 ؛ غوست 12821' 80 ؛ غوست 12815 '80 ؛ غوست ص 54432' 2011
تصاعد الموقف: أي موقف باستثناء موقف الجذعية إلى أسفل
صمامات القرص الدوار سلسلة 30/31
حل اقتصادي للتطبيقات الصناعية العامة في أنظمة إمدادات المياه والحرارة والتهوية وتكييف الهواء وإطفاء الحرائق.
يسمح تصميم البوابة باستخدام كل من منع التدفق وتنظيم معدل التدفق (صمامات الإغلاق).
اعتمادا على المواد المستخدمة ، من الممكن تشغيل الصمامات على الوسائط السائلة واللزجة والجافة والغازية ، والوسائط الكاشطة والعدوانية ، في مجموعة واسعة من أوضاع درجة الحرارة والضغط ، للفراغ.
مواصفات المواد:
الجسم:
- رمادي الحديد الزهر أستم أ 126 الفئة ب*
- عالية القوة الحديد الزهر أستم 395 غرام 60 ' 40 ' 18*
- الكربون الصلب أستم أ 216 وب*
- درجة حرارة منخفضة الكربون الصلب أستم أ 352 لك*
- الفولاذ المقاوم للصدأ أستم إيه 351 سي إف 8 م
- سبائك الألومنيوم ألسي7 ملغ
- * طلاء واقية المضادة للتآكل من السكن البوليستر
القرص
- عالية القوة الحديد الزهر أستم 536 مع بطانة النايلون 11*
- * النايلون 11' تكنوبوليمر ، مع مقاومة عالية ل
- التآكل والتآكل. المواد الاقتصادية.
- استانلس ستيل ايه 351 سي اف 8 ام
- سبائك الألومنيوم والبرونز أستم ب 148 و 954
الأسهم:
- الفولاذ المقاوم للصدأ أستم أ 276 نوع 316
- الفولاذ المقاوم للصدأ أستم أ 582 نوع 416
سرج مرن:
- إبدم ('40...+ 121 درجة مئوية) الإيثيلين البروبيلين ديين المطاط
الموصى بها: الباردة /الساخنة /مياه البحر ، الهواء ، الكحول ، الحمضية ، القلوية ، المحاليل الملحية ، وسائل الإعلام الغذائية ، وسائل الإعلام السائبة.
غير مستحسن: الهيدروكربونات والزيوت وزيت التربنتين
- نبر ('18...+ 100 درجة مئوية) مطاط النتريل بوتادين
الموصى بها: الهيدروكربونات (النفط والبنزين ووقود الديزل والزيوت) والغازات ومخاليطها (البروبان والبيوتان والميثان) وسائل الإعلام الغذائية ، وسائل الإعلام السائبة.
غير مستحسن: المحاليل الحمضية والقلوية ، الأمونيا ، الأسيتون ، الهواء الساخن.
- إف كي إم (فيتون) ('18...+ 204 درجة مئوية) المطاط الفلوري
الموصى بها: الكحول ، استرات ، الهيدروكربونات في درجة حرارة عالية (النفط والبنزين ووقود الديزل والزيوت) ، والأحماض المركزة.
غير مستحسن: الماء الساخن والبخار والأمونيا والأسيتون والمحاليل القلوية.
محرك مصراع:
- مقبض /علبة التروس /محرك هوائي /محرك كهربائي
أبعاد الاتصال وفقا ل إسو 5211:2001
معدات إضافية (خيارات):
- مؤشر نهاية الموقف /مناور /
- موزع هوائي /منظم مرشح /
- دليل الجذعية مضاعف /تمديد
