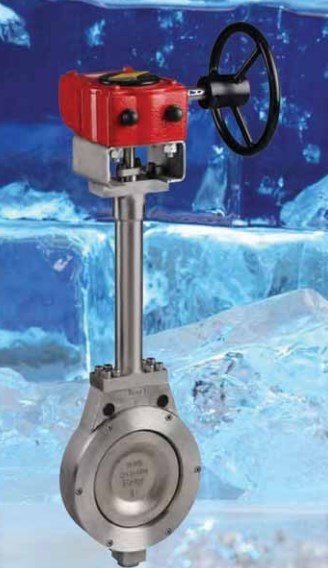

س 40-466 مصراع القرص الدوار براي مع مركز /العين (كس/سس/ربتف) بن 16 مع علبة التروس اليدوية
صمامات القرص الدوار سلسلة 40...45
صمامات عالية الأداء من أعلى فئة مع انحراف مزدوج. تضمن ميزات التصميم ومجموعة واسعة من المواد إمكانية عالمية تقريبا لاستخدام هذه الصمامات. فراغ أو ضغط مرتفع ، درجات حرارة منخفضة أو بخار ، غازات ، وسائط كاشطة ، وسائط عدوانية ، وسائط حريق ومتفجرة ، يتم تقديم حل مناسب لكل حالة. يسمح تصميم البوابة باستخدام كل من منع التدفق وتنظيم معدل التدفق (صمامات الإغلاق).
في الوقت نفسه ، تكون الصمامات قادرة على تحمل الأحمال الشديدة وعدد كبير من دورات التشغيل (1 ، 000 ، 000 دورة مضمونة). يضمن الغالق إحكاما مطلقا في كلا الاتجاهين.
بالمقارنة مع التركيبات التقليدية (الصمامات الكروية والصمامات والصمامات) ، فإن صمامات هذه السلسلة لها أبعاد ووزن أصغر بكثير. بالإضافة إلى ذلك ، فإن عزم الدوران المطلوب هو أيضا أقل بكثير من نظائرها التقليدية. هذا يقلل بشكل كبير من تكلفة شراء وتركيب وتشغيل وصيانة الصمامات والمحركات.
مواصفات المواد:
الجسم:
- الكربون الصلب أستم أ 216 وب*
- درجة حرارة منخفضة الكربون الصلب أستم أ 352 لك*
- الفولاذ المقاوم للصدأ أستم إيه 351 سي إف 8 م
- الفولاذ المقاوم للصدأ" دوبلكس " أستم أ 890 الصف 4 أ
- الفولاذ المقاوم للصدأ "سوبر دوبلكس" أستم أ 890 الصف 5 أ
- سبائك: التيتانيوم ، هاستيلوي ، مونيل ، سبيكة 20 ، ناب ، أب
- * الحماية المضادة للتآكل من الفوسفات الإسكان
القرص:
- الفولاذ المقاوم للصدأ أستم إيه 351 سي إف 8 م
- الفولاذ المقاوم للصدأ" دوبلكس " أستم أ 890 الصف 4 أ
- الفولاذ المقاوم للصدأ "سوبر دوبلكس" أستم أ 890 الصف 5 أ
- سبائك: التيتانيوم ، هاستيلوي ، مونيل ، سبيكة 20 ، ناب ، أب
الأسهم:
- الفولاذ المقاوم للصدأ أستم أ 564 630 نوع17 ' 4 ف
- الفولاذ المقاوم للصدأ" دوبلكس " أستم أ 890 الصف 4 أ
- الفولاذ المقاوم للصدأ "سوبر دوبلكس" أستم أ 890 الصف 5 أ
- سبائك: التيتانيوم ، هاستيلوي ، مونيل ، إنكونيل
لها:
- رتف ('40...+ 260 درجة مئوية) يا الدائري مصنوعة من
- عززت بتف مع سيليكون امتصاص الصدمات
- إنكونيل ('40...+ 360 درجة مئوية) يا الدائري مصنوعة من
- إنكونيل مع إدراج الجرافيت
محرك مصراع:
- مقبض /علبة التروس /محرك هوائي /محرك كهربائي
- أبعاد الاتصال وفقا ل إسو 5211:2001
معدات إضافية (خيارات):
- مؤشر نهاية الموقف /مناور /
- موزع هوائي /منظم مرشح /
- دليل الجذعية مضاعف /تمديد
40 ك سلسلة مع الثقوب توسيط ين 16
41 ك سلسلة مع ين 16 الخيوط الثقوب
42 ك سلسلة مع الثقوب توسيط ين 25/40
43 ك سلسلة مع الثقوب الخيوط ين 25/40
44 ك سلسلة مع الثقوب توسيط ين 63/100
سلسلة 45 ك مع الثقوب الخيوط ين 63/100
فاير سيف ' النار آمنة أبي 607 الإصدار
المبردة ' النسخة المبردة بس 6364
* الخيار ' أنسي/أسم الإصدار القياسي
الممر الشرطي دن: 65...1500
الضغط الاسمي ين: 16/25/40/63
ماكس. الضغط: سلسلة 40/41 ' 20 بار
سلسلة 42/43 ' 50 بار
سلسلة 44/45 ' 100 بار
درجة حرارة بيئة العمل: '40...+ 360 درجة مئوية
(اعتمادا على المواد مصراع)
النسخة المناخية: يو ، أوهل ، تي ، تم ، التلفزيون ، وفقا ل غوست 15150 ' 69
العمل اتجاه العرض المتوسط: أي
ماكس. متوسط معدل التدفق: السائل: 5 م /ث
الغازات: 70 م /ث
فئة ضيق: أ (لا تسرب مرئية) ، وفقا ل إسو 5208: 2008 ، غوست ص 54808-2011
طول البناء: وفقا لدين إن 558 صف 20
اتصال: اقتران مشفه ، بين
الشفاه الأنابيب
التزاوج الشفاه: وفقا ل دين إن 1092 ؛ إسو 7005;
غوست 12820 '80 ؛ غوست 12821' 80;
غوست 12815'80 ؛ غوست ص 54432'2011
تصاعد الموقف: أي موقف باستثناء موقف الجذعية إلى أسفل
