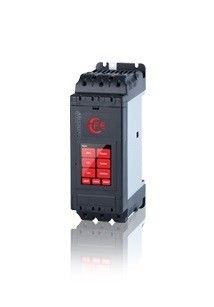

بداية لينة فيرفورد سجي-203 (90 كيلو واط ، 160 أمبير)
ال فيرفورد إلكترونيات التآزر سلسلة بداية لينة تم تصميمه لبدء تشغيل محركات قياسية غير متزامنة ثلاثية الطور تصل إلى 90 كيلو واط (120 حصان) عند 160 أمبير عند الاتصال في خط أو حتى 132 كيلو واط (176 حصان) عند 230 أمبير عند الاتصال داخل دلتا (تعتمد كلتا القيمتين الاسميتين على التطبيق).
عند الاتصال بالخط ؛ مصممة للمحركات وتصنيف الفئة:
- 90 كيلو واط ، 160 أمبير عند 400 فولت - فئة الإغلاق 10 (مستمر)
- 75 كيلو واط ، 132 أمبير عند 400 فولت - فئة الإغلاق 20 (مستمر)
- 55 كيلو واط ، 100 أمبير عند 400 فولت - فئة الإغلاق 30 (مستمر)
عند الاتصال داخل دلتا ؛ مصممة لمطابقة المحركات وفئات إيقاف التشغيل: - ملاحظة. توفير الطاقة غير متوفر في هذا الوضع.
- 150 كيلو واط ، 277 أمبير عند 400 فولت - فئة الإغلاق 10 (مستمر)
- 110 كيلو واط ، 229 أمبير عند 400 فولت - فئة الإغلاق 20 (مستمر)
- 90 كيلو واط ، 173 أمبير عند 400 فولت - فئة الإغلاق 30 (مستمر)
(راجع دليل البدء السريع ودليل فئة الرحلة للحصول على إرشادات ، وكذلك لتصنيفات ماي الحالية وإتش بي)
الحجم 2: العرض 143 مم ، العمق 232 مم ، الارتفاع 318 مم. إيب00 (الخيار إيب20 /نيما1 - انظر المنتجات ذات الصلة أدناه).
الوزن: 6.5 كجم.
وتشمل الميزات:
- المدمج في لوحة المفاتيح
- 1 المدخلات التناظرية + 1 الناتج التناظرية في 0-10 فولت 10 مللي أمبير /4-20 مللي أمبير
- 4 مرحلات الإخراج القابلة للبرمجة (2 مجموعات)
- 3 س المدخلات الرقمية للبرمجة (2 مجموعات في 24 فولت تيار مستمر أو 110 فولت تيار متردد أو 230 فولت تيار متردد + الجهد تعتمد على 10 ٪ -15 ٪ الجهد المطبق على محطات د1-2 كوم)
- محطة أوسب لتسجيل البيانات وإعداد /حفظ المعلمات.
- الثرمستور المدخلات (المؤسسة العامة للاتصالات).
- جهد الإدخال: من 200 فولت إلى 480 فولت ، عند 45-65 هرتز
- يمكن العثور على الصمامات الموصى بها في دليل البدء السريع
- خيارات طاقة إضافية: تتطلب مرحلة واحدة 110 فولت أو 230 فولت تيار متردد ، أو 24 فولت تيار مستمر
جبل المقصورة.
- مساحة التهوية فوق وتحت: 100 مم
- مساحة التهوية على الجانبين: 40 مم
- مساحة التهوية في الأمام: 25 مم
- تصاعد مع 4 البراغي في العمق على 80 مم س 304 مراكز مم.
- مصنفة عند 50 درجة مئوية.
تعيين الشركة المصنعة: سغي-203-4-01
التآزر-سوفت ستارترز الرقمية مع المدمج في 3.5" لوحة التحكم التي تعمل باللمس.
- للمحركات غير المتزامنة 380/660 فولت 50 هرتز مع التيار المقنن من 17 إلى 195 أ.
- المدمج في الالتفافية المقاولين.
- تحسين استهلاك الطاقة ، الإعداد التلقائي للمعلمات ، البرمجة ، مراقبة معلمات التشغيل.
- منفذ أوسب لقراءة /تحميل المعلمات.
- بروتوكول مودبوس مدمج. بروفيبوس ، يمكن ، ديفيسينيت هو خيار. آي بي 20.
- امدادات الطاقة من دوائر التحكم=24 فولت أو ~220 فولت.
- الحماية الكاملة للمحرك الكهربائي مع الذاكرة.
- نطاق الطاقة 7.5-110 كيلو واط
