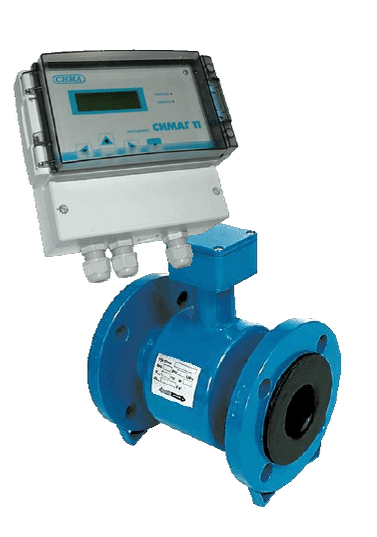

سيماج 11-10 رسك000011 طن مقياس الجريان 10 وعاء-دن 10/ين 16 ،(بطانة المطاط الصلب)
التعيين
تم تصميم مقياس الجريان الكهرومغناطيسي سيماج 11 لقياس وعرض وتسجيل معدل التدفق وحجم السائل الذي مر من خلال عنصر الاستشعار (الاستشعار) للجهاز. يمكن لمقياس التدفق قياس معدل التدفق وحجم السائل في الاتجاهين الأمامي والخلفي.
مبدأ العملية
يعتمد مبدأ تشغيل الجهاز على قانون فاراداي للحث الكهرومغناطيسي ، والذي بموجبه يتم تحفيز المجالات الكهرومغناطيسية في موصل يتحرك في مجال مغناطيسي. يتم تنفيذ دور الموصل المتحرك في الجهاز بواسطة سائل موصل للكهرباء ، ويتم إنشاء المجال المغناطيسي بواسطة ملفات ، ويتم إزالة المجالات الكهرومغناطيسية من أقطاب قياس خاصة. يتناسب المجال الكهرومغناطيسي المقاس مع متوسط معدل التدفق في خط الأنابيب ، ومع مقطع عرضي معروف ، مع معدل التدفق الحجمي.
نظرا لمبدأ التشغيل ، يتم تغطية الجهاز دائما من الداخل بطبقة من المواد العازلة (مبطنة).
مقياس الجريان سيماج 11-10 رسك000011 طن 10 ر-دن 10/ين 16 ،(بطانة المطاط الصلب)
- ج-أقطاب الفولاذ المقاوم للصدأ
- ك-تصميم مضغوط
- 00-طول الكابل
- 0-المعايرة 0.5%
- 0-امدادات الطاقة 150...260 فولت تيار متردد
- 1-وظيفة التنظيف الذاتي للقطب الكهربائي
- 1-مخرجات عفريت. + التردد + الحالي
- 4,,, 20 مللي أمبير, روبية 485, مودبوس رتو
- تي المدخلات 2 سبتمبر 100 4-الأقليم.
