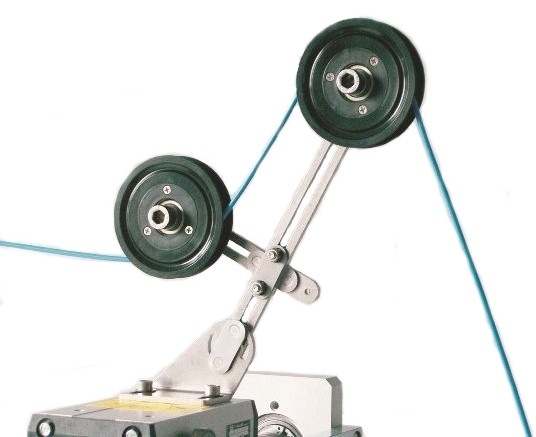

نظام دليل معياري يوهينج جي إس يتم استخدامه لنقل مواد الجرح (الكابلات ، الخيوط ، الحبال ، إلخ.) وفقا لمتطلبات عملية تكنولوجية معينة. نظرا لميزات البناء ، يتم تكييفها بسهولة لأداء مهام اللف المختلفة.
جامدة جدا ومستقرة البناء الفولاذ المقاوم للصدأ. نظام تركيب عالمي ، آلية تعديل سلسة. يتم تضمين محول ل أوهينغ المحار في الحزمة.
مكونات نظام أوهينغ غس:
- اثنين من بكرات دليل مع البطانات ، مجموعة واسعة من الأحجام;
- قضبان قابلة للتعديل لضبط البكرات في الموضع المطلوب;
- محول زاوية للتركيب على جسم صدفي ، مناسب للموديلات كي 15 ، آر جي 15 ، آر جي 20 ، آر جي 22 ، آر جي 30;
- السحابات
الخصائص التقنية لأنظمة دليل أوهينغ غس
- القطر الخارجي من بكرات الاتجاه: 20-100 مم;
- القطر الداخلي من بكرات الاتجاه: 15.5-50 مم;
- طول لوحة ضبط: 117-234 ملم.
المعلمات من الأحجام القياسية من أوهينغ غس أدلة
الفيديوهات | في الهواء الطلق القطر ، مم | الداخلية القطر ، مم | البطانات | في الهواء الطلق القطر ، مم | الداخلية القطر ، مم |
620001001 | 20,0 | 15,5 | 220000020 | 4,0 | 3,2 |
620001002 | 30,0 | 20,5 | 220000021 | 6,0 | 4,2 |
620001004 | 40,0 | 20,0 | 220000023 | 6,0 | 4,2 |
620001005 | 45,0 | 29,5 | 220000024 | 10,0 | 6,2 |
620001006 | 60,0 | 41,5 | 220000025 | 12,0 | 8,2 |
620001007 | 60,5 | 29,5 | 220000026 | 10,0 | 6,2 |
620001008 | 80,0 | 50,0 | 220000027 | 16,0 | 10,2 |
620001009 | 80,0 | 39,5 | 220000028 | 12,0 | 8,2 |
620001010 | 100 | 50,0 | 220000029 | 16,0 | 10,2 |
يمكنك شراء أنظمة دليل أوهينغ غس ، ومعرفة السعر ومزيد من المعلومات حول المنتجات عن طريق الاتصال المتخصصين لدينا.
