جميع الأحجام القياسية من سلسلة بس سوفتستارترز مجهزة الالتفافية /تحويلة المقاولين افتراضيا ، والتي تتحول تلقائيا بعد نهاية تسارع الجهاز الكهربائي.
يسمح لك الطلاء الواقي لألواح الدوائر الإلكترونية بحماية المعدات الكهربائية من التآكل الناجم عن التعرض للوسائط العدوانية (التبخر مع الحموضة العالية في صناعة المواد الكيميائية ولب الورق والورق ومحطات معالجة مياه الصرف الصحي ...).
توفر الوظائف المدمجة للحماية الإلكترونية للمحرك الكهربائي ضد التيار الزائد والتباطؤ والتشويش لعمود القيادة مستوى كافيا من الحماية للمحرك الكهربائي ، وتقليل التكاليف عند إنشاء نظام تحكم-لا يلزم تركيب وحدات خارجية إضافية.
أجهزة هذه السلسلة تدعم بروتوكولات التحكم الرقمي بروفيبوس ، مودبوس ، ديفيسينيت ، كانوبين.

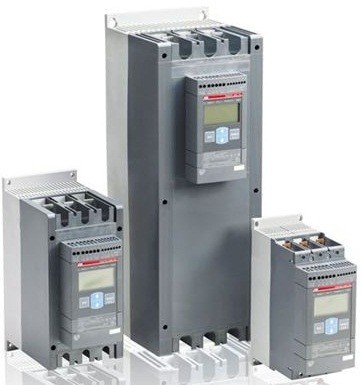

الخصائص التقنية لأجهزة أب لينة كاتب من سلسلة بس
الطاقة المقدرة: 7.5-200 كيلو واط;
التصنيف الحالي: 18-370 أ (الاتصال داخل "المثلث" غير مسموح به);
تصنيف الجهد التشغيل: 220-600 فولت أس;
جهد إمداد الطاقة للإلكترونيات: 110 فولت /220 فولت تيار متردد;
نطاق درجة الحرارة: -25...+ 60 C ج;
درجة الحماية: آي بي 20 /آي بي 00.
المدمج في الضوابط والخيارات
المدمج في عرض النص المعلومات ولوحة المفاتيح (القدرة على توصيل لوحة تحكم خارجية مع حماية إب 66);
3 مدخلات التحكم ("بدء تشغيل المحرك" ، "إيقاف المحرك" ، "إعادة تعيين الخطأ");
مرحلات الحالة القابلة للبرمجة (1 نو+1 نز اتصالات) 3 قطع. (عرض إشارة "العملية" ، "تجاوز" ، "الحدث");
4-20 مللي أمبير الناتج التناظرية (عرض المعلومات حول قيمة الانتاج الحالي);
فيلدبوس اتصالات الحافلات الصناعية باستخدام البروتوكولات الرقمية كانوبين ، ديفيسينيت ، بروفيبوس دب ، مودبوس رتو;
الاتصالات تحويلة متكاملة والموصلات في جميع بس سلسلة المبتدئين لينة;
طلاء واقية من لوحات الدوائر المطبوعة للاستخدام في البيئات العدوانية.
وظائف التحكم والإدارة والحماية المدمجة للمحرك الكهربائي
وظيفة التحكم في عزم دوران المحرك الكهربائي;
وظيفة الحد من تيار البدء للمحرك الكهربائي 1.5-7 بوصة;
وظيفة حماية الزائد للمحرك الكهربائي (فئة الاستجابة 10 أ ، 10 ، 20 ، 30);
وضع الدفع لبدء آليات التشويش والخاملة;
حماية ضد التشويش من الدوار ، رمح آلية محرك الأقراص;
حماية ضد التحميل الزائد وسائط الجافة /الخمول من معدات الضخ;
الحماية الحرارية للثايرستور.
اعتماد اختيار جهاز التشغيل الناعم على وضع التشغيل
بدء التشغيل العادي ، الفئة 10: مضخات لولبية /طرد مركزي ، ضواغط ، مصاعد ، سيور ناقلة (قصيرة الطول) ، سلالم متحركة ، أجهزة رفع. تتوافق القيمة الاسمية للجهاز مع التيار الاسمي للمحرك الكهربائي.
بداية ثقيلة ، فئة 30: المطاحن ، الكسارات ، الخلاطات ، الخلاطات ، المطاحن ، أنظمة النقل الطويلة. يجب تحديد القيمة الاسمية للجهاز بحجم قياسي أكبر من التيار الاسمي للمحرك الكهربائي.
ملاحظة: بالنسبة لعدد يزيد عن 10 بدايات/ساعة ، يجب تحديد القيمة الاسمية للجهاز لقيمة اسمية أكبر من التيار الاسمي للمحرك الكهربائي.
الخصائص الاسمية من أب سلسلة بس لينة مبتدئين
جهد التشغيل هو 220..600 فولت ، بداية عادية ، فئة 10 ، اتصال خط
نوع الجهاز | ين، كيلوواط (في 230 ب) | ين، كيلوواط (في 400 ب) | في، و | الوزن ، كجم |
18-600-70 | 4,0 | 7,5 | 18 | 2,4 |
بي اس 25-600-70 | 5,5 | 11 | 25 | 2,4 |
بي اس 30-600-70 | 7,5 | 15 | 30 | 2,4 |
37-600-70 | 9,0 | 18,5 | 37 | 2,4 |
بي اس 45-600-70 | 11 | 22 | 45 | 2,4 |
بي اس60-600-70 | 15 | 30 | 60 | 2,4 |
بلاي ستيشن 72-600-70 | 18,5 | 37 | 72 | 2,5 |
بس 85-600-70 | 22 | 45 | 85 | 2,5 |
بي اس105-600-70 | 30 | 55 | 106 | 2,5 |
بي اس 142-600-70 | 40 | 75 | 143 | 4,2 |
بي اس170-600-70 | 45 | 90 | 171 | 4,2 |
بي اس210-600-70 | 59 | 110 | 210 | 12,4 |
بي اس250-600-70 | 75 | 132 | 250 | 13,9 |
بي اس 300-600-70 | 90 | 160 | 300 | 13,9 |
بي اس 370-600-70 | 110 | 200 | 370 | 13,9 |
جهد التشغيل هو 220..600 فولت ، بداية ثقيلة ، فئة 30 ، اتصال خط
نوع الجهاز | ين، كيلوواط (في 230 ب) | ين، كيلوواط (في 400 ب) | في، و | الوزن ، كجم |
18-600-70 | 3,0 | 5,5 | 12 | 2,4 |
بي اس 25-600-70 | 4,0 | 7,5 | 18 | 2,4 |
بي اس 30-600-70 | 5,5 | 11 | 25 | 2,4 |
37-600-70 | 7,5 | 15 | 30 | 2,4 |
بي اس 45-600-70 | 9,0 | 18,5 | 37 | 2,4 |
بي اس60-600-70 | 11 | 22 | 45 | 2,4 |
بلاي ستيشن 72-600-70 | 15 | 30 | 60 | 2,5 |
بس 85-600-70 | 18,5 | 37 | 72 | 2,5 |
بي اس105-600-70 | 22 | 45 | 85 | 2,5 |
بي اس 142-600-70 | 30 | 55 | 106 | 4,2 |
بي اس170-600-70 | 40 | 75 | 143 | 4,2 |
بي اس210-600-70 | 45 | 90 | 171 | 12,4 |
بي اس250-600-70 | 59 | 110 | 210 | 13,9 |
بي اس 300-600-70 | 75 | 132 | 250 | 13,9 |
بي اس 370-600-70 | 90 | 160 | 300 | 13,9 |
