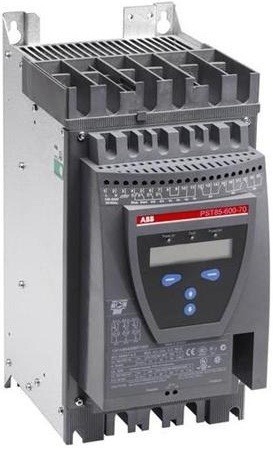

وهناك سمة مميزة من سكب يست (ب) هو نظام التحكم والحماية الحديثة التي تضمن تشغيل موثوق بها من محرك كهربائي ، وحماية المحرك الكهربائي والالكترونيات السلطة من الجهاز ، ويسمح لك لمراقبة الحالة الراهنة وإبلاغ نظام التحكم حول إمكانية وسائط الطوارئ. افتراضيا ، تم تجهيز جميع يست(ب) سوفتستارترز مع واجهة للاتصال إلى ناقل عملية فيلدبوسبلوج ، والأجهزة تدعم بروتوكولات تبادل البيانات الرقمية كانوبين ، ديفيسينيت ، بروفيبوس دب ، مودبوس رتو.
تم تجهيز إصدارات بسب للتصنيفات الحالية من 370 إلى 1050 أ مع قواطع تجاوز/تحويلة متكاملة بشكل افتراضي.
الخصائص التقنية من أب مبتدئين لينة من يست (ب) سلسلة
الطاقة المقدرة: 15-1000 كيلو واط;
التصنيف الحالي: 30-1050 أمبير (حتى 1810 أمبير عند الاتصال داخل "المثلث");
تصنيف الجهد التشغيل: 220-690 فولت أس;
جهد إمداد الطاقة للإلكترونيات: 110 فولت /220 فولت تيار متردد;
نطاق درجة الحرارة: 0...+ 50 C ج;
درجة الحماية: الملكية الفكرية 20 /الملكية الفكرية 10;
المدمج في الضوابط والخيارات
عرض نص معلومات مدمج (14 لغة مدعومة) ولوحة مفاتيح (إمكانية توصيل لوحة تحكم خارجية بحماية آي بي 66);
مدخلات التحكم 2 جهاز كمبيوتر شخصى.("بدء تشغيل المحرك" ، "إيقاف المحرك");
مدخلات التحكم في الجهاز القابلة للبرمجة 2 جهاز كمبيوتر شخصى. (يمكن برمجة كل إدخال لإحدى القيم التالية: "غير مستخدم" ، "إعادة تعيين" ، "تنشيط" ، " دفع " ، "بدء مباشر من التيار الكهربائي" ، "بدء تشغيل المحرك 2" ، "بدء تشغيل المحرك 3" أو تعطيل واجهة الناقل الصناعي);
الناتج التناظري 0-10 فولت ، 0-20 مللي أمبير ، 4-20 مللي أمبير (عرض معلومات حول قيم تيار الخرج ، الجهد ، عامل الطاقة ، درجة حرارة المحرك الكهربائي...);
مرحلات الحالة القابلة للبرمجة (1 نو+1 نز اتصالات) 3 قطع. (كل مرحل مبرمج لعرض إشارة "العملية" ، "الالتفافية" ، "الحدث");
المدمج في الالتفافية قواطع ل بستب سلسلة الأجهزة مع التصنيفات الحالية من 370-1050 أ;
تتابع الإخراج للتبديل إلى الالتفافية /تحويلة المقاولين;
الخيار-طلاء واقية من لوحات الدوائر المطبوعة للاستخدام في البيئات العدوانية;
المدخلات التناظرية لتوصيل جهاز استشعار درجة الحرارة بتك من محرك كهربائي (الحماية الحرارية);
اتصالات إلى الحافلة الصناعية فيلدبوس باستخدام البروتوكولات الرقمية كانوبين ، ديفيسينيت ، بروفيبوس دب ، مودبوس رتو.
وظائف التحكم والإدارة والحماية المدمجة للمحرك الكهربائي
قدرة الجهاز على العمل عند توصيله بخط أو داخل"مثلث";
وضع الدفع لبدء آليات التشويش والخاملة;
وظيفة التحكم في عزم دوران المحرك الكهربائي;
وظيفة الحد من تيار البدء للمحرك الكهربائي 1.5-7 بوصة;
اختيار نوع الوظيفة حماية الزائد للمحرك الكهربائي (فئة الاستجابة 10 أ ، 10 ، 20 ، 30);
الحماية ضد عدم التماثل في مراحل العرض;
الحماية ضد تسلسل الطور غير الصحيح;
حماية ضد التشويش من الدوار ، رمح آلية محرك الأقراص;
حماية ضد التحميل الزائد وسائط الجافة /الخمول من معدات الضخ;
وظائف الإنذار القابلة للبرمجة;
وظيفة سجل الأحداث للحالة الحالية للجهاز مع مرجع في الوقت الحقيقي;
الحماية الحرارية للثايرستور.
مزايا استخدام لينة بدء /أوب أب يست(ب) سلسلة الأجهزة
وظيفة التحكم في عزم الدوران - تقلل خوارزمية التحكم في عزم الدوران من تآكل المعدات ، وتمنع احتمال حدوث صدمات المياه ، وارتفاع الضغط ، والحوادث في أنظمة إمدادات المياه ، وتقلل بشكل كبير من تكاليف الصيانة;
المدمج في الالتفافية المقاولين - تحسين كفاءة الطاقة عن طريق تقليل فقد الحرارة ، وتقليل الأبعاد الكلية للأجهزة ، وزيادة الموثوقية بغض النظر عن ظروف التشغيل;
درجة عالية من الحماية للمحرك الكهربائي - تضمن وظائف حماية التشغيل الناعم التشغيل الخالي من المتاعب للمحرك الكهربائي في أصعب الظروف ، وحماية إلكترونيات الطاقة من ارتفاع درجة الحرارة ، والإبلاغ عن الحالة الحالية وإمكانية حدوث حالات الطوارئ;
الإخراج التناظرية للبرمجة - المراقبة المستمرة وعرض المعلومات حول معلمات التشغيل الحالية ، والقدرة على توصيل أدوات القياس (مقاييس التيار الكهربائي ، الفولتميتر) ، ونقل إشارة تناظرية للمعالجة في نظام التحكم الآلي في العمليات;
حافلة فيلدبوس الصناعية - السيطرة الكاملة على نظام التحكم الآلي على حالة نظام محرك كهربائي ، ويتم تبادل البيانات من خلال البروتوكولات الرقمية كانوبين ، ديفيسينيت ، بروفيبوس دب ، مودبوس رتو;
عرض النص من المعلومات مع دعم اللغة الروسية - الرؤية والراحة في إعداد المعدات الكهربائية ، واختيار نوع آلية القيادة (المضخة ، المروحة ، الناقل ، الضاغط ، المطحنة) ينشط تلقائيا الوظائف الضرورية وأنماط التحكم.
مثال على تنفيذ الاتصال في الخط وداخل "مثلث" الباسيفيكي المبدئي الناعم (ب)
عند بدء تشغيل محرك كهربائي بتيار تشغيل مقنن يبلغ 100 أمبير من سكب متصل بالخط ، يجب أن تكون القيمة الاسمية للجهاز مساوية لتيار التشغيل الاسمي للمحرك الكهربائي. في حالتنا ، فإنه يساوي 100 و نختار سكب يست 105-600-70. عند بدء تشغيل نفس المحرك الكهربائي من سكب ، تحولت داخل المثلث ، التيار المتدفق من خلال سوفتستارتر ينخفض بنسبة 42 ٪ وهو بالفعل 58٪. في هذه الحالة ، يمكننا تثبيت جهاز توقيت المحيط الهادي 60-600-70 ، وهو حجم واحد أصغر من الجهاز المضمن في السطر.
اعتماد اختيار جهاز التشغيل الناعم على وضع التشغيل
بدء التشغيل العادي ، الفئة 10: مضخات لولبية /طرد مركزي ، ضواغط ، مصاعد ، سيور ناقلة (قصيرة الطول) ، سلالم متحركة ، أجهزة رفع. تتوافق القيمة الاسمية للجهاز مع التيار الاسمي للمحرك الكهربائي.
بداية ثقيلة ، فئة 30: المطاحن ، الكسارات ، الخلاطات ، الخلاطات ، المطاحن ، أنظمة النقل الطويلة. يجب تحديد القيمة الاسمية للجهاز بحجم قياسي أكبر من التيار الاسمي للمحرك الكهربائي.
ملاحظة: بالنسبة لعدد يزيد عن 10 بدايات/ساعة ، يجب تحديد القيمة الاسمية للجهاز لقيمة اسمية أكبر من التيار الاسمي للمحرك الكهربائي.
أمثلة على حل المشاكل الميكانيكية والكهربائية عند استخدام يست (ب) سلسلة سكب
1. كيفية تقليل تكاليف الصيانة والإصلاح?
- يقلل استخدام جهاز بدء التشغيل الناعم من حمل وتآكل المكونات الميكانيكية للمحرك الكهروميكانيكي.
2. كيفية منع المحرك الكهربائي لآلية القيادة من التشغيل في الاتجاه الخاطئ?
– من الضروري استخدام جهاز بداية لينة مع حماية ضد تسلسل المرحلة غير صحيحة.
3. كيفية تحسين كفاءة محرك الأقراص الكهروميكانيكية مع الحمل المتغير?
- يتيح لك استخدام بداية ناعمة مع وظيفة التحذيرات حول التيار العالي والمنخفض تحميل وتفريغ محرك الأقراص أثناء التشغيل. مثال نموذجي هو تشغيل الناقلات بعرض حزام كبير.
4. كيفية ضمان بدء التشغيل العادي حتى بعد فترة طويلة من تعطل المعدات?
- يوفر استخدام بداية ناعمة مع وظيفة وضع الدفع عزم الدوران اللازم للتغلب على الاحتكاك الأولي العالي.
5. كيفية زيادة عمر خدمة أحزمة القيادة?
- استخدام سوفتستارتر يقلل من الحمل الميكانيكي أثناء بدء محرك كهربائي ، وبالتالي يمنع الانزلاق وارتداء الأحزمة.
الخصائص الاسمية للأجهزة أب لينة بداية من يست (ب) سلسلة
جهد التشغيل هو 220..600 فولت ، بدء التشغيل العادي ، الفئة 10 ، اتصال الخط
نوع الجهاز | ين، كيلوواط (عند 400 فولت) | ين، كيلوواط (في 500 ب) | في، و | الوزن ، كجم |
توقيت المحيط الهادي 30-600-70 | 15 | 18,5 | 30 | 4,8 |
توقيت المحيط الهادي 37-600-70 | 18,5 | 22 | 37 | 4,8 |
توقيت المحيط الهادي44-600-70 | 22 | 25 | 44 | 4,8 |
توقيت المحيط الهادي 50-600-70 | 25 | 30 | 50 | 4,8 |
توقيت المحيط الهادي 60-600-70 | 30 | 37 | 60 | 5,0 |
توقيت المحيط الهادي 72-600-70 | 37 | 45 | 72 | 5,0 |
توقيت المحيط الهادي 85-600-70 | 45 | 55 | 85 | 11,2 |
توقيت المحيط الهادي 105-600-70 | 55 | 75 | 105 | 13,0 |
توقيت المحيط الهادي 142-600-70 | 75 | 90 | 142 | 13,0 |
توقيت المحيط الهادي175-600-70 | 90 | 110 | 175 | 21,5 |
توقيت المحيط الهادي 210-600-70 | 110 | 132 | 210 | 21,5 |
توقيت المحيط الهادي 250-600-70 | 132 | 160 | 250 | 23,0 |
توقيت المحيط الهادي 300-600-70 | 160 | 200 | 300 | 23,0 |
بستب370-600-70 | 200 | 257 | 370 | 31,0 |
بستب470-600-70 | 250 | 315 | 470 | 31,0 |
بستب570-600-70 | 315 | 400 | 570 | 52,0 |
بستب720-600-70 | 400 | 500 | 720 | 55,0 |
بستب840-600-70 | 450 | 600 | 840 | 60,0 |
بستب1050-600-70 | 560 | 730 | 1050 | 60,0 |
جهد التشغيل هو 400..690 فولت ، بدء التشغيل العادي ، الفئة 10 ، اتصال الخط
نوع الجهاز | ين، كيلوواط (عند 400 فولت) | ين، كيلوواط (في 690 ب) | في، و | الوزن ، كجم |
توقيت المحيط الهادي 30-690-70 | 15 | 25 | 30 | 4,8 |
توقيت المحيط الهادي 37-690-70 | 18,5 | 30 | 37 | 4,8 |
توقيت المحيط الهادي 44-690-70 | 22 | 37 | 44 | 4,8 |
توقيت المحيط الهادي 50-690-70 | 25 | 45 | 50 | 4,8 |
توقيت المحيط الهادي 60-690-70 | 30 | 55 | 60 | 5,0 |
توقيت المحيط الهادي 72-690-70 | 37 | 59 | 72 | 5,0 |
توقيت المحيط الهادي 85-690-70 | 45 | 75 | 85 | 11,2 |
توقيت المحيط الهادي 105-690-70 | 55 | 90 | 105 | 13,0 |
توقيت المحيط الهادي 142-690-70 | 75 | 132 | 142 | 13,0 |
توقيت المحيط الهادي 175-690-70 | 90 | 160 | 175 | 21,5 |
توقيت المحيط الهادي 210-690-70 | 110 | 184 | 210 | 21,5 |
توقيت المحيط الهادي 250-690-70 | 132 | 220 | 250 | 23,0 |
توقيت المحيط الهادي 300-690-70 | 160 | 257 | 300 | 23,0 |
بستب370-690-70 | 200 | 355 | 370 | 31,0 |
بستب470-690-70 | 250 | 450 | 470 | 31,0 |
بستب570-690-70 | 315 | 560 | 570 | 52,0 |
بستب720-690-70 | 400 | 710 | 720 | 55,0 |
بستب840-690-70 | 450 | 800 | 840 | 60,0 |
بستب1050-690-70 | 560 | 1000 | 1050 | 60,0 |
جهد التشغيل هو 220..600 فولت ، بداية عادية ، الفئة 10 ، اتصال داخل"المثلث"
نوع الجهاز | ين، كيلوواط (عند 400 فولت) | ين، كيلوواط (في 500 ب) | في، و | الوزن ، كجم |
توقيت المحيط الهادي 30-600-70 | 25 | 30 | 52 | 4,8 |
توقيت المحيط الهادي 37-600-70 | 30 | 37 | 64 | 4,8 |
توقيت المحيط الهادي44-600-70 | 37 | 45 | 76 | 4,8 |
توقيت المحيط الهادي 50-600-70 | 45 | 55 | 85 | 4,8 |
توقيت المحيط الهادي 60-600-70 | 55 | 59 | 105 | 5,0 |
توقيت المحيط الهادي 72-600-70 | 59 | 75 | 124 | 5,0 |
توقيت المحيط الهادي 85-600-70 | 75 | 90 | 147 | 11,2 |
توقيت المحيط الهادي 105-600-70 | 90 | 132 | 181 | 13,0 |
توقيت المحيط الهادي 142-600-70 | 132 | 160 | 245 | 13,0 |
توقيت المحيط الهادي175-600-70 | 160 | 200 | 300 | 21,5 |
توقيت المحيط الهادي 210-600-70 | 184 | 250 | 360 | 21,5 |
توقيت المحيط الهادي 250-600-70 | 220 | 295 | 430 | 23,0 |
توقيت المحيط الهادي 300-600-70 | 257 | 355 | 515 | 23,0 |
بستب370-600-70 | 355 | 455 | 640 | 31,0 |
بستب470-600-70 | 450 | 600 | 814 | 31,0 |
بستب570-600-70 | 540 | 700 | 987 | 52,0 |
بستب720-600-70 | 710 | 880 | 1247 | 55,0 |
بستب840-600-70 | 800 | 1000 | 1455 | 60,0 |
بستب1050-600-70 | 1000 | 1250 | 1810 | 60,0 |
جهد التشغيل هو 400..690 فولت ، بداية عادية ، الفئة 10 ، اتصال داخل"المثلث"
نوع الجهاز | ين، كيلوواط (عند 400 فولت) | ين، كيلوواط (في 690 ب) | في، و | الوزن ، كجم |
توقيت المحيط الهادي 30-690-70 | 25 | 45 | 52 | 4,8 |
توقيت المحيط الهادي 37-690-70 | 30 | 55 | 64 | 4,8 |
توقيت المحيط الهادي 44-690-70 | 37 | 59 | 76 | 4,8 |
توقيت المحيط الهادي 50-690-70 | 45 | 75 | 85 | 4,8 |
توقيت المحيط الهادي 60-690-70 | 55 | 90 | 105 | 5,0 |
توقيت المحيط الهادي 72-690-70 | 59 | 110 | 124 | 5,0 |
توقيت المحيط الهادي 85-690-70 | 75 | 132 | 147 | 11,2 |
توقيت المحيط الهادي 105-690-70 | 90 | 160 | 181 | 13,0 |
توقيت المحيط الهادي 142-690-70 | 132 | 220 | 245 | 13,0 |
توقيت المحيط الهادي 175-690-70 | 160 | 257 | 300 | 21,5 |
توقيت المحيط الهادي 210-690-70 | 184 | 315 | 360 | 21,5 |
توقيت المحيط الهادي 250-690-70 | 220 Список отзывов пуст
|
