تحتوي أجهزة سيريوس 3 آر دبليو 30 على تحكم ثنائي الطور في الثايرستور ، مما يضمن الحفاظ على الحد الأدنى لتيار التشغيل في جميع المراحل الثلاث ويقطع المكون السلبي للتيار المباشر.
تنظيم الجهد السلس باستخدام سوفتستارتر يلغي التيارات الذروة لا مفر منه وعزم الدوران في مبتدئين مثلث النجوم.
ملاحظة: لا يسمح بتركيب العناصر السعوية (معوضات الطاقة التفاعلية) في دائرة الطاقة بين المبتدئين اللين الثايرستور والمحرك الكهربائي المتحكم فيه.

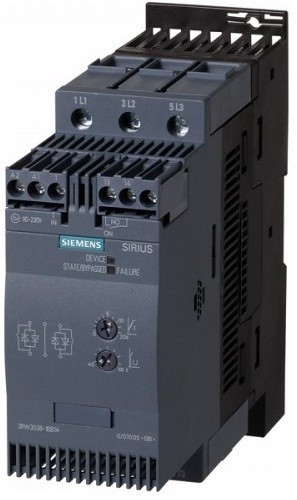

السمات المميزة لأجهزة بدء التشغيل الناعمة من سيمنز سيريوس 3 آر دبليو 30
- قواطع تحويلة مدمجة في جسم الجهاز: يتم تقليل احتمال ارتفاع درجة حرارة عناصر أشباه الموصلات /الثايرستور ، وتقليل فقد الحرارة إلى الحد الأدنى ، وضمان ضغط الجهاز.
- الحد قابل للتعديل من تدفق الحالي وعزم الدوران: تجانس الانخفاضات الجهد ، التخميد الأحمال الميكانيكية ، والحد من ارتداء المكونات الميكانيكية وزيادة فترات الخدمة.
الخصائص التقنية من سيمنز سيريوس 3 ر 40 سلسلة لينة مبتدئين
الطاقة المقدرة: 1.5-55 كيلو واط;
التصنيف الحالي: 3 - 106 أ;
تصنيف الجهد التشغيل: 200-480 فولت أس;
امدادات الجهد من الالكترونيات: 24 فولت أس /دس ، 110...230 فولت أس /دس;
التسارع /إيقاف مستوى الجهد: 40...100%;
تسريع ونفاد الوقت: 0...20;
السلطة الثايرستور التحكم: 2-المرحلة;
نطاق درجة الحرارة: -25...+ 60 C ج;
درجة الحماية: آي بي 00.
نطاق الانطباق: المضخات (المضخات الحرارية ، المضخات الهيدروليكية) ، المطابع ، الناقلات ، الناقلات الدوارة ، الناقلات الدوارة ، المثاقب.
المدمج في الضوابط ، مؤشرات ، محطات اتصال
الالتفافية /تحويلة قواطع بنيت في السكن الجهاز;
محطات الإدخال من الجهد السيطرة جامعة كاليفورنيا;
المدمج في التحكم الجهد 2 قطعة. (يو - "مستوى الجهد الأولي" ، تي - "وقت التسارع");
المصابيح الحالة 2 فقرة. (الجهاز- "يتم تطبيق جهد التحكم ، المبدئ الناعم في حالة عمل جيدة" ، الحالة/تجاوز/فشل - "تسارع المحرك الكهربائي قد انتهى" /"الالتفافية قيد التشغيل" /"خطأ");
إدخال التحكم الرقمي في – "بدء تسريع المحرك الكهربائي";
الإخراج الرقمي للجهاز قيد التشغيل – "يتم إعطاء إشارة الدخول /بدء تسارع المحرك الكهربائي";
محطات المسمار أو الربيع لتوصيل دوائر الطاقة والإشارة;
لمزيد من المعلومات حول عناصر التحكم والشاشات ، راجع الدليل في الصفحة 79.
وظائف التحكم والتحكم في المحرك المدمجة
وظيفة التشغيل والإيقاف الناعمة للمحرك الكهربائي;
وظيفة الحد من تيار البدء للمحرك الكهربائي;
وظيفة الحد من عزم بدء المحرك الكهربائي;
أوضاع تشغيل سيمنز سيريوس 3 آر دبليو 30 للمبتدئين والتطبيقات اللينة
شروط بدء التشغيل العادية (الفئة 10): الحد الأقصى لوقت بدء التشغيل هو 10 ثوان ، بدء التيار هو 300٪ ، 5 يبدأ /ساعة;
التطبيق: المضخات الهيدروليكية ، المطابع ، الحزام الناقل ، الناقلات الدوارة ، الناقلات اللولبية ، السلالم المتحركة ، الضواغط الترددية ، الضواغط اللولبية ، المراوح منخفضة السعة ، مراوح الطرد المركزي ، محركات الآليات المساعدة.
المعلمات الموصى بها للمبتدئين لينة سيمنز لمختلف التطبيقات
نوع المعدات | يو ستارت /الأمم المتحدة, | تي ابدأ, مع | أنا الحد /في | ر توقف, مع | الوضع/فئة |
مضخات | 40 | 10 | 3 – 4 | 10 | 10 |
مضخات هيدروليكية | 40 | 10 | 3 – 4 | 0 | 10 |
الصحافة | 40 | 10 | 5 | 0 | 10 |
الحزام الناقل | 70 | 10 | 5 | 5 | 10 |
مصاريع الدوارة | 60 | 10 | 5 | 5 | 10 |
الناقلات اللولبية | 50 | 10 | 5 | 5 | 10 |
السلالم المتحركة | 60 | 10 | 4 | 0 | 10 |
ضواغط ترددية | 40 | 10 | 4 | 0 | 10 |
ضواغط لولبية | 50 | 10 | 4 | 10 | 10 |
المشجعين القياسية | 40 | 10 | 4 | 10 | 10 |
منفاخ الطرد المركزي | 40 | 10 | 4 | 10 | 10 |
محركات مساعدة | 40 | 10 | 4 | 10 | 10 |
مخططات نموذجية لإدراج سوفتستارتر في امدادات الطاقة ودائرة التحكم من محرك كهربائي
الشكل.1 مخطط بدء تشغيل المحرك الكهربائي من خلال اللجنة الدائمة وموصل الشبكة ؛ تين.2 مخطط بدء تشغيل محرك كهربائي مع الفرامل الكهرومغناطيسية.
للحصول على القائمة الكاملة للخيارات الممكنة لتضمين أجهزة التشغيل الناعم في دائرة إمداد الطاقة والتحكم لمحرك كهربائي غير متزامن ، راجع الدليل في الصفحة 187.
تعيين الرقم المسجل لشركة سيمنز سيريوس 3 آر دبليو 30 سوفت ستارترز
3رواط | 30 | 26 | - | 1 | B | B | 1 | 4 |
I | ثانيا | ثالثا |
| رابعا | V | رابعا | سابعا | ثامنا |
الثاني-نموذج من بداية سيمنز لينة;
ثالثا-تصنيف قوة التشغيل وتصنيف التشغيل الحالي
المعلمة ثالثا | ين، كيلوواط | في، و | المعلمة ثالثا | ين، كيلوواط | في، و |
13 | 1,5 | 3,6 | 28 | 18,5 | 38 |
14 | 3,0 | 6,5 | 36 | 22 | 45 |
16 | 4,0 | 9,0 | 37 | 30 | 63 |
17 | 5,5 | 12,5 | 38 | 37 | 72 |
18 | 7,5 | 17,6 | 46 | 45 | 80 |
26 | 11 | 25 | 47 | 55 | 106 |
27 | 15 | 32 | - | - | - |
رابعا-نوع الاتصال: 1-اتصال المسمار ، 2-اتصال المسمار من دائرة الطاقة /اتصال الربيع من الدائرة المساعدة;
الخامس-حماية الثرمستور (ب-بدون حماية ، ج - مع حماية الثرمستور);
سادسا-وظيفة خاصة (ب-الالتفافية /الالتفافية المقاولين);
السابع - التحكم الجهد أوك: 0-24 فولت أس /دس ، 1-110...230 فولت أس /دس;
ثامنا-جهد التشغيل إي: 4-200...480 الخامس.
الخصائص الاسمية من سيمنز سيريوس 3 ر 30 سلسلة لينة مبتدئين
جهد التشغيل 200...480 فولت ، التحكم الجهد 24 فولت أس /دس ، بدء التشغيل العادي ، خط اتصال
طلب رقم. (المسمار.) | طلب رقم. (الينابيع) | ين ، كيلوواط (في 230 فولت) | ين ، كيلوواط (في 400 فولت) | في ، و |
3روات3013-1ب04 | 3روات3013-2ب04 | 0,75 | 1,5 | 3,6 |
3روات3014-1ب04 | 3روات3014-2ب04 | 1,5 | 3,0 | 6,5 |
3رواط 3016-1 بي بي 04 | 3روات3016-2ب04 | 2,2 | 4,0 | 9,0 |
3رواط 3017-1 بي بي 04 | 3روات3017-2ب04 | 3,0 | 5,5 | 12,5 |
3رواط 3018-1 بي بي 04 | 3روات3018-2ب04 | 4,0 | 7,5 | 17,6 |
3رواط 3026-1 بي بي 04 | 3رواط 3026-2 بي بي 04 | 5,5 | 11 | 25 |
3رواط 3027-1 بي بي 04 | 3روات3027-2ب04 | 7,5 | 15 | 32 |
3رواط 3028-1 بي بي 04 | 3روات3028-2ب04 | 11 | 18,5 | 38 |
3رواط 3036-1 بي بي 04 | 3رواط 3036-2 بي بي 04 | 11 | 22 | 45 |
3رواط 3037-1 بي بي 04 | 3روات3037-2ب04 | 18,5 | 30 | 63 |
3رواط 3038-1 بي بي 04 | 3روات3038-2ب04 | 22 | 37 | 72 |
3رواط 3046-1 بي بي 04 | 3رواط 3046-2 بي بي 04 | 22 | 45 | 80 |
3رواط 3047-1 بي بي 04 | 3روات3047-2ب04 | 30 | 55 | 106 |
جهد التشغيل 200...480 فولت ، التحكم الجهد 110... 230 فولت تيار متردد /تيار مستمر ، بدء تشغيل عادي ، اتصال خط
طلب رقم. (المسمار.) | طلب رقم. (الينابيع) | ين ، كيلوواط (في 230 فولت) | ين ، كيلوواط (في 400 فولت) | في ، و |
3روات3013-1ب14 | 3روات3013-2ب14 | 0,75 | 1,5 | 3,6 |
3روات3014-1ب14 | 3روات3014-2ب14 | 1,5 | 3,0 | 6,5 |
3رواط 3016-1 بي بي 14 | 3روات3016-2ب14 | 2,2 | 4,0 | 9,0 |
3روات3017-1ب14 | 3روات3017-2ب14 | 3,0 | 5,5 | 12,5 |
3رواط 3018-1 بي بي 14 | 3روات3018-2ب14 | 4,0 | 7,5 | 17,6 |
3روات3026-1ب14 | 3روات3026-2ب14 | 5,5 | 11 | 25 |
3روات3027-1ب14 | 3روات3027-2ب14 | 7,5 | 15 | 32 |
3روات3028-1ب14 | 3روات3028-2ب14 | 11 | 18,5 | 38 |
3رواط 3036-1 بي بي 14 | 3روات3036-2ب14 | 11 | 22 | 45 |
3رواط 3037-1 بي بي 14 | 3روات3037-2ب14 | 18,5 | 30 | 63 |
3رواط 3038-1 بي بي 14 | 3روات3038-2ب14 | 22 | 37 | 72 |
3رواط 3046-1 بي بي 14 | 3روات3046-2ب14 | 22 | 45 | 80 |
3رواط 3047-1 بي بي 14 | 3روات3047-2ب14 | 30 | 55 | 106 |
