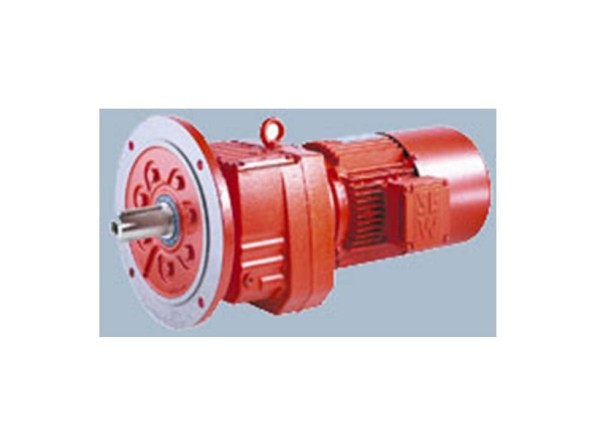

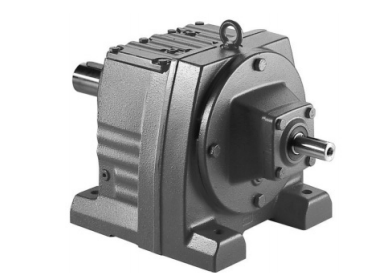

أسطواني محوري والعتاد موتور خياطة ص سلسلة
- نوع عالمي لمجموعة واسعة من المهام. الكفاءة: من 0.94 إلى 0.97 (حسب عدد الخطوات). عزم الدوران: من 50 إلى 18000 نيوتن متر
- عدد أحجام علبة التروس: 14
- نطاق نسبة التروس: من 1.5 إلى 27000

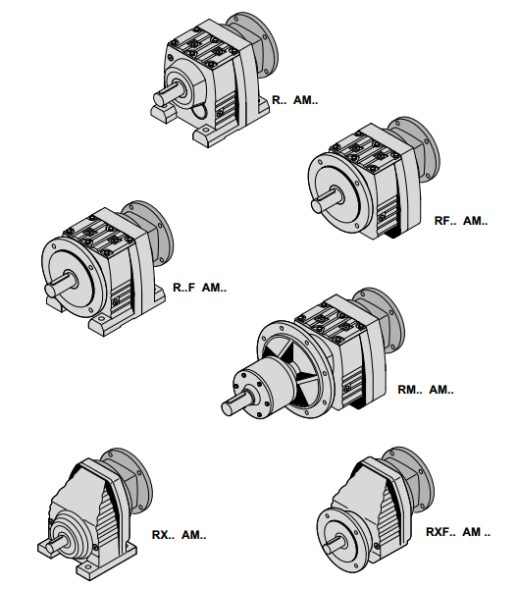

تصاميم بناءة:
- على الكفوف
- على الكفوف مع شفة إضافية
- مع شفة
- مع شفة وعززت تحمل التجمع لخلط الأجهزة.
يحتوي محرك التروس المحوري الأسطواني ص ، كقاعدة عامة ، على مرحلتين أو ثلاث مراحل مع مجموعة من نسب التروس من ثلاث إلى مائتي. عادة ، قد لا تكون مرحلة واحدة كافية لتحقيق النطاق المطلوب لنسب التروس لمحركات التروس ، ونتيجة لذلك يتم استخدام محركات التروس ثنائية وثلاث مراحل على نطاق واسع.
في مثل هذه الأجهزة ، يتم استخدام عجلات أسطوانية مسننة لنقل الحركة ، والتي عادة ما يتم تركيبها على شفة أو كفوف. حصل هذا المحرك على اسمه ، وهو" متحد المحور " ، ويرجع ذلك أساسا إلى حقيقة أن عمود الخرج يقع على نفس المحور مع المحرك الكهربائي. في تجميعه ، يشبه محرك التروس المحوري الأسطواني قليلا علبة التروس الموجية والكواكبية والدورية.
تم تصميم محركات التروس الأسطوانية من النوع آر وتصنيعها في مبيت الكل في واحد من قطعة واحدة باستخدام مواد عالية القوة وأحدث التقنيات ، بحيث يمكنها تحمل الأحمال المتزايدة.
