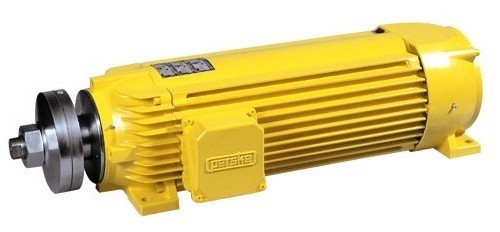

محركات لتعميم مناشير بيرسك ك ، كك، كن ، كس مع نظام الفرامل يتم استخدامها لعمليات النشر والحفر والطحن في الصناعات الخشبية والبلاستيكية والمعدنية.
يتم تمثيل التصميم بمحرك ثلاثي الطور بنوع دوار قصير الدائرة وشكل مسطح, مع الفرامل الربيع الكهروميكانيكية المتكاملة. الأحجام القياسية كن 50 ، كن 60 ، كك 70 لديها الجسم الألومنيوم شقة خاصة (حقن صب) والحديد الزهر تحمل عناصر لقوة إضافية ، متاهة من نوع الختم على كلا الجانبين. الأحجام القياسية ك 80 ، ك 90 ، ك 110 ، ك 140 لها جسم مصنوع بالكامل من الحديد الزهر لأحمال أعلى ، يتم توفير ثقوب لتركيب الغلاف الواقي. نموذج ك 160 تحمل الجانبين مصنوعة من الصلب الملحومة.
يتم تشغيل فرامل الزنبرك بواسطة تيار متناوب أحادي الطور ، يتم توفيره من خلال مقوم ، حيث تم تصميم المغناطيس الكهربائي للتيار المباشر ، والجهد 230/400 فولت.
تم تصميم المحركات وفقا لمتطلبات دين إن 60034-1 ، لديها عزم دوران عالية ومقاومة جدا للأحمال الزائدة على المدى القصير ، في ظل ظروف التشغيل العادية ، ووضع التشغيل تحت الحمل هو 6-60٪. مواد عزل عالية الجودة ، تقنية التشريب الفراغي للملفات. تتوفر الخيارات ذات قيم الجهد والتردد البديلة عند الطلب.
الخصائص التقنية للمحركات للمناشير الدائرية مع الفرامل بيرسك ك ، كك، كن ، كس
- تصنيف السلطة: 0.9-140 كيلو واط;
- نطاق سرعة التشغيل: 1500/1800 ، 3000/3600 دورة في الدقيقة;
- الارتفاع الكلي: 55-190 ملم;
- درجة حماية القضية: آي بي 54;
- درجة الحماية: التهوية الذاتية;
- فئة العزل: F.
الأحجام القياسية لمحركات المنشار الدائري مع فرامل بيرسك:
| نوع المحرك | الطاقة ، كيلوواط | قطر شفة مناشير ، مم | |
| 3000 دورة في الدقيقة | 3600 دورة في الدقيقة | ||
| كيلو نيوتن 50.11-2 ر | 0.9 | 1.1 | 80 |
| كيلو نيوتن 51.14-2 ر | 1.3 | 1.5 | 80 |
| كيلو نيوتن 52.16-2 ر | 1.5 | 1.7 | 80 |
| كن 60.09-2 ر | 2.0 | 2.4 | 100 |
| كن 61.13-2 ر | 3.0 | 3.5 | 100 |
| كن 62.18-2 ر | 4.0 | 4.8 | 100 |
| كيه سي 70.12-2 ر | 3.7 | 4.4 | 120 |
| كيه سي 71.16-2 ر | 5.0 | 6.0 | 120 |
| كيه سي 71.20-2 ر | 6.5 | 7.5 | 120 |
| كيه سي 72.28-2 ر | 9.0 | 11.0 | 120 |
| ك 81.23-2 ر | 11.0 | 13.0 | 160 |
| ك 82.27-2 ر | 13.0 | 15.0 | 160 |
| ك 83.37-2 ر | 18.0 | 21.0 | 160 |
| ك 91.31-2 ر | 20.0 | 25.0 | 180 |
| ك 93.38-2 ر | 25.0 | 30.0 | 180 |
| ك 110.24-2 ر | 25.0 | 30.0 | 200 |
| ك 111.31-2 ر | 37.0 | 43.0 | 200 |
| ك 112.38-2 ر | 45.0 | 52.0 | 200 |
| ك 113.50-2 ر | 55.0 | 65.0 | 200 |
| ك 140.38-2 ر | 65.0 | 78.0 | 300 |
| ك 141.50-2 ر | 75.0 | 95.0 | 300 |
| ك 160.50-2 د ر | 90.0 | 110.0 | عند الطلب |
| ك 162.60-2 د ر | 120.0 | 140.0 | عند الطلب |
التكوين ل 1500/1800 دورة في الدقيقة مع محرك 4 قطب عند الطلب.
لشراء محركات للمناشير الدائرية ذات الفرامل المدمجة من الشركة المصنعة الألمانية بيرسك ، يمكنك معرفة السعر والمزيد من المعلومات حول المنتج عن طريق الاتصال بالمتخصصين لدينا.
