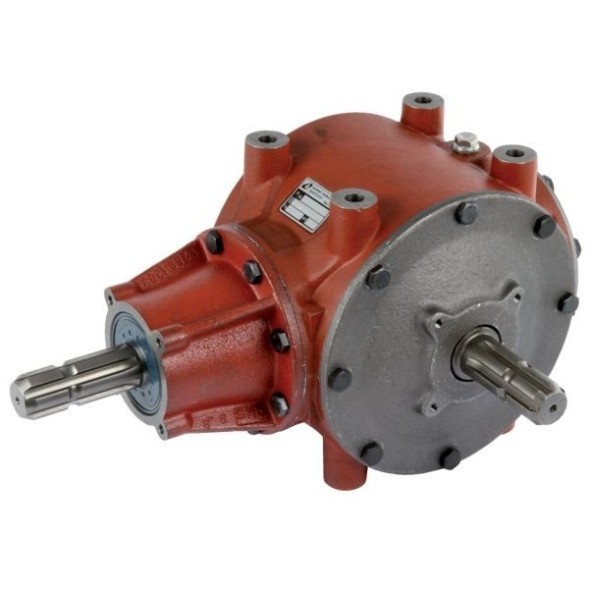

مرحلة واحدة علب التروس المخروطية والمضاعفات للتطبيقات الزراعية القياسية للسلسلة تي-269أ من الشركة كومر للصناعات يتم استخدامها لنقل الطاقة مع انخفاض أو زيادة في السرعة ، وكذلك دون تغيير قيمة السرعة. يتكون نطاق الطراز من ستة أنواع من التكوينات مع أنواع مختلفة من وصلات العمود المستخدمة. دائم الحديد الزهر الإسكان مع تصميم مضغوط وأربع نقاط تصاعد ، عشرة خيارات لتركيب العتاد المواقع.
تغطي مجموعات نقل الحركة للصناعات القادمة مجموعة واسعة من تطبيقات القطاع الصناعي والزراعي. يتم تقديم النطاق في كل من الإصدارات القياسية والمتخصصة لأداء وظائف محددة كجزء من محرك الأقراص الضيق.
الخصائص التقنية لمخفضات ومضاعفات زاوية كومر تي-269 أ
- عزم الدوران (الإخراج): 813-1747 نانومتر;
- ماكس. السلطة: 62.5-77.3 كيلو واط;
- نسبة الإرسال: 1.35 - 1.42 (مضاعفات) ، 1.00 - 1.63 (علب التروس);
- ماكس. السرعة عند المدخل: 540 دورة في الدقيقة.
المعلمات من الأحجام القياسية من كومر تي-269 أ شطبة التروس للتطبيقات الزراعية القياسية
كود | قبل- بالضبط العدد | السلطة, كيلوواط | لحظة, شمال البحر الأبيض المتوسط | تكوين رمح (القطر) | |
مدخل | خروج | ||||
مضاعفات | |||||
9.269.025 | 1,63 | 77,3 | 813 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 "3/8 ض 6 و 1" 3/4 ض 6) |
9.269.006 | 1,42 | 77,3 | 934 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
9.269.263 | 1,35 | 73,5 | 934 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
علب التروس | |||||
9.269.002 | 1,00 | 73,5 | 1261 | رمح خدد (1 " 3/8 ض6) | رمح خدد (1 " 3/8 ض6) |
9.269.001 | 1,00 | 73,5 | 1261 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 "3/8 ض 6 و 1" 3/4 ض 6) |
9.269.263 | 1,35 | 66,2 | 1533 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
9.269.006 | 1,42 | 66,2 | 1612 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
9.269.025 | 1,63 | 62,5 | 1747 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
