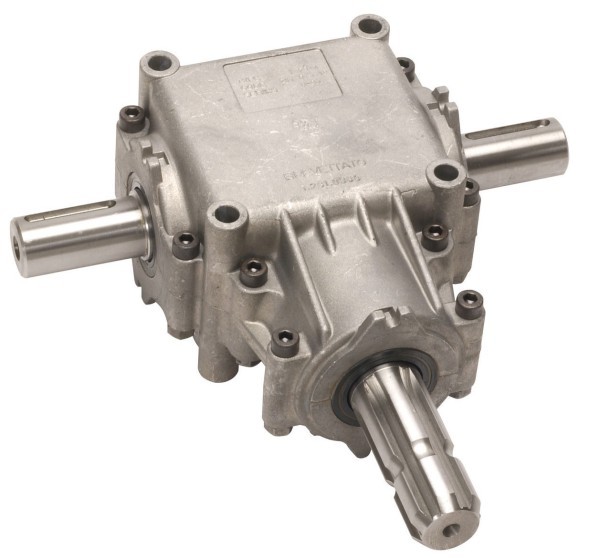

مرحلة واحدة علب التروس المخروطية والمضاعفات للتطبيقات الزراعية القياسية ، جزازات ومزارعي السلسلة تي-281 من الشركة كومر للصناعات يتم استخدامها لنقل الطاقة مع انخفاض أو زيادة في السرعة ، وكذلك دون تغيير قيمة السرعة. يتم تمثيل النطاق النموذجي للخط الأساسي بسبعة عشر نوعا من التكوين مع أنواع مختلفة من اتصالات الأعمدة المستخدمة. السكن الألومنيوم دائم مع أربع نقاط تصاعد ، ستة عشر خيارات تحديد المواقع المتصاعدة.
تغطي مجموعات نقل الحركة للصناعات القادمة مجموعة واسعة من تطبيقات القطاع الصناعي والزراعي. يتم تقديم النطاق في كل من الإصدارات القياسية والمتخصصة لأداء وظائف محددة كجزء من محرك الأقراص للتطبيقات الضيقة.
الخصائص التقنية من كومر تي-281 ي ، تي-281 أ ، تل-281 إي ، تب-281 ي زاوية المخفضات والمضاعفات
- عزم الدوران (الإخراج): 48-423 نانومتر;
- ماكس. السلطة: 4.0-16.9 كيلو واط;
- نسبة الإرسال: 1.35 - 2.91 (مضاعفات) ، 1-2.91 (علب التروس);
- ماكس. السرعة عند المدخل: 540 دورة في الدقيقة.
المعلمات من الأحجام القياسية من التروس شطبة كومر تي-281 ج (281.8) ، تي-281 أ للتطبيقات الزراعية القياسية
كود | قبل- بالضبط العدد | السلطة, كيلوواط | لحظة, شمال البحر الأبيض المتوسط | تكوين رمح (القطر) | |
مدخل | خروج | ||||
مضاعفات | |||||
9.281.024 | 2,91 | 8,1 | 48 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
9.281.874 | 2,91 | 8,1 | 48 | رمح أسطواني مع مفتاح (30 مم) | رمح خدد (1 " 3/8 ض6) |
9.281.878 | 2,91 | 8,1 | 48 | رمح أسطواني مع مفتاح (30 مم) | رمح خدد (1 " 3/8 ض6) |
9.281.022 | 2,16 | 10,3 | 82 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
9.281.009 | 1,84 | 12,5 | 117 | رمح خدد (1 " 3/8 ض6) | 2 أعمدة أسطوانية بمفتاح (30 مم) |
9.281.020 | 1,84 | 12,5 | 117 | رمح خدد (1 " 3/8 ض6) | رمح خدد (1 " 3/8 ض6) |
9.281.880 | 1,35 | 14,7 | 187 | رمح أسطواني مع مفتاح (30 مم) | رمح أسطواني مع مفتاح (30 مم) |
علب التروس | |||||
9.281.012 | 1,00 | 17,0 | 292 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
9.281.879 | 1,00 | 17,0 | 292 | رمح خدد (1 " 3/8 ض6) | 2 أعمدة أسطوانية بمفتاح (30 مم) |
9.281.014 | 1,00 | 17,0 | 292 | رمح خدد (1 " 3/8 ض6) | رمح خدد (1 " 3/8 ض6) |
9.281.026 | 1,00 | 17,0 | 292 | رمح خدد (1 " 3/8 ض6) | رمح أسطواني مع مفتاح (30 مم) |
9.281.040 | 1,00 | 17,0 | 292 | رمح أسطواني مع مفتاح (30 مم) | 2 أعمدة أسطوانية بمفتاح (30 مم) |
9.281.877 | 1,46 | 13,0 | 326 | رمح خدد (1 " 3/8 ض6) | رمح خدد (1 " 3/8 ض6) |
9.281.020 | 1,84 | 8,8 | 278 | رمح خدد (1 " 3/8 ض6) | رمح خدد (1 " 3/8 ض6) |
9.281.022 | 2,16 | 6,6 | 245 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
9.281.024 | 2,91 | 4,0 | 200 | رمح خدد (1 " 3/8 ض6) | 2 مهاوي خدد (1 " 3/8 ض6) |
9.281.016 | 2,91 | 4,0 | 200 | رمح أسطواني مع مفتاح (30 مم) | رمح أسطواني مع مفتاح (30 مم) |
إصدارات متخصصة من تل-281 إي ، تب-281 ي
كود | قبل- بالضبط العدد | السلطة, كيلوواط | لحظة, شمال البحر الأبيض المتوسط | تكوين رمح (القطر) | |
مدخل | خروج | ||||
مضاعفات للجزازات تل-281 ه سلسلة | |||||
9.281.321 | 2,91 | 9,6 | 57 | رمح خدد (1 " 3/8 ض6) | رمح أسطواني مع مفتاح (25 مم) |
9.281.045 | 2,91 | 9,6 | 57 | رمح خدد (1 " 3/8 ض6) | عمود أسطواني بمفتاح (25 مم) ، طول المحور 530 مم |
9.281.047 | 2,91 | 9,6 | 57 | رمح خدد (1 " 3/8 ض6) | عمود أسطواني بمفتاح (25 مم) ، طول المحور 715 مم |
9.281.327 | 2,91 | 9,6 | 57 | رمح خدد (1 " 3/8 ض6) | عمود أسطواني بمفتاح (25 مم) ، طول المحور 530 مم |
9.281.326 | 2,91 | 9,6 | 57 | رمح خدد (1 " 3/8 ض6) | عمود أسطواني بمفتاح (25 مم) ، طول المحور 715 مم |
9.281.042 | 1,85 | 14,7 | 136 | رمح خدد (1 " 3/8 ض6) | عمود أسطواني بمفتاح (25 مم) ، طول المحور 530 مم |
علب التروس للمزارعين مع إطارات متعددة الأقسام تب-281 ي | |||||
9.281.837 | 1,46 | 16,9 | 423 | رمح خدد (1 " 3/8 ض6) | رمح سداسية جوفاء (30 مم) |
9.281.864 | 1,46 | 16,9 | 423 | رمح خدد (1 " 3/8 ض6) | رمح سداسية جوفاء (36 مم) |
